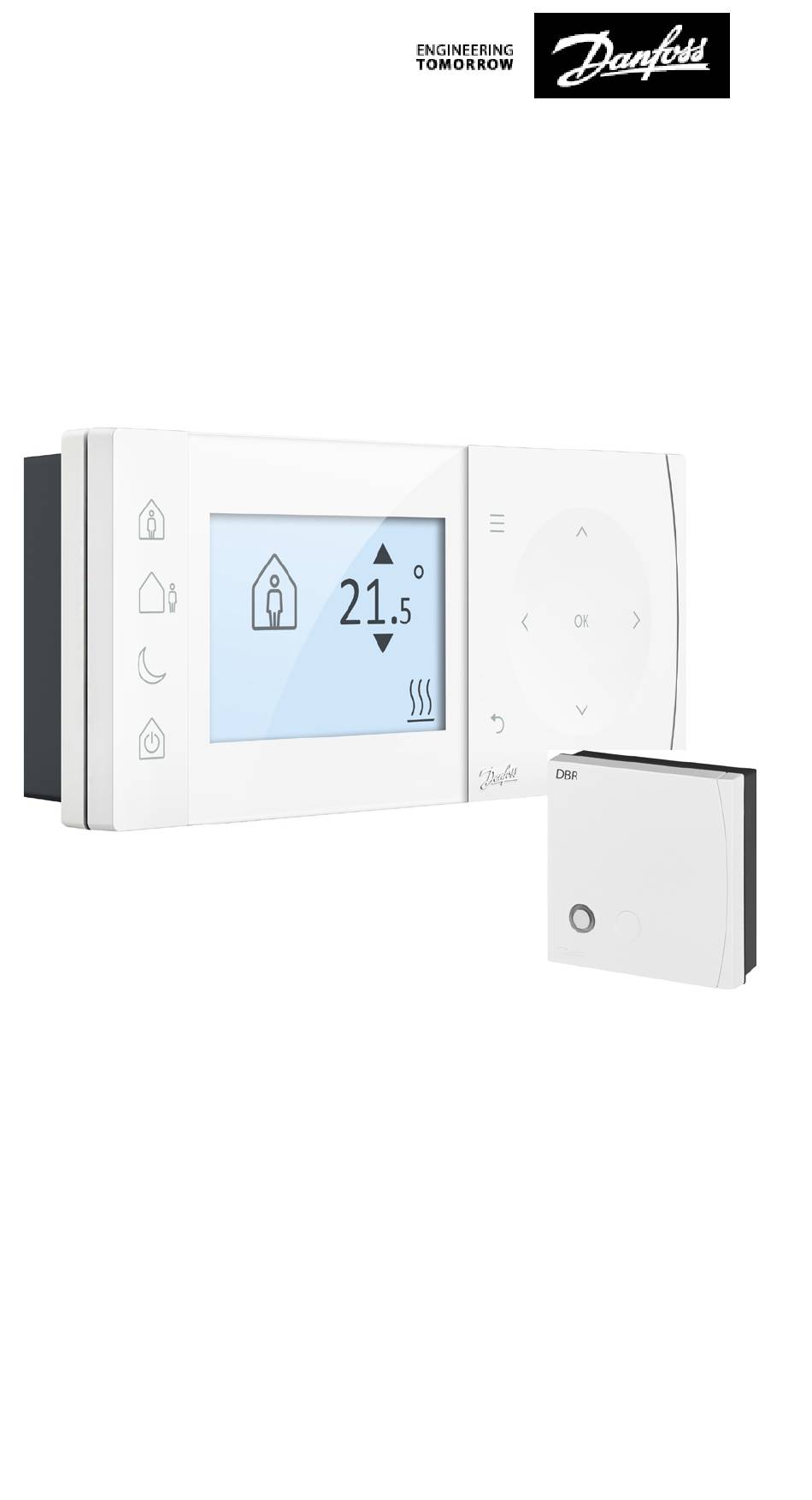

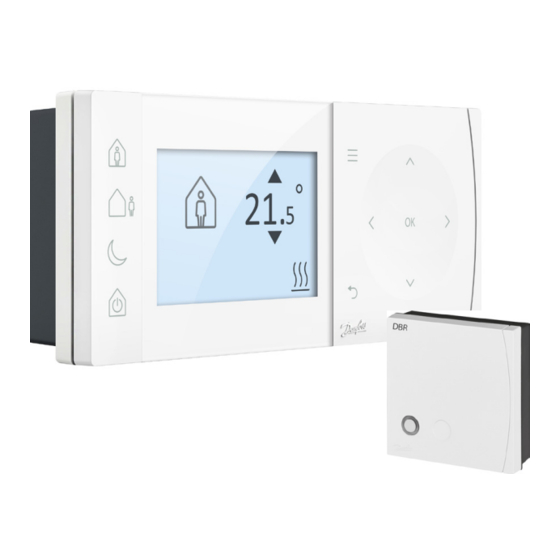

- Seite 1 TPOne-S Elektronischer, programmierbarer Raumthermostat Installationsanleitung Danfoss Heating Segment...
- Seite 2 Heizsystems. VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Die in Artikel 10(9) genannte EU-Konformitätserklärung wird wie folgt zur Verfügung gestellt: Hiermit erklärt Danfoss A/S, dass die Funkeinheit TPOne WiFi der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung findet sich unter der folgenden Internetadresse: heating.danfoss.com Danfoss übernimmt keinerlei Verantwortung für mögliche Fehler in Katalogen, Prospekten...
- Seite 3 Softwareklassifizierung Wichtiger Hinweis zu RF-Produkten: Stellen Sie sicher, dass sich keine großen Metallgegenstände, wie Kesselgehäuse oder andere große Geräte, in Sichtlinie zwischen dem Sender und dem Empfänger befinden, da diese die Kommunikation zwischen Thermostat und Empfänger stören. Danfoss Heating Segment...
-
Seite 4: Montage
Thermostats zu überprüfen und den Standort der Thermostats erforderlichenfalls zu verlegen, um eine zuverlässige Kommunikation zu gewährleisten. Der Thermostat sollte auf einer Höhe von ungefähr 1,5 m über dem Boden abseits von Zugluft oder Wärmequellen wie Heizkörpern, offenen Flammen oder direkter Sonnenbestrahlung montiert werden. TPOne-S... - Seite 5 Verdrahtung DBR-Receiver 2 3 4 (Nicht verwendet) 230 V AC DBR-Receiver TPOne-S Verkabelung 230 Vac Hinweis: Verwenden Sie bei Einsatz des Tischständers AUSSCHLIESSLICH das mitgelieferte Netzteil und USB-Kabel. Danfoss Heating Segment...
- Seite 6 Oder wählen Sie einfach den gewünschten Komfortmodus, und TPOne ruft die von Ihnen festgelegten Einstellungen ab. Mit dem Standby-Modus von TPOne können Sie die Heizung abschalten, wenn diese nicht benötigt wird. Der Thermostat überwacht die Raumtemperatur weiterhin und schaltet bei Frostgefahr die Heizung ein. TPOne-S...
- Seite 7 Drücken der Standby-Taste Standby oder Auswahl eines anderen Komfortmodus abgebrochen werden. Hinweis: Im Standby-Modus befindet sich nur die Heizungssteuerung im Standby; Warmwasser (falls eingestellt) wird davon nicht beeinflusst. Zum Abschalten der Warmwasser-Steuerung siehe Benutzermenü > Warmwasser > Modus Danfoss Heating Segment...
- Seite 8 Die Navigationstasten ermöglichen die Navigation in den TPOne-Menüs und die Änderung von Einstellwerten. Naviga- Die Aufwärts- und Abwärts-Tasten werden tion verwendet, um die gewünschte Temperatur manuell zu ändern. Navigationspfeile auf dem Display zeigen an, dass diese Tasten verwendet werden können. TPOne-S...
- Seite 9 Plan Warmwasser an. Dies wird durch rung das Symbol Warmwasseranforderung angezeigt. Das TPOne-S ist über Funk mit einem Empfänger verbunden. Das Funksymbol wird angezeigt, um zu bestätigen, dass die Verbindung aktiv ist und das TPOne-WLAN die Heizung steuert.
- Seite 10 Einstellen der Zeit 24hr - 10 : 45 Warmwasser-Einstellungen OFF Funkverbindung Zum Koppeln OK drücken Funkverbindung DBR-Receiver Drücken Sie zur Bestätigung die Taste am Receiver. 10:45 Do 21,5 °C FERTIG TPOne-S...
- Seite 11 10:45 Do 21,5 °C Benutzermenü Temperaturen Temperaturen 21,0 °C 21,0 °C Anwesend morgens – 21,0 °C Anwesend abends – 22,0 °C Abwesend – 16,0 °C Schlafend – 12,5 °C Benutzermenü Temperaturen Danfoss Heating Segment...
- Seite 12 Anwesenheitszeiten auswählen. Der TPOne füllt automatisch die Zeiten zwischen Abwesenheits- und Schlafenszeiten, abhängig von der Tageszeit. Wenn TPOne-S zur Steuerung des Warmwassers und der Heizung im Haushalt eingerichtet wird, kann ein Warmwasser-Zeitplan eingestellt werden Standardplanzeiten finden Sie auf S. 24 10:45 Do 21,5 °C...
- Seite 13 Anwesenheitsphasen auswählen Anwesenheitsphase – 1 06.00 08.30 Anwesenheitsphase – 2 13.30 12.30 Anwesenheitsphase – 3 22.30 17.30 Zeitplan – Heizung Ihr Heizplan wurde gespeichert Benutzermenü Heizplan Danfoss Heating Segment...
- Seite 14 TPOne-Programme via App TPOne lässt sich mithilfe der Smartphone-App programmieren. Laden Sie die App im App Store oder auf Google Play herunter, indem Sie den QR-Code verwenden oder nach TPOne suchen. TPOne-S...
- Seite 15 Verbindungsherstellung TPOne-WLAN Folgen Sie den Eingabeaufforderungen der TPOne-S-App, um die Verbindung zu Ihrem TPOne-S herzustellen. 10:45 Do 21,5 °C Benutzermenü Benutzereinstellungen Benutzereinstellungen WLAN-Einrichtung WLAN-Einrichtung Drücken Sie OK, um die WLAN-Verbindung einzurichten WLAN-Einrichtung Öffnen Sie die App TPOne Heizung auf dem mobilen Gerät, und folgen Sie...
- Seite 16 Thermostat mit einem vollständig vom Benutzer eingestellten Heizplan zu einem Thermostat mit lediglich manueller Temperaturregelung umgestellt. Im Planmodus wird der vom Benutzer eingestellte Heizplan vom Thermostat berücksichtigt. Im manuellen Modus wird der eingestellte Plan ignoriert; der gewünschte Komfortmodus wird dann manuell gewählt. Werkseinstellung: Geplant TPOne-S...
- Seite 17 Am letzten Tag kehrt er zum gewählten Plan und den darin gewählten Temperaturen zurück, um sicherzustellen, dass Ihr Heim angenehm geheizt ist, wenn Sie zurückkehren. Geben Sie Anfang und Ende Ihres Urlaubs und die gewünschte Energiespartemperatur ein. Danfoss Heating Segment...
-
Seite 18: Benutzereinstellungen
Option zum Anschluss des TPOne-S an das Internet, Einrichtung um eine Fernbedienung über das Smartphone zu ermöglichen. Achten Sie darauf, dass die TPOne-S App vor der Auswahl der WLAN- Einrichtung heruntergeladen wurde, Details siehe Seite xx. Hinweis: TPOne-S betreibt und steuert Ihre Heizung ohne Internetverbindung. -
Seite 19: Installateureinstellungen
Menüeinstellungen nur aufrufen, wenn das Warmwasser-Setup aktiviert ist. TPO- ne-WLAN regelt lediglich den Zeitplan für den Trink- warmwasserbereich; daher sollte die Verwendung von TPOne-S immer in Kombination mit einem geeigneten Warmwasser-Thermostat erfolgen. Funkverbin- Das TPOne-S muss mit einem kompatiblen dung Empfänger/Kesselrelais verbunden werden. - Seite 20 Temperaturstufe. Sie wird auch dann genutzt, wenn der TPOne sich im Standby-Modus befindet. Standardeinstellung: 5 °C Temperaturü- Dies legt den Grad der manuellen bersteuerung Temperaturübersteuerung durch den Benutzer fest: keine Begrenzung, begrenzt +/- 2 °C oder keine Übersteuerung. Standardeinstellung: Keine Begrenzung TPOne-S...
- Seite 21 Zugangscode hat. Zusätzliche Informationen zum Serviceintervall finden Sie in einem späteren Kapitel. Hinweis: Wenn der TPOne mit einem Kombination- skessel eingesetzt wird, funktioniert die Funktion nur zusammen mit einer Heizungsanforderung. Die Warmwasserversorgung wird nicht beeinflusst. Danfoss Heating Segment...
- Seite 22 TPOne ist eine intelligente programmierbare Steuerung für ganz einfaches Heizen. Mit den Funktionen von TPOne können Sie Energie sparen. Achten Sie auf das Blattsymbol in diesem Handbuch. Es zeigt Einstellungen an, die direkt zur Energieeinsparung beitragen können. TPOne-S...
- Seite 23 Zeit pro Stunde beschränkt sein. - Der Installateur kann den Serviceintervall-Timer als Teil der Heizkesselwartung deaktivieren oder zurücksetzen. - Dies ist eine Gassicherheitsfunktion, auf die nur ein qualifizierter Heizungsinstallateur zugreifen kann. *Gassicherheitsvorschriften können je nach Region variieren Danfoss Heating Segment...
-
Seite 24: Werkseinstellungen
Hinweis: Falls TPOne für die Trinkwarmwasserregelung eingerichtet ist, entspricht der Standardplan für das Warmwasser dem Standardplan für die Heizung. Während der Plan-Erstellung kann der Benutzer einen, zwei oder drei „Ein”-Zeiträume festlegen, TPOne füllt die Lücken später automatisch mit „Aus”-Zeiträumen. TPOne-S... - Seite 25 Werkseinstellungen (Fortsetzung) STANDARDTEMPERATURWERTE 20 °C 20 °C 15 °C 15 °C Danfoss Heating Segment...
- Seite 26 Empfänger unterbrochen wird, wird diese Warnmeldung angezeigt. Wenn diese Warnmeldung angezeigt wird und das Funksymbol immer noch auf der Anzeige des TPOne-S erscheint, ist die Unterbrechung der Verbindung vermutlich nur temporär gewesen, und die Verbindung wurde automatisch wiederhergestellt. Die Warnmeldung kann im Menü...
- Seite 27 Verbindung Bei der ersten Installation wird die Verbindung fehlgeschla- zwischen TPOne-S und Empfänger eingerichtet. Wenn dies nicht korrekt beendet wurde oder aufgrund einer instabilen Verbindung fehlschlug, wird diese Warnmeldung angezeigt. Die Verbindung kann manuell durch Auswahl dieser Option im Installateursmenü hergestellt werden.
- Seite 28 TPOne-S befindet sich außerhalb der Reichweite des DBR. Bewegen Sie, wenn möglich, den Router oder das TPOne-S und versuchen Sie erneut die WLAN-Einrichtung. Falls das WLAN bereits zuvor erfolgreich eingerichtet wurde und diese Warnmeldung angezeigt wird, bewegen Sie, wenn möglich, den Router oder das...
- Seite 29 10:45 Do 21,5 °C Benutzermenü Installateureinstellungen Installateureinstellungen Funkverbindung Funkverbindung Warmwasser Warmwasser Zum Koppeln OK drücken Funkverbindung DBR-Receiver Drücken Sie zur Bestätigung die Taste am Empfänger. 10:45 Do 21,5 °C FERTIG Danfoss Heating Segment...
- Seite 30 Zu gegebener Zeit kann Danfoss Nachbesserungen, Fehlerbehebungen, Updates oder andere Änderungen entwickeln, um die Leistung der Software zu verbessern („Updates“). Durch Verknüpfung von TPOne-S mit dem Internet erklären Sie sich einverstanden, dass Aktualisierungen automatisch, ohne Vorankündigung und ohne dass um Ihr Einverständnis gebeten wird, auf Ihr TPOne-S heruntergeladen und installiert werden.
- Seite 31 Software Ihren Anforderungen entspricht oder dass deren Betrieb frei von Unterbrechungen oder Fehlern ist. 6. Haftungsbeschränkung Soweit dies nicht gesetzlich untersagt ist, haftet Danfoss in keinem Fall für jedwede unmittelbare, konkrete, mittelbare oder Folgeschäden, einschließlich, ohne Einschränkung, Schaden an Eigentum, Schäden aufgrund des Verlusts von Sparguthaben oder Gewinnen oder Daten, die sich aus jeglicher Nutzung der Software ergeben.
- Seite 32 Danfoss GmbH Carl-Legien-Straße 8 63073 Offenbach Tel.: +431 253 022 322 01234 364621 Fax: 01234 219705 E-Mail: CS@danfoss.com Internet: www.heating.danfoss.de © Danfoss HS | 07/2017 | VIHSK103...
