Danfoss DSP 1 Small Einbauanleitung Seite 11

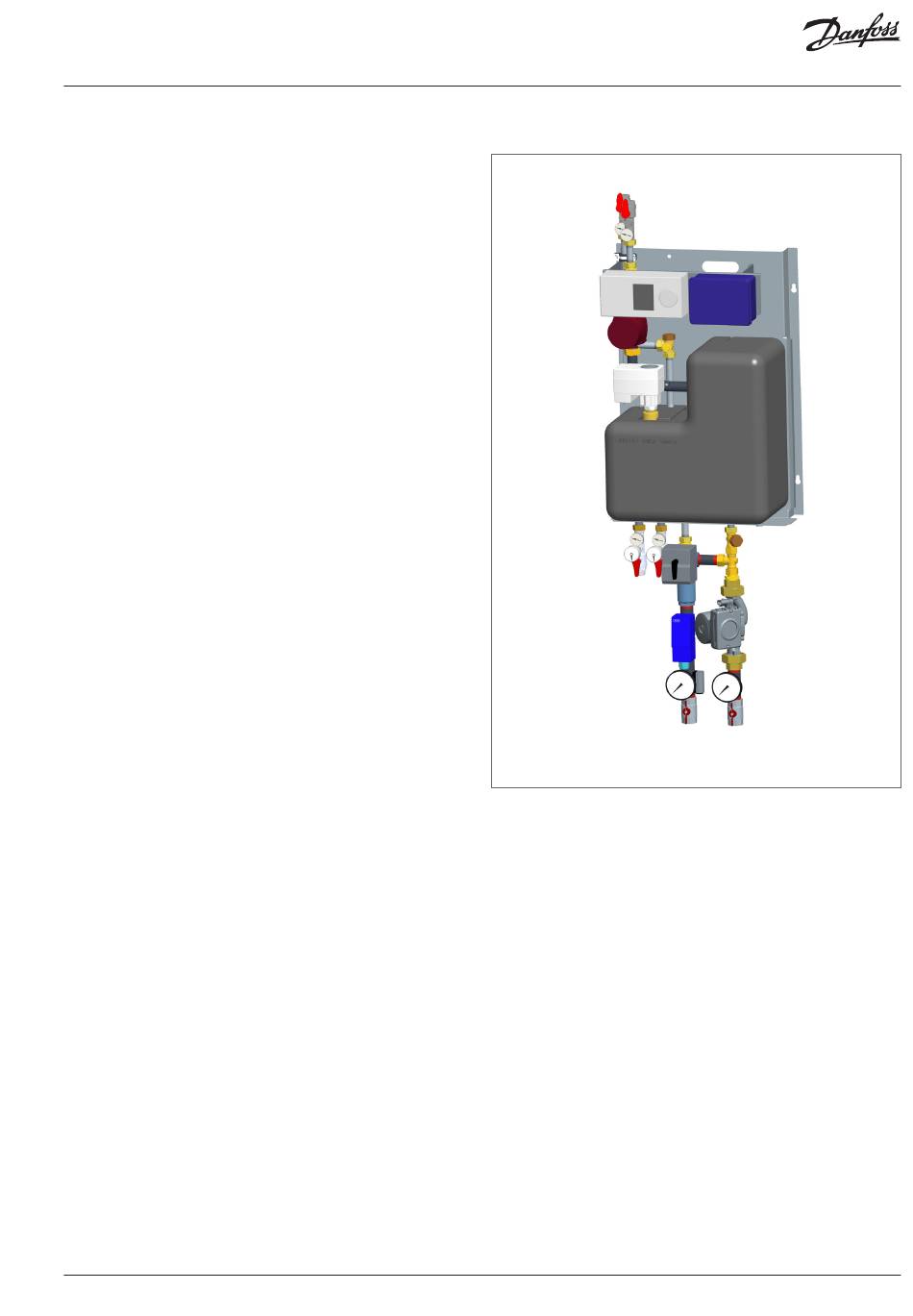

DSP 1 Small
DSP 1 Small Basismodel
HEX XB06L-1
290 Entlüftung manuell ¼" PN25
200 Absperrarmatur primär Kugelhahn G¾" – Primar
220 Schmutzfänger
430 Manometer 0 –16 bar D = 50 mm G¼" Cl 1,6
400 Thermometer 0 –160°C / 0 – 120°C ( VLP / RLP )
440 Manometer 0 – 4 bar D = 50 mm G¼" Cl 1,6
M1 Elektrischer Stellantrieb
M1 Kombistellgerat
40 Passstück für WMZ ¾" l = 110 mm
TE Direktsensor Anschluß M10
270 Hochdruckentleerung Entleerungskugelhahn DN15 / PN32
280 Entleerung KfE, R 1/2" PN10
230 Schmutzfänger DN15 G¾" Sekundär
SFV SFV Sicherheitsventil SYR 1915 DN15 3 bar
ECL Elektronische Regelung, ECL 310 / 230 V
S3 Vorlauffühler Kabelfühler ... direkt PT1000
S5 Rucklauftemperaturbegrenzer Kabelfühler direkt PT1000
S1 Außenfühler PT1000
561 Sicherheitsthermostat STW AT20 70 –100°C (nur für (HT))
EVE Anschluss für Ausdehnungsgefäß
Heizkreis 1 HE Ungemischt (nach oben)
P1 Umwälzpumpe UPM3 AUTO L 15 – 70 230 V 130 mm
250 Rückschlagventil
210 Absperrarmatur sekundär Gewindekugelhahn Rp¾"
410 Thermometer 0 –120°C
Heizkreis 2 TWE Sekundär, Ungemischt (nach oben)
P2 Umwälzpumpe UPM3 AUTO L 15 – 70 230 V 130 mm
S6, S8 Externer Fühler für Einbau
in Trinkwassererwärmungsanlage S8 (optional)
250 Rückschlagventil
210 Absperrarmatur sekundär Gewindekugelhahn Rp¾"
410 Thermometer 0 –120°C
Heizkreis 3 FBH Gemischt (nach unten)
P5 Umwälzpumpe UPM3 AUTO L 25 – 70 230 V 180 mm
250 Rückschlagventil
M2 3-Wege-Mischer, HRB 3 PN10 20 / 6,3
M2 Antrieb, AMB 162 5 Nm 3p 120s 230 V
210 Absperrarmatur sekundär Gewindekugelhahn Rp1"
S4 Vorlauffühler Heizkreis Anlegefühler PT1000 ESM -11
410 Thermometer 0 –120°C
560 Sicherheitsthermostat STW AT20 40 –100°C
Applikation
Die DSP 1 Small ist für den Gebrauch in Fernwärmenetzen vor-
gesehen. Die DSP 1 Small eignet sich perfekt für die Nutzung in
Mikro- und Makronetzen – und zwar sowohl für den Niedertem-
peraturbereich (LT) als auch für den Hochtemperaturbereich (HT).
AQ439432020889de-010101 © Danfoss | 2023.01 | 11
