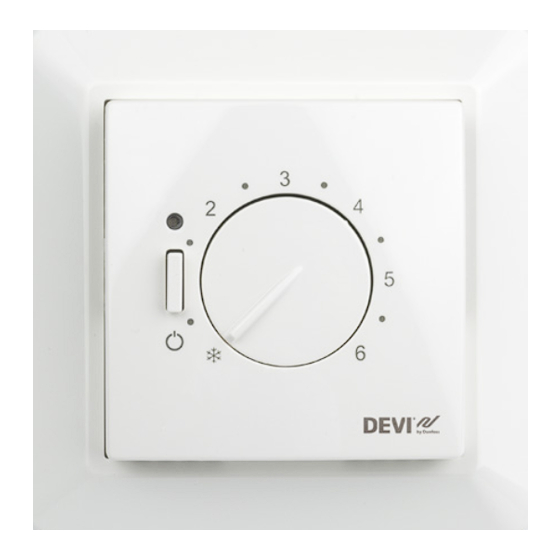

- Seite 1 Installationshandbuch DEVIreg™ 530 Elektronischer Thermostat www.DEVI.com...
- Seite 2 DEVIreg™ 530 Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG) Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ 530 Table of Contents Einführung ......Technische Spezifikationen ..Sicherheitshinweise . -
Seite 4: Technische Spezifikationen
DEVIreg™ 530 Technische Spezifikationen Betriebsspannung 220 - 240 V~, 50 Hz Leistungsaufnahme im Max 0,25 W Standby-Betrieb Relais: Ohmsche Last Max. 15 A / 3450 W bei 230 V Induktive Last cos φ = 0,3 max. 1 A Erkennungseinheiten NTC 15 kΩ bei 25 °C Fühlerwerte: 0 °C 42 kΩ... - Seite 5 DEVIreg™ 530 Lagerungstemperatur -20 bis +65 °C IP-Schutzart Schutzart Klasse II - Abmessungen 85 × 85 × 36 mm Gewicht 90 g Das Produkt entspricht dem EN/IEC-Standard „Automa- tische elektrische Steuerungen für Haushalte und ähnliche Anwendungen“: • EN/IEC 60730-1 (allgemein) •...
-
Seite 6: Sicherheitshinweise
DEVIreg™ 530 Sicherheitshinweise Stellen Sie sicher, dass die Stromversorgung des Thermo- stats vor der Installation unterbrochen ist. WICHTIG: Wird der Thermostat zur Steuerung eines Fußbodenheizelements in Verbindung mit einem Holz- boden oder einem Boden aus einem ähnlichen Material verwendet, ist stets ein Bodenfühler vorzusehen. Außer- dem darf die maximale Fußbodentemperatur 35 °C niemals überschreiten. -
Seite 7: Montageanweisungen
DEVIreg™ 530 Montageanweisungen Platzieren Sie den Thermostat in geeigneter Höhe an der Wand (typischerweise in einer Höhe von 80 - 170 cm). Platzieren Sie den Thermostat in feuchten Räumen gemäß den lokalen Vorschriften zu IP-Klassen. Hinweis: Ein Bodenfühler ermöglicht eine genauere Temperaturregelung und wird für alle Fußbodenheizungen empfohlen. - Seite 8 DEVIreg™ 530 Führen Sie die nachfolgenden Schritte zur Montage des Thermostats aus: Öffnen Sie den Thermostat: • Drücken Sie die Arretierung an der Unterseite des Thermostats mit einem flachen Objekt ein. • Lösen Sie vorsichtig die vordere Abdeckung. • Lösen Sie vorsichtig den Rahmen. Installationshandbuch...
- Seite 9 DEVIreg™ 530 Schließen Sie den Thermostat gemäß Schaltplan an. LOAD LOAD Mains Max. Load -5°C 220-240V~ 15 (1) A IP31 -10T30 D530М Wenn Sie einen externen Timer mit der durch ein Mondsymbol gekennzeichneten Klemme verbinden (und hierbei z. B. dieselbe Phase wie für die Haupt-Spannungsversorgung verwenden), kann der Thermostat so eingestellt werden, dass er die Temperatur in angegebenen Zeiträumen um 5 °C...
-
Seite 10: Einstellungen
DEVIreg™ 530 Montieren und Wiederzusammensetzen des Thermostats. • Befestigen Sie den Thermostat auf einem Sockel oder an einem externen Wandkasten, indem Sie die Schrauben durch die seitlichen Bohrungen des Thermostats führen. • Installieren Sie den Rahmen und die vordere Abdeckung in umgekehrter Montagereihenfolge. Schalten Sie die Spannungsversorgung ein. - Seite 11 DEVIreg™ 530 Hinweis: Beachten Sie Folgendes: • Die Fußbodentemperatur wird dort gemessen, wo der Bodenfühler installiert ist. • Die Temperatur an der Unterseite eines Holzbodens kann bis zu 10 Grad höher sein als an der Oberseite. • Fußbodenhersteller geben häufig die Höchsttem- peratur an der Fußbodenoberfläche an (in der Regel 27 - 28 °C).
- Seite 12 DEVIreg™ 530 Wärme- Beispiele Details Ungefähre leitwid- verschiedener Einstellung erstand Böden für 25 °C an [m2K/W] der Ober- seite des Fußbodens 0,05 8 mm > 800 28 °C HDF-Laminat kg/m³ 0,10 14 mm 650 - 800 31 °C Birkenparkett kg/m³ 0,13 22 mm massive >...
-
Seite 13: Garantie
DEVIreg™ 530 Garantie YEAR WARRANTY Entsorgungsanweisungen Installationshandbuch... - Seite 14 DEVIreg™ 530 Installationshandbuch...
- Seite 15 Danfoss A/S Nordborgvej 81 6430 Nordborg, Syddanmark Denmark 08095820 & AQ059186476092de-010202 Produced by Danfoss © 06/2021...
