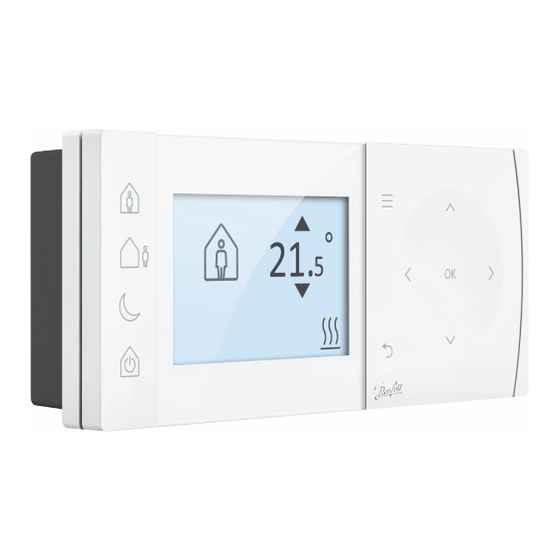

Danfoss TPOne-RF Installationsanleitung
Elektronischer, programmierbarer raumthermostat
Vorschau ausblenden
Andere Handbücher für TPOne-RF:
- Kurzanleitung (16 Seiten) ,
- Kurzanleitung (16 Seiten) ,
- Benutzerinformation (32 Seiten)
Verwandte Anleitungen für Danfoss TPOne-RF
Inhaltszusammenfassung für Danfoss TPOne-RF

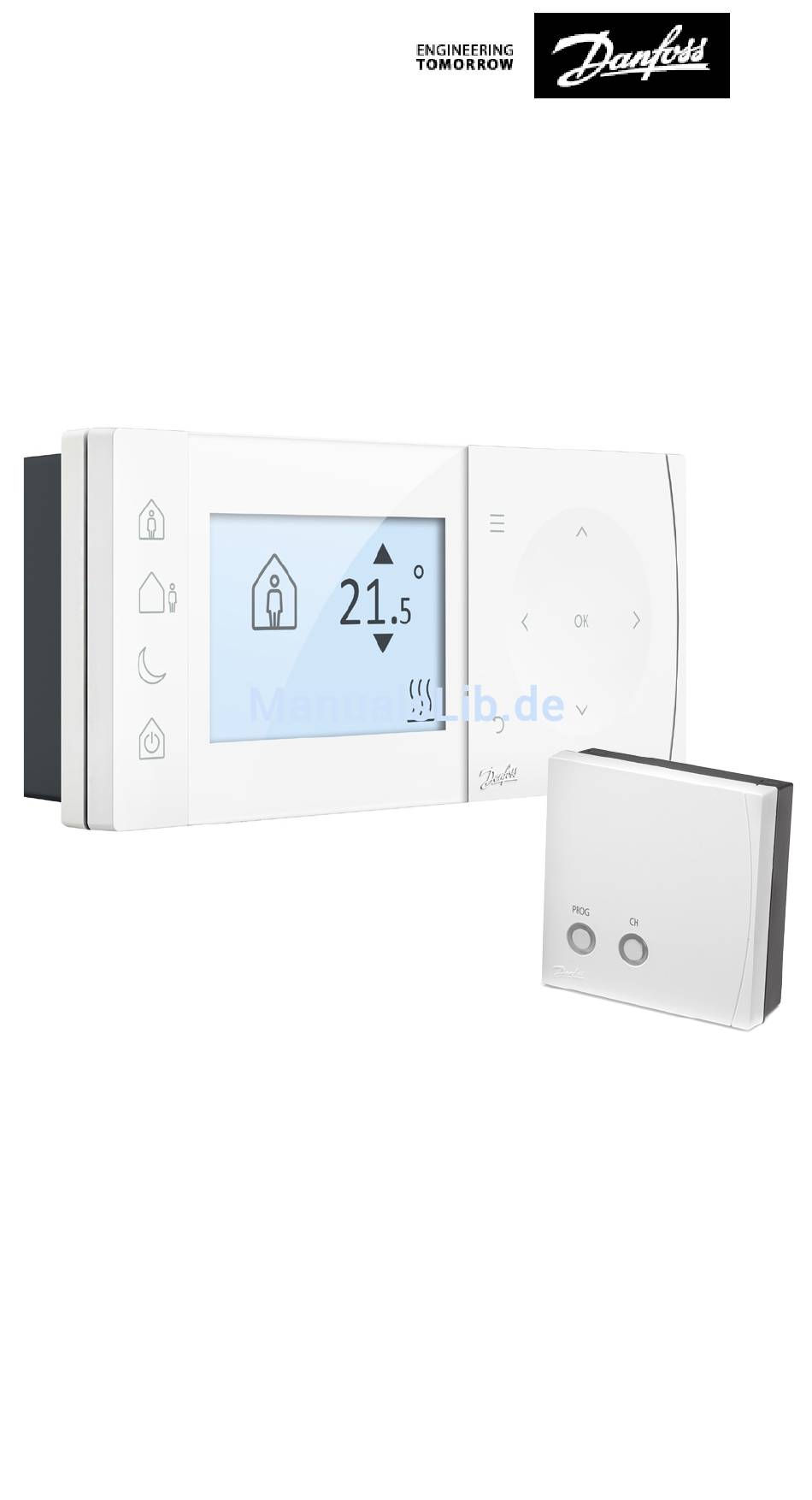

- Seite 1 TPOne-RF Elektronischer, programmierbarer Raumthermostat Installationsanleitung Danfoss Heating...
- Seite 2 TPOne können Sie Energie sparen. Achten Sie auf das Blattsymbol in diesem Handbuch. Es zeigt Einstellungen an, die direkt zur Energieeinsparung beitragen können. Hiermit erklärt Danfoss A/S, dass die Funkeinheit TPOne-RF + RX1-S der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung findet sich unter http:// heating.danfoss.co.uk/download/documentation/...
- Seite 3 TPI-Raumthermostat zur Verwendung mit Ein-/ Aus-Ausgangsheizsystemen Ein elektronischer Raumthermostat, welcher Product sowohl die Thermostat-Zyklusrate als auch die Class zyklusinterne Ein-/Aus-Rate des Heizsystems proportional zur Raumtemperatur regelt. Das TPI-Regelungskonzept senkt die durchschnittliche Wassertemperatur, optimiert die Genauigkeit der Raumtemperaturregelung und erhöht die Systemeffizienz. Danfoss Heating Segment...
-
Seite 4: Montage
Montage Positionierung des Thermostats oder Raumfernfühlers: 1,5 m Bitte beachten: Dieses Produkt darf nur von einer Elektrofachkraft oder einem qualifizierten Heizungsinstallateur gemäß der aktuellen Ausgabe der VDEElektroinstallationsrichtlinien installiert werden. TPOne-RF... - Seite 5 Fernfühlereingänge S1 S2 S1 S2 Raumfernfühler Fensterschalterkontakt oder Begrenzungsfühler HINWEIS: Der Fernfühler sollte mit einem 2x 1,0mm² starken, isoliertem Kabel verdrahtet werden. Die Kabellänge sollte 10 Meter nicht überschreiten. Das Kabel sollte nicht parallel zum Netzkabel laufen. Danfoss Heating Segment...
- Seite 6 Drücken Sie zuerst eine Taste 1 Sekunde lang. Dadurch wird der TPOne aktiviert und Sie können die Einstellungen vornehmen. Im aktiven Zustand reagiert der TPOne direkt auf einen gültigen Tastendruck. Wenn 30 Sekunden lang keine Taste gedrückt wird, schaltet er wieder zurück in den Ruhezustand. TPOne-RF...
- Seite 7 Drücken der Standby-Taste Standby oder Auswahl eines anderen Komfortmodus abgebrochen werden. Hinweis: Im Standby-Modus befindet sich nur die Heizungssteuerung im Standby; Warmwasser (falls eingestellt) wird davon nicht beeinflusst. Zum Abschalten der Warmwasser-Steuerung siehe Benutzermenü > Warmwasser > Modus Danfoss Heating Segment...
- Seite 8 Die Navigationstasten ermöglichen die Navigation in den TPOne-Menüs und die Änderung von Einstellwerten. Die Aufwärts- Menü und Abwärts-Tasten werden verwendet, um die gewünschte Temperatur manuell zu ändern. Navigationspfeile auf dem Display zeigen an, dass diese Tasten verwendet werden können. TPOne-RF...
- Seite 9 TPOne die Heizung der rung angeschlossenen Heizquelle. Dies wird durch das Symbol Wärmeanforderung angezeigt. Der TPOne-RF ist über Funk mit einem Empfänger verbunden. Das Funksymbol wird angezeigt, um zu bestätigen, dass die Verbindung aktiv ist und der TPOne-RF die Heizung steuert.
-
Seite 10: Einrichtungsassistent
04 - 02 - 2016 Set Time 24hr - 10 : 45 RF Pairing Press OK to pair RF Pairing RX1-S Receiver Press PROG + CH on reciever to confirm 10:45 Thurs READY TPOne-RF... -
Seite 11: Temperaturen Einstellen
10:45 Thurs User Menu Temperatures Temperatures Home AM - 21. Home PM - 22. Away - 16. Asleep - 12. User Menu Temperatures Danfoss Heating Segment... -
Seite 12: Einrichten Des Zeitplans
Standardplanzeiten finden Sie auf S. 22. 10:45 Thurs User Menu Schedule Schedule Heating Schedule - Heating Select Days Schedule - Heating Tues Weds Thurs Mon OK Thurs OK TPOne-RF... - Seite 13 From 08.30 06.00 Home Period - 2 From 13.30 12.30 Home Period - 3 From 17.30 22.30 Sechedule - Heating Your heating schedule has been saved User Menu Schedule Danfoss Heating Segment...
- Seite 14 Heizplan. Wählen Sie Wochentag, Wochenende oder Einzeltage mit 1, 2 oder 3 Zeitfenstern pro Tag. Option zum Zurücksetzen des täglichen Heizplans auf Werkseinstellungen. Zusammenfassung - grafische Übersicht der für jeden Tag eingestellten Heiz- bzw. Warmwasserphasen Werkseinstellungen: siehe Standard-Heizzeiten in einem späteren Kapitel TPOne-RF...
- Seite 15 Am letzten Tag kehrt er zum gewählten Plan und den darin gewählten Temperaturen zurück, um sicherzustellen, dass Ihr Heim angenehm geheizt ist, wenn Sie zurückkehren. Geben Sie Anfang und Ende Ihres Urlaubs und die gewünschte Energiespartemperatur ein. Danfoss Heating Segment...
-
Seite 16: Benutzereinstellungen
Reset durch Benutzer setzt die vom Benutzer Benutzer vorgenommenen Einstellungen auf die Werkseinstellungen des TPOne zurück. Hinweis: Mit Reset durch Benutzer werden die Einstellungen in der ersten Ebene des Benutzermenüs und Uhrzeit und Datum nicht zurückgesetzt. Infos Informationen zu Produkttyp, Softwarelevel und Kesselwartung, falls konfiguriert. TPOne-RF... -
Seite 17: Installateureinstellungen
Installateureinstellungen Funkverbin- Der TPOne-RF muss mit einem kompatiblen dung Empfänger/Kesselrelais verbunden werden. Die anfängliche Verbindung wird im Inbetriebnahmeassistenten vorgenommen. Wenn die Verbindung nicht bei der Inbetriebnahme vorgenommen wurde oder das Gerät an einen neuen Empfänger/Kesselrelais angeschlossen wird, wählen Sie diese Einstellung, um eine neue Verbindung herzustellen. - Seite 18 Tastensperre aktiv ist, drücken Sie die OK-Taste 5 Sekunden lang. Standardeinstellung: Aus Display Wenn sich der TPOne im Ruhemodus befindet, kann Ruhemodus das Display ausgeschaltet werden. Die Anzeige wird wieder aktiviert, sobald eine Taste gedrückt wird. Standardeinstellung: EIN TPOne-RF...
- Seite 19 Raumfühler - Ein Raumfernfühler ist installiert. Dieser hat Vorrang vor dem internen Fühler des TPOne. Danfoss TS2A/RTS 2 - separat erhältlich Fensterkontakt - Wenn ein Fensterkontakt installiert wurde, wechselt der TPOne in den Standby-Modus, sobald das Fenster offen ist. Die „Fenster offen“- Funktion wird 60 Sekunden, nachdem der Eingang geöffnet wurde, aktiviert.
- Seite 20 Änderung von Installateureinstellungen eingegeben werden. Reset durch Option zum Zurücksetzen der Installateur Installateureinstellungen auf Werkseinstellungen. Hinweis: Das Serviceintervall wird nicht zurückgesetzt. Es wird nur zurückgesetzt oder deaktiviert, wenn die Einrichtung des Serviceintervalls erneut durchgeführt wird. TPOne-RF...
- Seite 21 Zeit pro Stunde beschränkt sein. - Der Installateur kann den Serviceintervall-Timer als Teil der Heizkesselwartung deaktivieren oder zurücksetzen. - Dies ist eine Gassicherheitsfunktion, auf die nur ein qualifizierter Heizungsinstallateur zugreifen kann. *Gassicherheitsvorschriften können je nach Region variieren Danfoss Heating Segment...
-
Seite 22: Werkseinstellungen
Werkseinstellungen STANDARDPLANWERTE 06:30 - 08:30 06:30 - 08:30 (Wochenende (Wochenende 07:30 - 09:30) 07:30 - 09:30) 06:30 - 22:30 (Wochenende 07:30 - 22:30) 11:30 - 13:30 16:30 - 22:30 16:30 - 22:30 TPOne-RF... - Seite 23 Werkseinstellungen (Fortsetzung) STANDARDTEMPERATURWERTE 20 °C 20 °C 15 °C 15 °C Danfoss Heating Segment...
- Seite 24 Wenn „Optimierter Start“ für den TPOne Start eingestellt wurde, wird diese Meldung angezeigt, wenn die Funktion aktiviert ist. siehe Seite 18 Verzögerter Wenn „Verzögerter Start“ für den TPOne eingestellt Start wurde, wird diese Meldung angezeigt, wenn die Funktion aktiviert ist. siehe Seite 18 TPOne-RF...
- Seite 25 Empfänger unterbrochen wird, wird diese Warnmeldung angezeigt. Wenn diese Warnmeldung angezeigt wird und das Funksymbol immer noch auf der Anzeige des TPOne-RF erscheint, ist die Unterbrechung der Verbindung wohl nur temporär gewesen und die Verbindung wurde automatisch wiederhergestellt. Die Warnmeldung kann im Menü...
- Seite 26 Wenn ein Bodenfühler installiert wurde und der Fühler defekt Temperaturfühler außerhalb seiner Betriebsparameter misst, zeigt dies ein Problem mit dem Bodenfühler oder Verbindungskabel an. Wenn diese Warnmeldung nicht zurückgesetzt werden kann, setzen Sie sich mit Ihrem Dienstleister für weitere Informationen in Verbindung. TPOne-RF...
- Seite 27 Danfoss Heating Segment...
- Seite 28 Danfoss Ltd. Ampthill Road Bedford MK42 9ER Tel: 01234 364621 Fax: 01234 219705 Email: ukheating@danfoss.com Website: www.heating.danfoss.co.uk © Danfoss HS | 03/2016 | VIHSJ103...
