DSP 1 Small

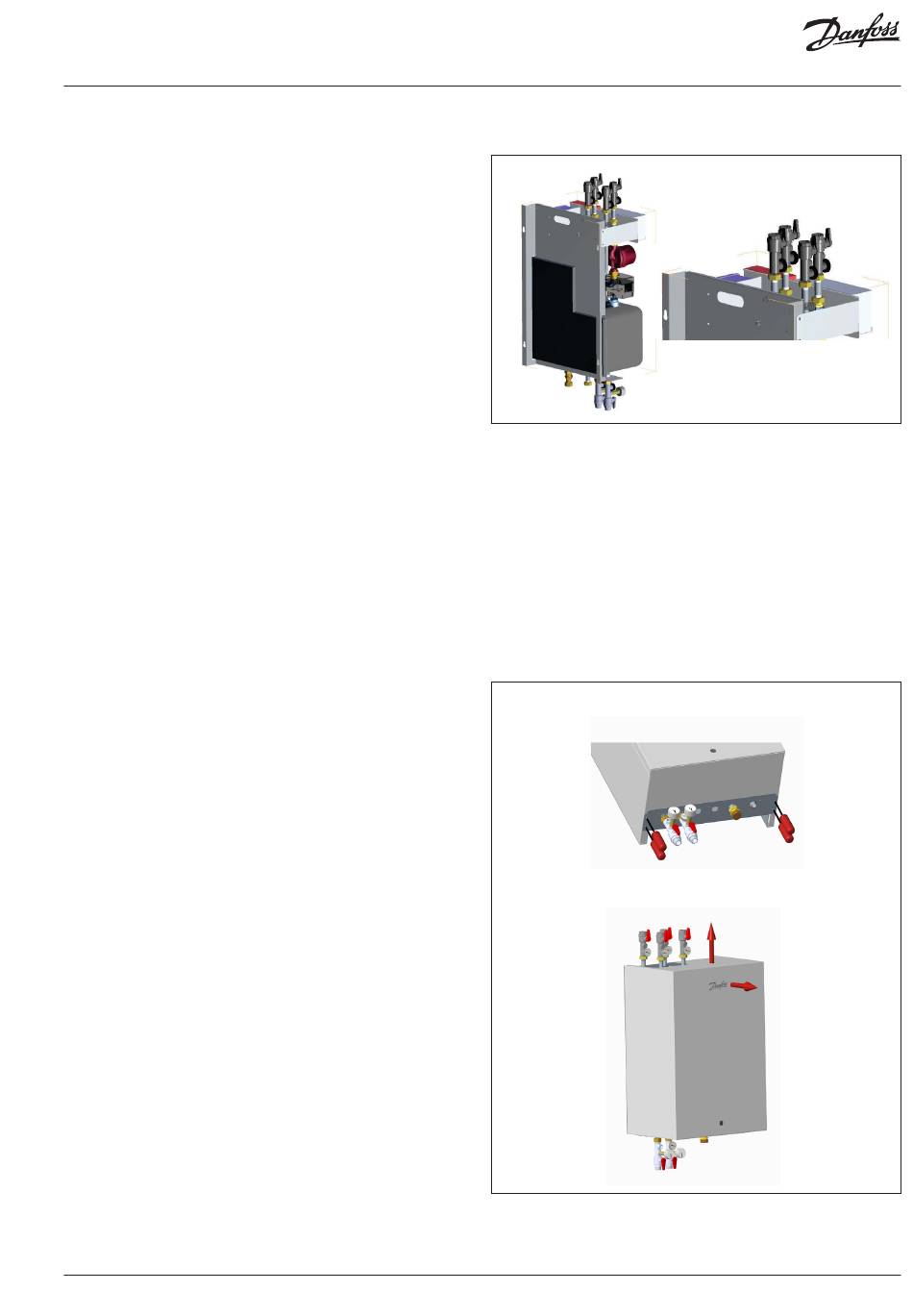

Stationsmontage
Beachten Sie bei der Auswahl des Ortes, dass zumin-
dest auf beiden Seiten der Anlage ca. 30 cm Platz zur
eventuellen Demontage des Wärmeübertragers/ Ins-
tallation des Wärmezählers, verbleiben müssen.
Aufhängen der Anlage:
Positionieren Sie die Anlage mittig und hängen Sie diese mit
dem abgewinkelten Teil der Grundplatte ein. Danach sichern
Sie die Anlage mittels der beiliegenden metrischen Sechs-
kantschraube, indem Sie diese in die vorbereiteten Gewinde
der Winkel schrauben und somit die Grundplatte an die Wand
pressen. Prüfen Sie, ob die Anlage sicher fixiert ist und nicht
verschoben werden kann. Die Station darf erst nach erfolg-
ter Wandmontage hydraulisch angeschlossen werden.
Einbauanleitung
• Die Unterstation ist für die Wandmontage vorbereitet. Montieren Sie
die Unterstation auf einer massiven Wand mit vier stabilen Schrauben,
Dehnschrauben oder dergleichen.
• Wir empfehlen, die Abstandshalter zwischen der Wand und dem
Gerät zu positionieren, um die Übertragung von Resonanzgeräuschen
von der Pumpe in die Wand zu verhindern.
• Wenn das Gerat sicher montiert ist, schlief5en Sie alle Absperrventile
an der Station, bevor Sie das Gerat an die Haushaltsleitung anschließen.
• Wärmezähler montieren (siehe Seite Bild).
• WICHTIG! Ziehen Sie alle Rohrverbindungen fest, da diese beim
Transport und bei der Handhabung gelöst sein können (nicht zu
fest anziehen).
• Bei Systemen, die ein Sicherheitsventil aufweisen, müssen Sie emäß
en geltenden Rechtsvorschriften einen Abflussanschluss herstellen.
Installation des Wärmezählers
DSP 1 Small Substation ist mit einem festen Anschlussstutzen der
Größe ¾ × 110 mm für die Installation der Wärmemenge im DH-
Rücklauf ausgestattet. Installation des Wärmezählers nicht im
Lieferumfang enthalten. Befolgen Sie die folgenden Schritte, um
den Wärmezähler in der Station zu installieren:
1. Abdeckung entfernen:
a) 4 Schrauben lösen
b) Heben Sie 15-20 mm an und ziehen Sie die Abdeckung zu sich
AQ439432020889de-010101
1a
1b
© Danfoss | 2023.01 | 19
