3.1 Wandmontage
Installieren Sie den Regler ausschließlich in trockenen Räumen
und unter Umgebungsbedingungen wie unter 2.1 „technische Da-
Achtung
ten" beschrieben. Folgen Sie der nachfolgenden Beschreibung 1-8.

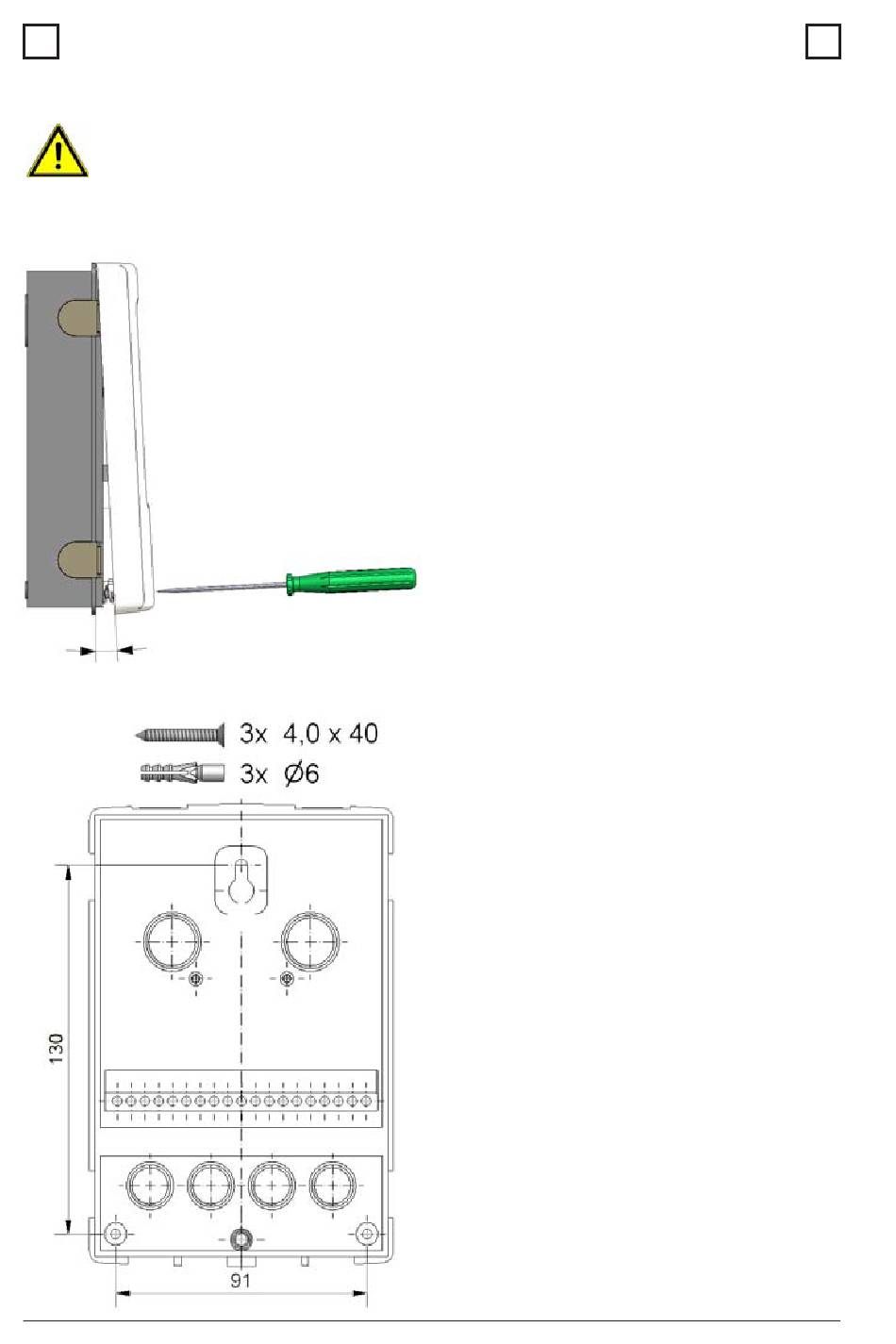

Abb.3.1.2
8
Installation
Abb.3.1.1
A
1.Deckelschraube komplett lösen
2.Gehäuseoberteil vorsichtig vom
Unterteil abziehen.
3.Gehäuseoberteil zur Seite legen.
Dabei bitte nicht auf die Elektronik
fassen.
4.Gehäuseunterteil an der ausge-
wählten Position anhalten und die
3 Befestigungslöcher anzeichnen.
Achten Sie dabei darauf, dass die
Wandfläche möglichst eben ist,
damit sich das Gehäuse beim
Anschrauben nicht verzieht.
5.Mittels Bohrmaschine und 6er
Bohrer 3 Löcher an den ange-
zeichneten Stellen in die Wand
bohren und die Dübel eindrücken.
6.Die obere Schraube einsetzen
und leicht andrehen.
7.Das Gehäuseunterteil einhängen
und die zwei übrigen Schrauben
einsetzen.
8. Gehäuse ausrichten und die drei
Schrauben festschrauben.
