Installation

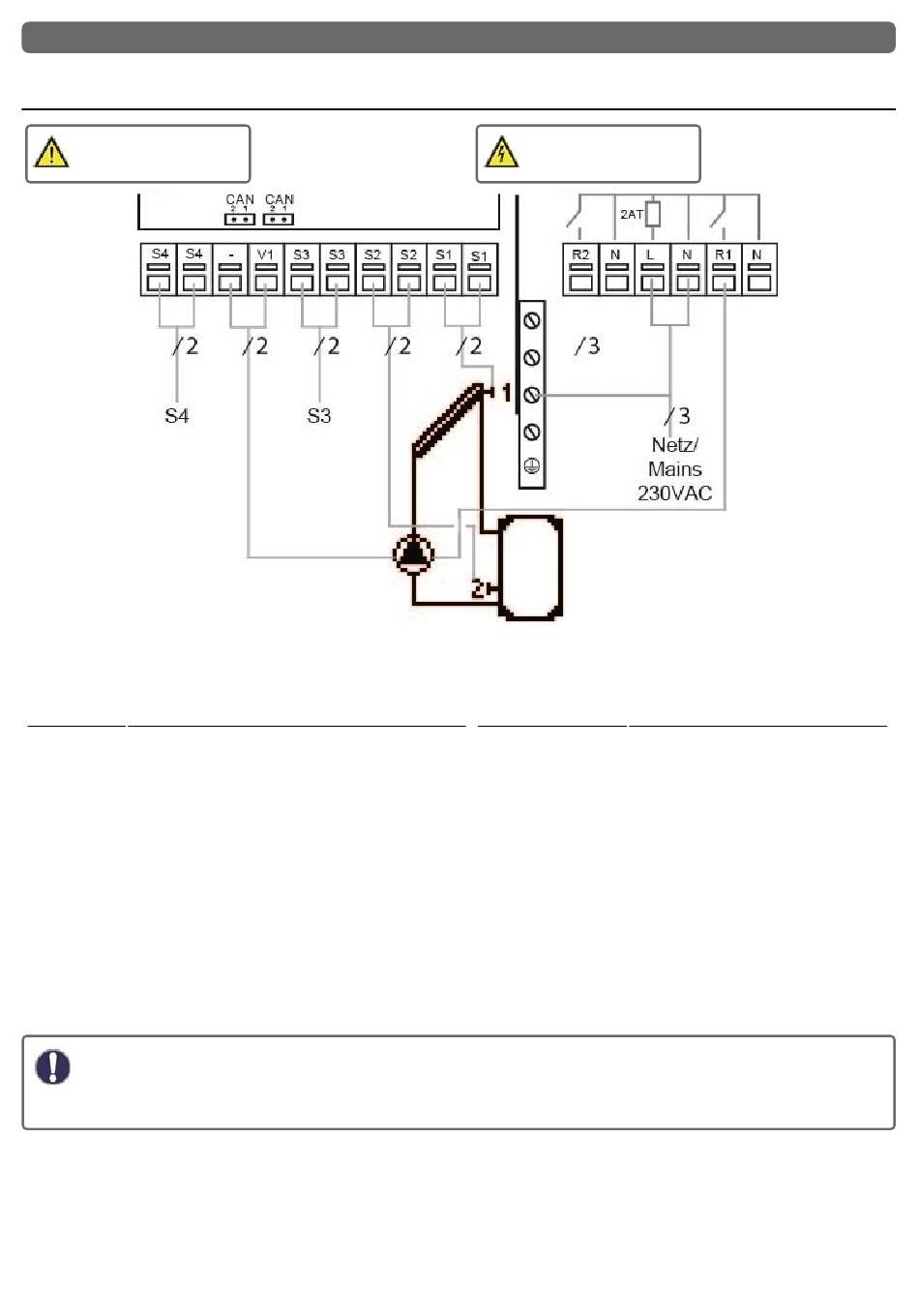

Klemmplan
Kleinspannungen
max. 12 VAC / DC
Auf der Reglerplatine
CAN
CAN Bus Anschluss
CAN
CAN Bus Anschluss
Klemme:
Anschluss für:
S1
Temperaturfühler 1
S1
(GND)
S2
Temperaturfühler 2
S2
(GND)
S3
Temperaturfühler 3
S3
(GND)
V1
0-10V / PWM Signalausgang z.B. zur Ansteuerung
von Hocheffizienzpumpen.
-
drehzahlgeregelter Ausgang für 0-10V GND /
PWM Hocheffizienzpumpen.
S4
Temperaturfühler 4
S4
(GND)
"Anschluss von PWM-Pumpen"
PWM-Pumpen werden über 2 Adern mit dem Regler verbunden 1) PWM Input (Standard: braun) 2) GND (Standard: blau).
Manche Pumpen haben 3. Ader (PWM Output Signal (Standard: schwarz)). Dieses wird für den Anschluss nicht ver-
wendet!
1= high 2= low
1= high 2= low
Klemme:
N
R1
N
L
N
R2
Der Anschluss der Schutzleiter PE erfolgt am PE Metall-
klemmblock!
Bei Hocheffizienzpumpen mit 0-10V /PWM Signaleingang
kann die Spannungsversorgung über die zugehörigen Relais
(V1 -> R1, R2 -> V2) erfolgen, da die Relais zusammen mit
den Steuersignalen ein- und ausschalten.
Netzspannungen
230 VAC 50 - 60 Hz
Anschluss für:
Neutralleiter R1
Außenleiter R1
Neutralleiter Netz
Außenleiter Netz
Neutralleiter R2
Außenleiter R2
9
