3.2 Elektrischer Anschluss (Fortsetzung)

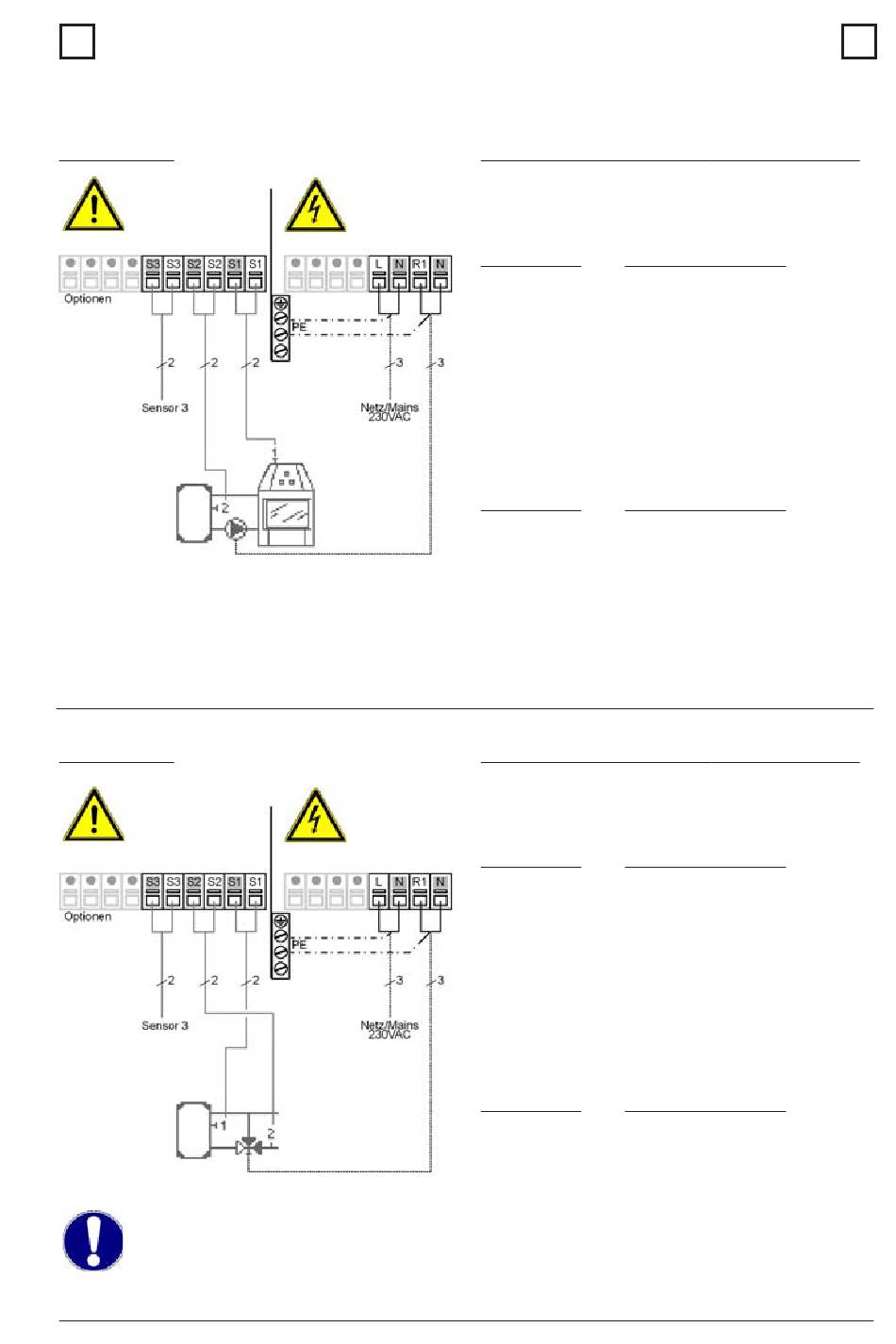

Abb. 3.2.4 „Feststoff mit Speicher"
Sensorseite
max. 12V
Achtung
Abb. 3.2.5 „Heizkreisanhebung"
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R1 ein / Ventil ein =
Weg durch den Speicher
Achtung
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Klemmanschlussplan Programm 3
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme:
Anschluss für:
S1 (2x)
Fühler 1 Feststoffkessel
S2 (2x)
Fühler 2 Speicher
S3 (2x)
Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme:
Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Pumpe Außenleiter L
N
Pumpe Neutralleiter N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
Klemmanschlussplan Programm 4
Kleinspannungen max. 12VAC/DC
Anschluss im linken Klemmraum!
Klemme:
Anschluss für:
S1 (2x)
Fühler 1 Speicher
S2 (2x)
Fühler 2 Rücklauf
S3 (2x)
Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz
Anschluss im rechten Klemmraum!
Klemme:
Anschluss für:
L
Netz Außenleiter L
N
Netz Neutralleiter N
R1
Ventil Außenleiter L
N
Ventil Neutralleiter N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
