D

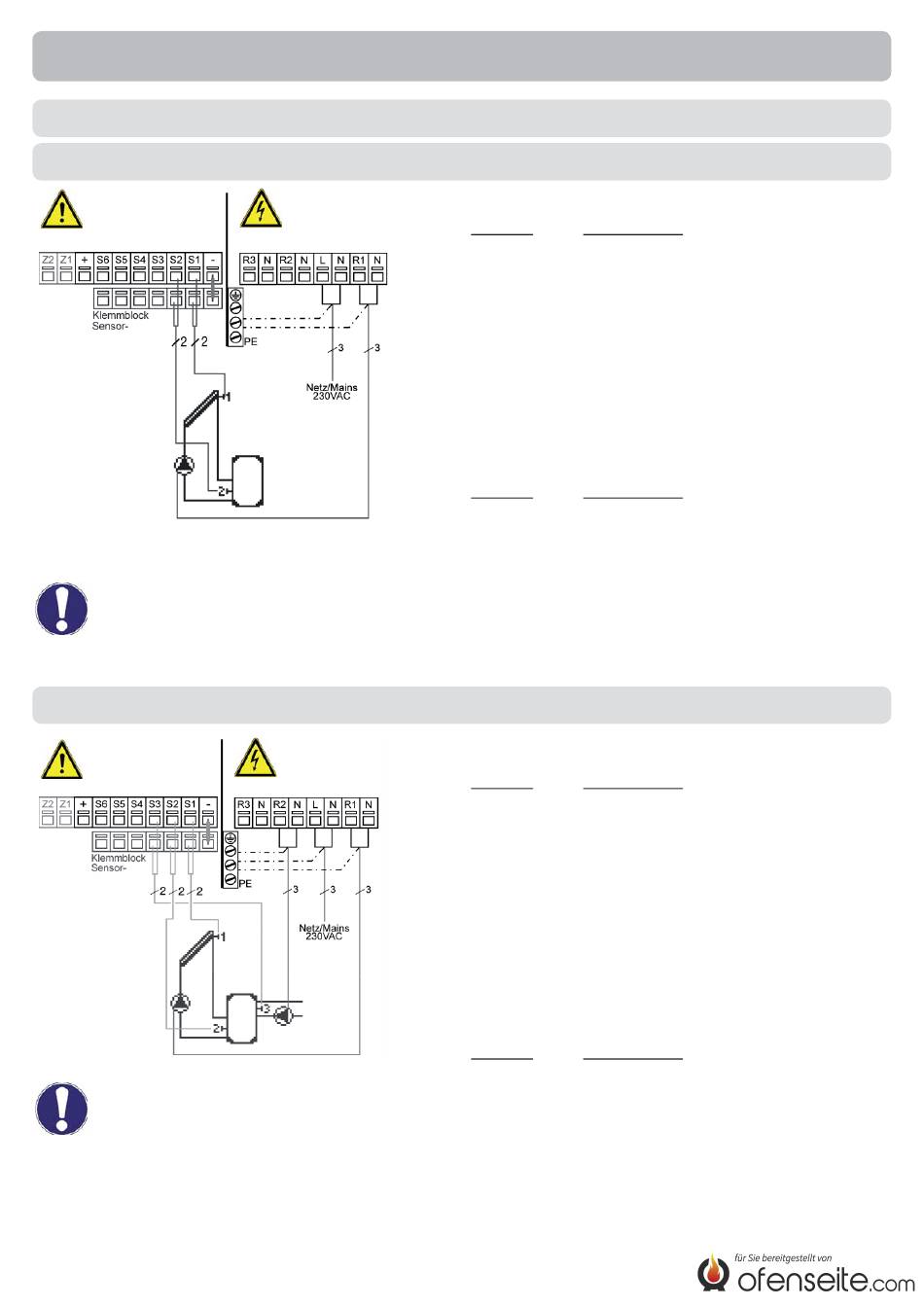

Klemmanschlusspläne für elektrischen Anschluss
D.1
Solar mit Speicher
Sensorseite
max. 12V
Achtung
Relais R1 und R2 werden gleichzeitig geschaltet, um z.B.
eine Pumpe an R2 anschließen zu können.
Relais R1: Nur zur Drehzahlregelung von Standard-
pumpen, Mindestlast 20VA
Der VFS Sensor (optional) wird direkt an die Buchse
auf der Leiterplatte eingesteckt (Abb. C2.2).
Achtung
D.2
Solar + Thermostat
Sensorseite
max. 12V
Achtung
Relais R1: Nur zur Drehzahlregelung von Standard-
pumpen, Mindestlast 20VA
Der VFS Sensor (optional) wird direkt an die Buchse
auf der Leiterplatte eingesteckt (Abb. C2.2).
Achtung
12
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Kleinspannungen max. 12VAC/DC Anschluss im linken
Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher
S3
Fühler 3 (optional)
S4
Fühler 4 Vorlauf optional
S5
unbelegt
S6
0..10V / PWM (s. 7.9.2)
+
unbelegt
-
Brücke Sensor -
Der Anschluss der Sensor Masse (S1-S4) und der 0..10V /
PWM Masse erfolgt am Klemmblock Sensor - .
Die Polung von S1 bis S4 ist dabei beliebig.
Netzspannungen 230VAC 50-60Hz Anschluss im rechten
Klemmraum!
Klemme:
Anschluss für:
R1
Pumpe L (drehz.)
N
Pumpe N (drehz.)
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Pumpe L (ohne drehz.)
N
Pumpe N
R3
optional (s. 7.10)
N
optional
Der Anschluss der Schutzleiter PE erfolgt an dem PE
Metallklemmblock!
Kleinspannungen max. 12VAC/DC Anschluss im linken
Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher u.
S3
Fühler 3 Speicher o.
S4
Fühler 4 Vorlauf optional
S5
unbelegt
S6
0..10V / PWM (s. 7.9.2)
+
unbelegt
-
Brücke Sensor -
Der Anschluss der Sensor Masse (S1-S4) und der 0..10V /
PWM Masse erfolgt am Klemmblock Sensor - .
Die Polung von S1 bis S4 ist dabei beliebig.
Netzspannungen 230VAC 50-60Hz Anschluss im rechten
Klemmraum!
Klemme:
Anschluss für:
R1
Pumpe L (drehz.)
N
Pumpe N (drehz.)
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Thermostatfunktion L
N
Thermostatfunktion N
R3
optional (s. 7.10)
N
optional
Der Anschluss der Schutzleiter PE erfolgt an dem PE
Metallklemmblock!
