3.2 Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie-
dereinschalten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück-
Gefahr
sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler
darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtbare
Schäden, wie z.B. Risse, gibt.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen
sind getrennt von netzspannungsführenden Leitungen zu verlegen.
Temperaturfühlerleitungen nur in die linke Seite und netzspannungsfüh-
Achtung
rende Leitungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige
Trennvorrichtung, z.B. Heizungsnotschalter, vorzusehen.
Achtung
Die am Gerät anzuschließenden Leitungen dürfen maximal 55mm
abgemantelt werden und der Kabelmantel soll genau bis hinter die
Zugentlastung ins Gehäuse reichen.
Achtung

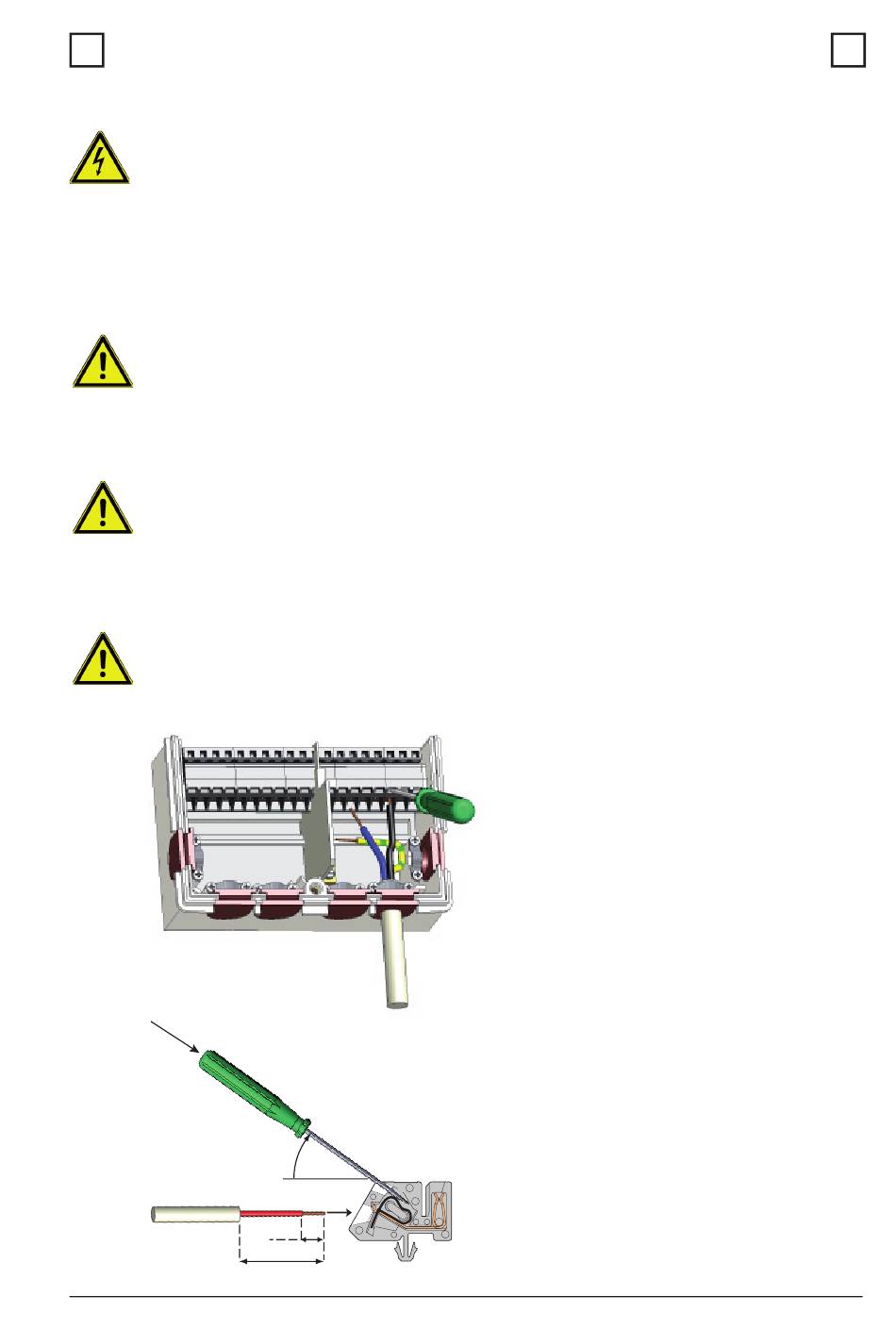

Abb.
3.2.1
Installation
~30°
8...9
max. 55
1.Reglergehäuse öffnen (siehe 3.1)
2.Leitungen max. 55mm abmanteln,
einführen, die Zugentlastungen
montieren, Aderenden 8-9mm
abisolieren (Abb.3.2.1)
3. Klemmen mit einem passenden
Schraubendreher öffnen (Abb.3.2.1)
und Elektroanschluss am Regler
vornehmen (Seite 10)
4. Gehäuseoberteil wieder einhängen
und mit der Schraube verschlie-
ßen.
5. Netzspannung einschalten und
Regler in Betrieb nehmen
3
