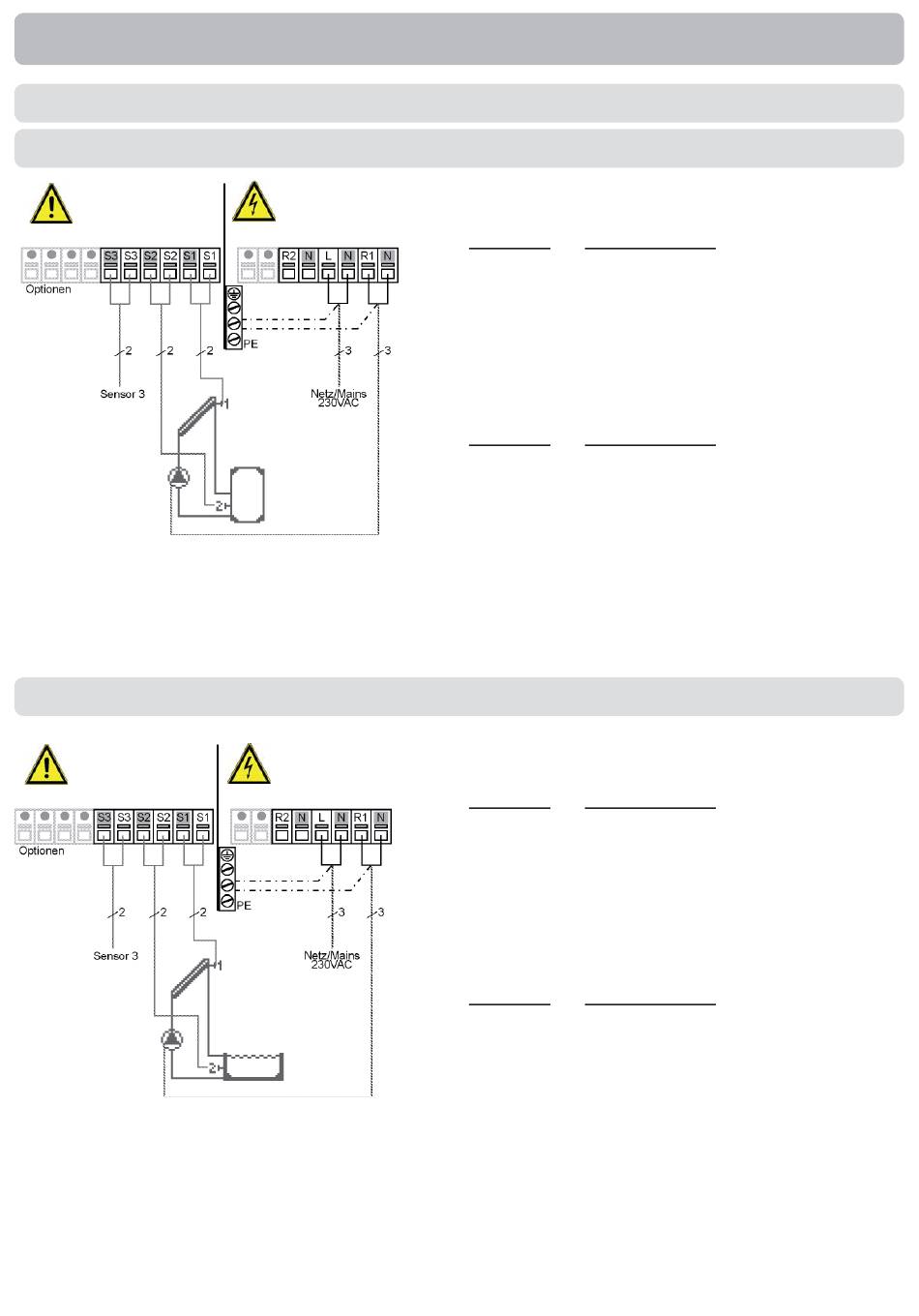

D Klemmanschlusspläne für elektrischen Anschluss
D.1 Solar mit Speicher
Sensorseite
max. 12V
Achtung
D.2 Solar mit Schwimmbad
Sensorseite
max. 12V
Achtung
Installation
Netzseite
230VAC
Gefahr
Netzseite
230VAC
Gefahr
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Speicher
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
R2 unbelegt
N unbelegt
L Netz Außenleiter L
N Netz Neutralleiter N
R Pumpe Außenleiter L
N Pumpe Neutralleiter N
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme: Anschluss für:
S1 (2x) Fühler 1 Kollektor
S2 (2x) Fühler 2 Schwimmbad
S3 (2x) Fühler 3 (optional)
Die Polung der Fühler ist beliebig.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme: Anschluss für:
R2 unbelegt
N unbelegt
L Netz Außenleiter L
N Netz Neutralleiter N
R Pumpe Außenleiter L
N Pumpe Neutralleiter N
Der Anschluss der Schutzleiter PE erfolgt an
der beiliegenden Klemme!
