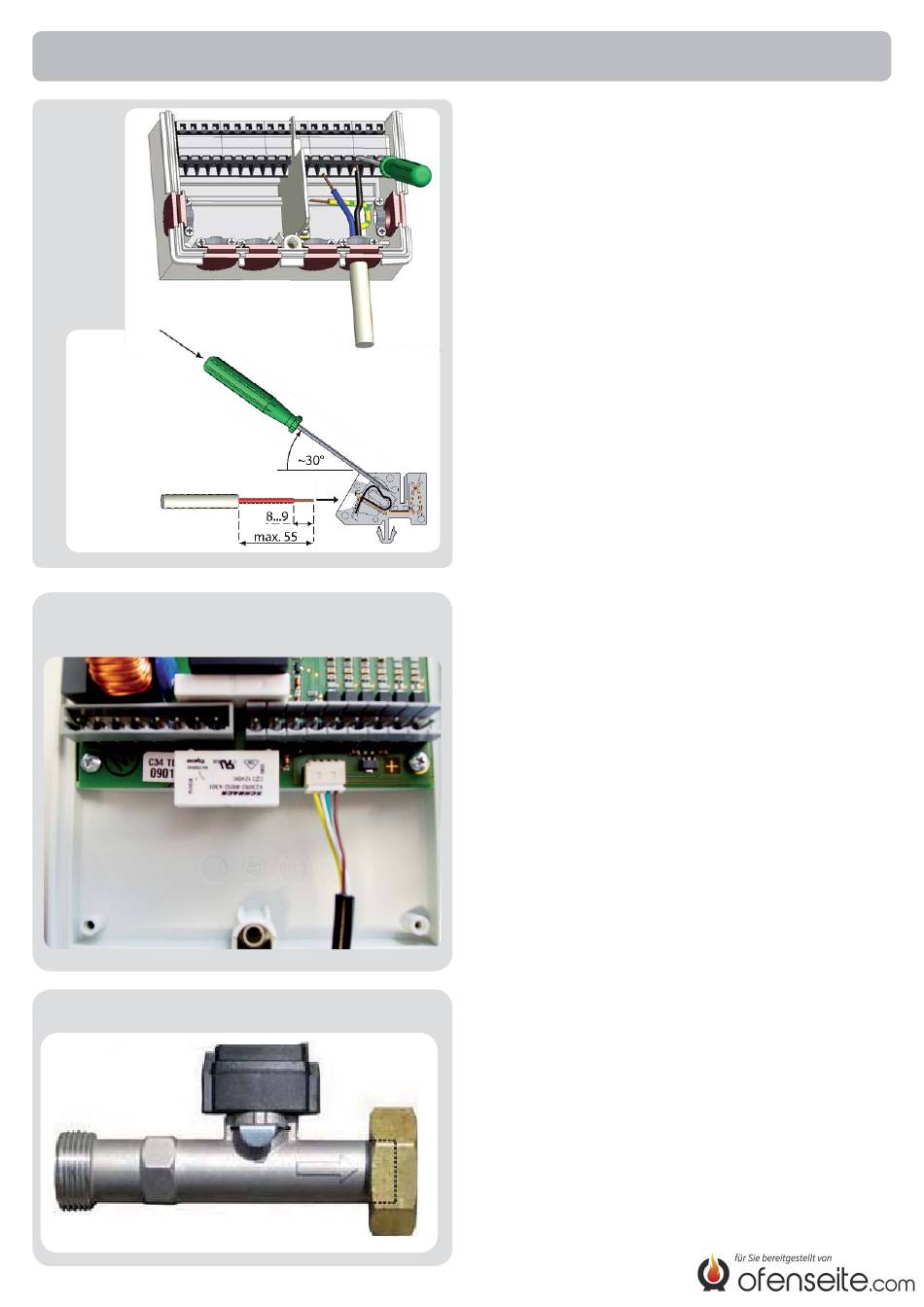

C.2.1
C.2.2
C.2.3
10
Installation
1. Benötigtes Programm/Hydraulik aus-
wählen (s. B5 bzw. D.1 - D.16)
2. Reglergehäuse öffnen (siehe C.1)
3. Leitungen max. 55mm abmanteln,
einführen, die Zugentlastungen mon-
tieren, Aderenden 8-9mm abisolieren
(Abb.C.2.1)
4. Klemmen mit einem passenden
Schraubendreher öffnen (Abb.C.2.1) und
Elektroanschluss am Regler vorneh-
men (s. D.1 - D.16)
5. (optional) Durchfl usssensor VFS in
den dafür am Gehäuseoberteil vorge-
sehenen Sockel stecken (Abb.C2.2,
Einstellungen Sensor siehe 7.7).
6. Gehäuseoberteil wieder einhängen und
mit der Schraube verschließen.
7. Netzspannung einschalten und Regler
in Betrieb nehmen
