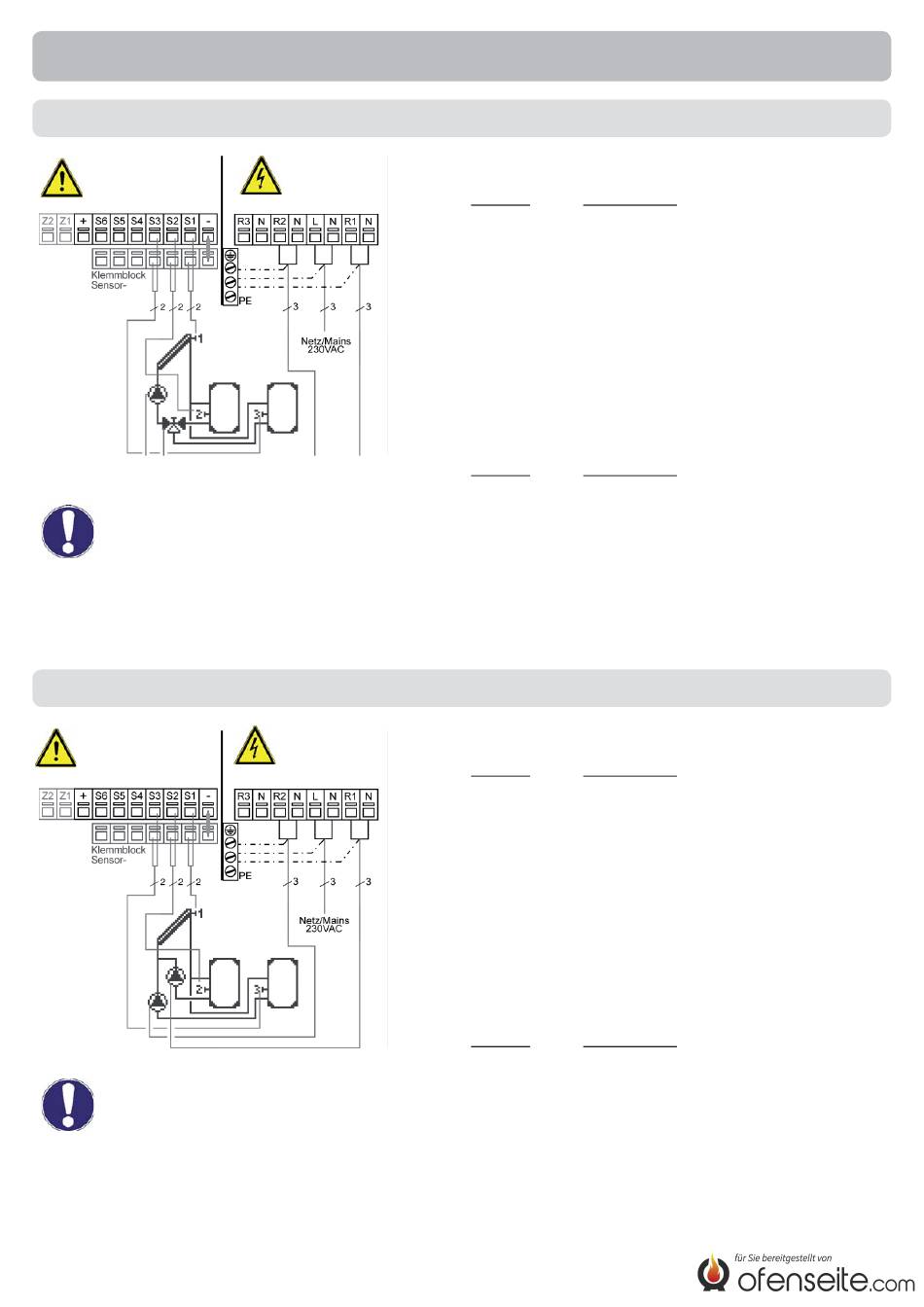

D.9
Solar 2 Speicher/Ventil
Sensorseite
max. 12V
Achtung
Schaltrichtung Ventil:
R2 ein / Ventil ein = Ladung zu Fühler 3 (Speicher
2)
Relais R1: Nur zur Drehzahlregelung von Stan-
Achtung
dardpumpen, Mindestlast 20VA
Der VFS Sensor (optional) wird direkt an die Buch-
se auf der Leiterplatte eingesteckt (Abb. C2.2).
D.10
Solar 2 Speicher/2 Pumpen
Sensorseite
max. 12V
Relais R1: Nur zur Drehzahlregelung von Stan-
dardpumpen, Mindestlast 20VA
Der VFS Sensor (optional) wird direkt an die Buch-
Achtung
se auf der Leiterplatte eingesteckt (Abb. C2.2).
16
Installation
Netzseite
2
2 2
2
230VAC
Gefahr
Netzseite
2
2
2
2
2
230VAC
Gefahr
Kleinspannungen max. 12VAC/DC Anschluss im linken
Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher 1
S3
Fühler 3 Speicher 2
S4
Fühler 4 Vorlauf optional
S5
unbelegt
S6
0..10V / PWM (s. 7.9.2)
+
unbelegt
-
Brücke Sensor -
Der Anschluss der Sensor Masse (S1-S4) und der 0..10V /
PWM Masse erfolgt am Klemmblock Sensor - .
Die Polung von S1 bis S4 ist dabei beliebig.
Netzspannungen 230VAC 50-60Hz Anschluss im rechten
Klemmraum!
Klemme:
Anschluss für:
R1
Pumpe L (drehz.)
N
Pumpe N (drehz.)
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Umschaltventil L
N
Umschaltventil N
R3
optional (s. 7.10)
N
optional
Der Anschluss der Schutzleiter PE erfolgt an dem PE Metall-
klemmblock!
Kleinspannungen max. 12VAC/DC Anschluss im linken
Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher 1
S3
Fühler 3 Speicher 2
S4
Fühler 4 Vorlauf optional
S5
unbelegt
S6
0..10V / PWM (s. 7.9.2)
+
unbelegt
-
Brücke Sensor -
Der Anschluss der Sensor Masse (S1-S4) und der 0..10V /
PWM Masse erfolgt am Klemmblock Sensor - .
Die Polung von S1 bis S4 ist dabei beliebig.
Netzspannungen 230VAC 50-60Hz Anschluss im rechten
Klemmraum!
Klemme:
Anschluss für:
R1
Pumpe (Sp.1) L (drehz)
N
Pumpe (Speicher1) N (drehz.)
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Pumpe (Speicher 2) L
N
Pumpe (Speicher 2) N
R3
optional (s. 7.10)
N
optional
Der Anschluss der Schutzleiter PE erfolgt an dem PE Metall-
klemmblock!
