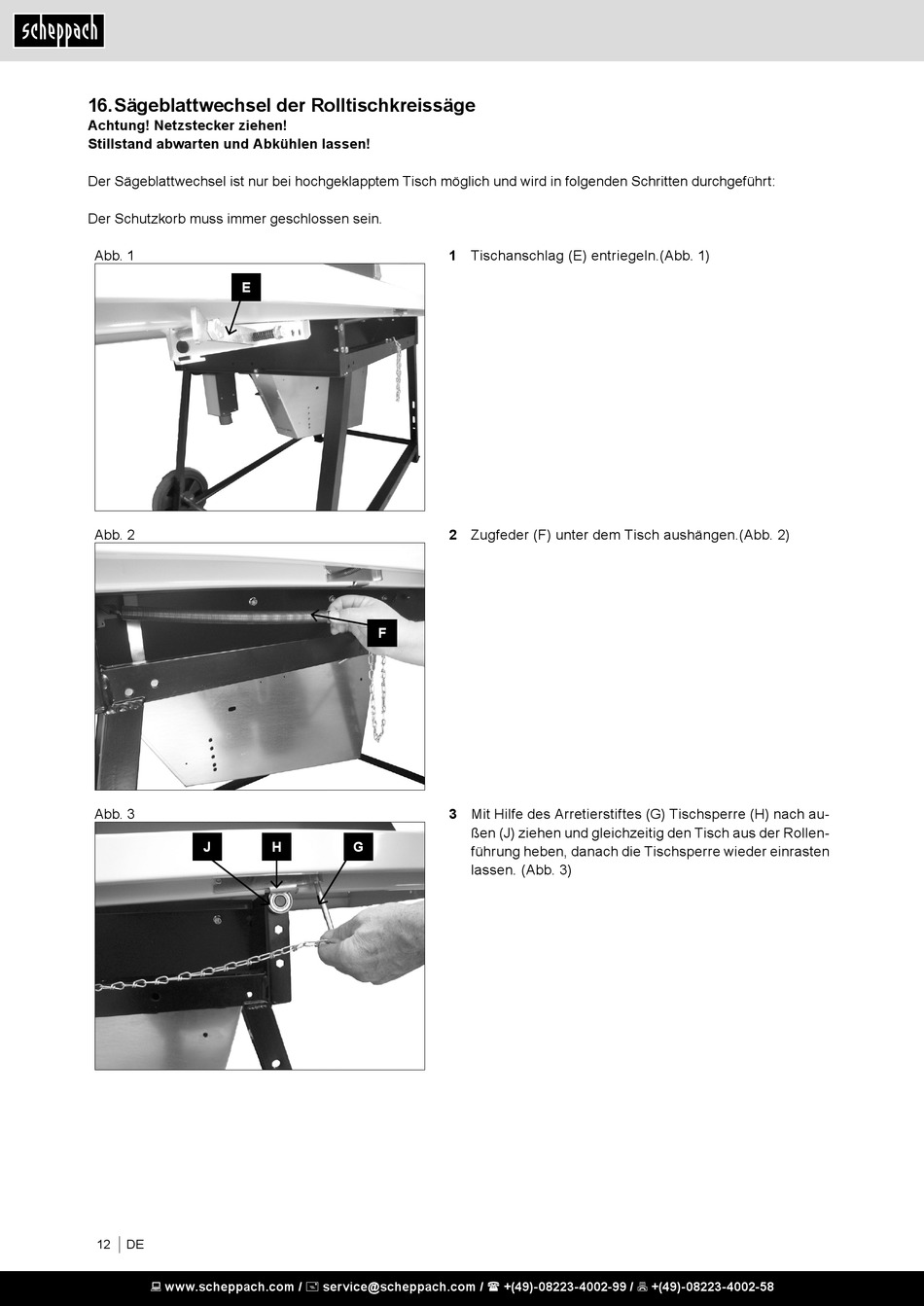

16. Sägeblattwechsel der Rolltischkreissäge
Achtung! Netzstecker ziehen!
Stillstand abwarten und Abkühlen lassen!
Der Sägeblattwechsel ist nur bei hochgeklapptem Tisch möglich und wird in folgenden Schritten durchgeführt:
Der Schutzkorb muss immer geschlossen sein.
Abb. 1
E
Abb. 2
Abb. 3
J
12 DE
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
F
H G
1 Tischanschlag (E) entriegeln.(Abb. 1)
2 Zugfeder (F) unter dem Tisch aushängen.(Abb. 2)
3 Mit Hilfe des Arretierstiftes (G) Tischsperre (H) nach au-
ßen (J) ziehen und gleichzeitig den Tisch aus der Rollen-
führung heben, danach die Tischsperre wieder einrasten
lassen. (Abb. 3)
