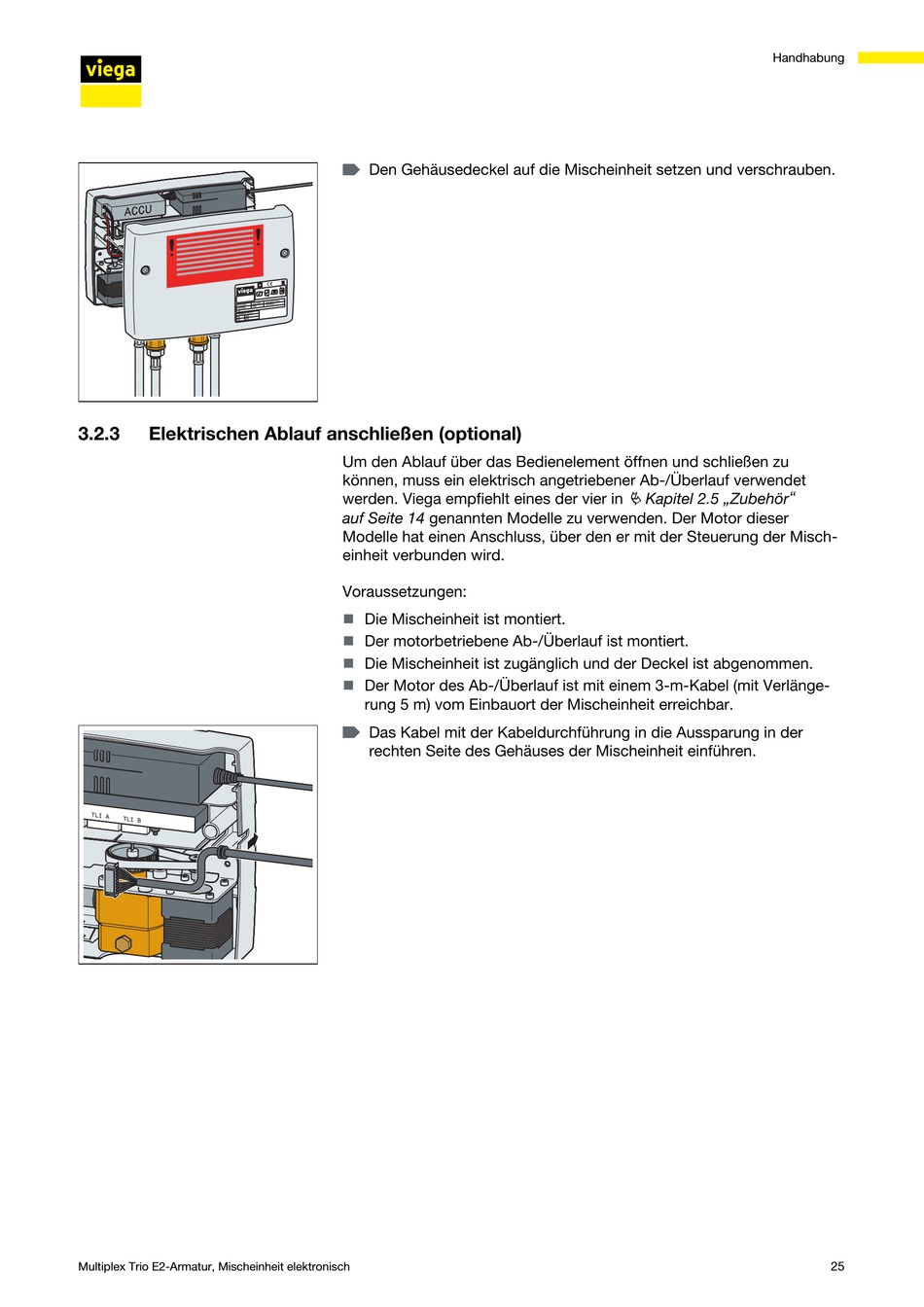

3.2.3
Elektrischen Ablauf anschließen (optional)
Multiplex Trio E2-Armatur, Mischeinheit elektronisch
▶
Den Gehäusedeckel auf die Mischeinheit setzen und verschrauben.
Um den Ablauf über das Bedienelement öffnen und schließen zu
können, muss ein elektrisch angetriebener Ab-/Überlauf verwendet
werden. Viega empfiehlt eines der vier in
auf Seite 14 genannten Modelle zu verwenden. Der Motor dieser
Modelle hat einen Anschluss, über den er mit der Steuerung der Misch‐
einheit verbunden wird.
Voraussetzungen:
Die Mischeinheit ist montiert.
n
Der motorbetriebene Ab-/Überlauf ist montiert.
n
Die Mischeinheit ist zugänglich und der Deckel ist abgenommen.
n
Der Motor des Ab-/Überlauf ist mit einem 3-m-Kabel (mit Verlänge‐
n
rung 5 m) vom Einbauort der Mischeinheit erreichbar.
▶
Das Kabel mit der Kabeldurchführung in die Aussparung in der
rechten Seite des Gehäuses der Mischeinheit einführen.
Handhabung
Ä Kapitel 2.5 „Zubehör"
