- Seite 1 Gebrauchsanleitung Füllventilset für UP-Spülkasten 3L Modell Baujahr (ab) 8580.5 01/2020...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Anwendungsbereich 2.2 Übersicht Handhabung 3.1 Montage 3.1.1 Füllventilset wechseln 3.2 Füllventilset reinigen 3.3 Entsorgung Füllventilset... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation

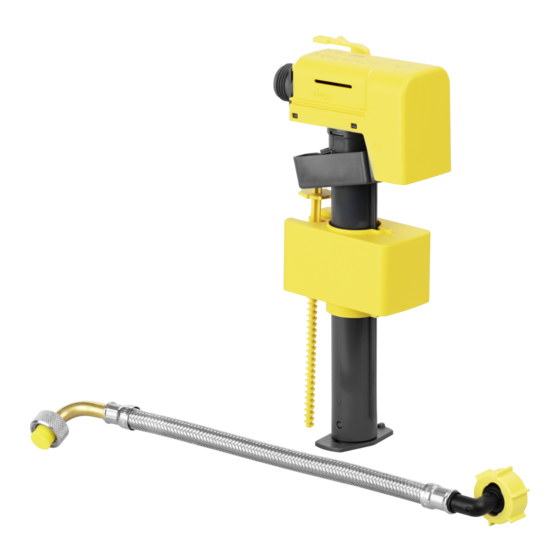

Produktinformation Produktinformation Anwendungsbereich Das Füllventilset dient zum Befüllen des UP‑Spülkastens 3L. Übersicht Abb. 1: Füllventilset Füllventil Schlauch Füllventilhalter Füllventilhaltersicherung Füllventilset... -
Seite 5: Handhabung
Handhabung Handhabung Montage 3.1.1 Füllventilset wechseln ▶ Die Verriegelung der Abdeckplatte um 90° gegen den Uhrzeigersinn drehen. ▶ Die Abdeckplatte entnehmen. ▶ Das Eckventil schließen. ▶ Den Flexschlauch am Füllventil lösen. Füllventilset... - Seite 6 Handhabung ▶ Die Sicherung am Füllventil lösen. ▶ Das Füllventil im Spülkasten lösen. ▶ Das Füllventil im Spülkasten drehen. ▶ Das Füllventil im Spülkasten drehen. ▶ Das Füllventil entnehmen. ▶ Das Füllventil entnehmen und entsorgen. Füllventilset...
- Seite 7 Handhabung ▶ Den Wasserzulaufschlauch vom Eckventil lösen. ▶ Den Wasserzulaufschlauch lösen und entsorgen. ▶ Den Füllventilhalter am Füllventil befestigen. ▶ Das Füllventil drehen. ▶ Das Füllventil in den Spülkasten führen. ▶ Das Füllventil im Spülkasten drehen. Füllventilset...
- Seite 8 Handhabung ▶ Das Füllventil einsetzen. ▶ Der Clip rastet hörbar ein. ▶ Den Wasserzulaufschlauch einsetzen. ▶ Den Wasserzulaufschlauch mit dem Füllventil verschrauben. ▶ Die Schutzkappe vom Wasserzulaufschlauch entfernen. ▶ Den Wasserzulaufschlauch und das Eckventil miteinander ver‐ schrauben. ▶ Das Eckventil wieder öffnen. INFO! Prüfen Sie das Eckventil und das Füllventil auf Dichtheit.
- Seite 9 Handhabung ▶ Die Abdeckplatte in den Spülkasten einsetzen. ▶ Die Verriegelung der Abdeckplatte um 90° im Uhrzeigersinn drehen. Füllventilset...
-
Seite 10: Füllventilset Reinigen
Handhabung Füllventilset reinigen ▶ Die Füllventilhaltersicherung entfernen. ▶ Den Füllventilhalter entfernen. ▶ Das Füllventil um 180° drehen. ▶ Die Rasten der Abdeckung aufklappen. Füllventilset... - Seite 11 Handhabung ▶ Die Abdeckung nach oben entnehmen. ▶ Die Aufhängung des Schwimmers aufbiegen. ▶ Die Aufhängung nach unten schieben. ▶ Den Befestigungskranz durch eine 45°-Drehung mit einer Spitz‐ zange gegen den Uhrzeigersinn lösen. Füllventilset...
- Seite 12 Handhabung ▶ Das Verschlussstück demontieren. ▶ Das Membranventil demontieren. HINWEIS! Zerlegen Sie das Membranventil nicht in seine Bau‐ teile, um Beschädigungen zu vermeiden. ▶ Das Membranventil bei Bedarf unter fließendem Wasser reinigen. Füllventilset...
- Seite 13 Handhabung ▶ Den Ventilsitz ebenfalls reinigen. ▶ Das Membranventil montieren, dabei auf korrekten Sitz achten. ▶ Den Befestigungskranz durch eine 45°-Drehung im Uhrzeigersinn festziehen. ▶ Die Aufhängung des Schwimmers wieder auf das Schlussstück montieren. Füllventilset...
-
Seite 14: Entsorgung
Handhabung ▶ Die Abdeckung montieren. ▶ Das Ventil im Spülkasten montieren, siehe Ä Kapitel 3.1.1 „Füllven‐ tilset wechseln“ auf Seite 5. ▶ Die Funktion prüfen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. - Seite 15 Viega Supply Chain GmbH & Co. KG service-technik@viega.de viega.de DE • 2020-07 • VPN200313...
