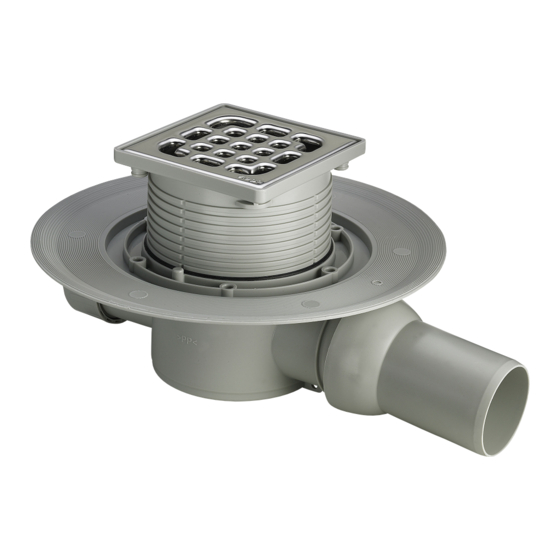

- Seite 1 Advantix-Badablauf Gebrauchsanleitung Modell Baujahr: 4935.1 ab 01/2003 de_DE...
- Seite 2 Advantix-Badablauf 2 von 26...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Normen und Regelwerke Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien 2.2.3 Ablaufleistung Produktbeschreibung 2.3.1 Übersicht 2.3.2 Technische Daten Verwendungsinformationen 2.4.1 Einbauvarianten 2.4.2 Abdichtung 2.4.3 Brandschutz Erforderliches Zubehör Handhabung Montageinformationen 3.1.1 Wichtige Hinweise 3.1.2 Einbaumaße 3.1.3... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... - Seite 5 Über diese Gebrauchsanleitung Zusätzliche Hinweise und Tipps. Advantix-Badablauf 5 von 26...
-
Seite 6: Produktinformation
Produktinformation 2 Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Abdichtung Geltungsbereich / Hinweis Für Deutschland geltendes Regel‐ werk Beanspruchungsklasse des ZDB-Merkblatt 8/2012 Untergrunds sowie geeignete Ver‐ bundabdichtung Beanspruchungsklasse des Leitfaden zur Abdichtung im Ver‐ Untergrunds sowie geeignete Ver‐ bund (AIV) bundabdichtung Zugelassene Verbundabdich‐... -
Seite 7: Bestimmungsgemäße Verwendung
Produktinformation Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche Der Ablauf ist ausgelegt für kleine bis mittlere Wassermengen, wie sie z. B. im privaten Wohnungsbau anfallen. Technische Informationen siehe Ä Kapitel 2.3.2 „Technische Daten“ auf Seite 8. Der Ablauf mit einem waagerechten Ablaufstutzen ist sowohl für die Montage in einer Deckenaussparung als auch für die Montage auf einer Decke geeignet. -
Seite 8: Ablaufleistung
Produktinformation 2.2.3 Ablaufleistung Ablaufleistung bei einer Anstauhöhe von 10 mm über dem Rost: 0,4 l/s Ablaufleistung bei einer Anstauhöhe von 20 mm über dem Rost: 0,6 l/s Ablaufleistung über den seitlichen Zulauf: 1,2 l/s Die Werte sind abhängig von der Gesamthöhe des Ablaufkörpers. Produktbeschreibung 2.3.1 Übersicht... -
Seite 9: Verwendungsinformationen
Produktinformation Abmessungen und Ein‐ Ä Kapitel 3.1.2 „Einbaumaße“ auf Seite 17 bauhöhe Sperrwasserhöhe 30 mm Belastungsklasse K = 300 kg Verwendungsinformationen 2.4.1 Einbauvarianten Montage in einer Rohbetondecke Die Montage des Ablaufs in einer Rohbetondecke sieht folgendermaßen aus: Der Ablauf wird in einer Deckenaussparung platziert und anschlie‐ ßend eingegossen. -
Seite 10: Abdichtung
Produktinformation HINWEIS! Die Ausführung einer Deckenaussparung muss in jedem Fall mit den folgenden Personen abgestimmt werden: – einem Statiker – dem vor Ort tätigen Brandschutzsachverständigen bzw. dem Fachbauleiter Brandschutz Gegebenenfalls muss ein baurechtlicher Eignungsnachweis bzw. ein Gutachten vorliegen. 2.4.2 Abdichtung Der Ablauf kann sowohl konventionell als auch durch eine Verbundab‐... - Seite 11 Produktinformation Konventionelle Abdichtung Der Flansch des Ablaufs ist für die konventionelle Abdichtung vorge‐ sehen. Um den Ablauf konventionell abzudichten, benötigen Sie eine geeignete Abdichtungsmanschette und einen Klemmring, mit dem die Manschette befestigt wird Ä Kapitel 2.5 „Erforderliches Zubehör“ auf Seite 14. Abb.
- Seite 12 Produktinformation Verbundabdichtung Zum Schutz gegen Durchfeuchtung flüssig zu verarbeitende Abdich‐ tungsfolien direkt unterhalb der Fliesen auf Estrich und Wände auf‐ tragen. Die Bestimmung der Beanspruchungsklasse und des Unter‐ grunds sowie die Auswahl der geeigneten Verbundabdichtung muss gemäß geltenden Normen und Regelwerken durchgeführt werden, siehe: Ä...
- Seite 13 Produktinformation Wichtige Hinweise Für die fachgerechte Abdichtung ist eine sorgfältige Planung erforder‐ lich. Dazu muss abhängig von der jeweiligen Feuchtigkeitsbeanspru‐ chungsklasse und der Art des Untergrunds eine geeignete Verbundab‐ dichtung mit baurechtlichem Verwendbarkeitsnachweis ausgewählt werden. Weiterhin folgende Faktoren berücksichtigen: Ablauf oder Duschrinne muss mit einem Spezialflansch ausgestattet sein, der über eine klebefähige Oberfläche und eine Breite von min.
-
Seite 14: Brandschutz
Produktinformation Zulässige Verbundabdichtungen In Verbindung mit geeigneten Abläufen dürfen nur zugelassene Verbun‐ dabdichtungen mit baurechtlichen Verwendbarkeitsnachweisen einge‐ setzt werden. Siehe Ä „Regelwerke aus Abschnitt: Abdichtung“ auf Seite 6. Verarbeitungsinformationen finden Sie in den Anleitungen zu dem jewei‐ ligen Produkt. 2.4.3 Brandschutz Advantix-Duschrinnen und -Abläufe können brandsicher ausgeführt werden. - Seite 15 Produktinformation Siebeinsatz Um Schmutz aufzufangen, kann der Ablauf mit Siebeinsatz (Modell 4958) versehen werden. Zubehör für die konventionelle Abdichtung Wenn eine konventionelle Abdichtung erfolgen soll, werden eine pas‐ sende Abdichtungsmanschette und ein Klemmring benötigt. Ein entsprechendes Set finden Sie im Katalog (Modell 4948.31). Zubehör für die Verbundabdichtung Wenn eine Verbundabdichtung erfolgen soll, wird ein passendes Auf‐...
- Seite 16 Produktinformation Geruchsperre Advantix-Abläufe können mit einer zusätzlichen Geruchsperre ausge‐ stattet werden, die den Ablauf auch dann geruchssicher verschließt, wenn das Sperrwasser im Geruchverschluss ausgetrocknet ist. Geruch‐ belästigungen werden so auch bei selten benutzten Abläufen verhindert. Geruchsperren finden Sie im Katalog. Advantix-Badablauf 16 von 26...
-
Seite 17: Handhabung
Nach der Montage: Der Flansch des Ablaufs muss vollflächig untermörtelt werden. 3.1.2 Einbaumaße Ø220 Ø100 Abb. 7: Maßzeichnung Modell 4935.1 3.1.3 Werkzeug und Material Benötigtes Material ggf. Abdichtungsmanschette, Klemmring, passende Schrauben Aufsatz mit Rost, falls nicht im Lieferumfang enthalten Ä Kapitel 2.3.1 „Übersicht“... -
Seite 18: Montage
Handhabung ggf. Aufstockelement für Verbundabdichtung Modell 4925 Material zur Befestigung des Ablaufs Montage 3.2.1 Ablauf anschließen An das Abwassersystem anschließen Vor dem Einbringen des Ablaufes in den Bodenaufbau muss der Anschluss an das Abwassersystem erfolgen. Gehen Sie dazu wie folgt vor: Voraussetzungen: Für den Anschluss an das Abwassersystem liegt bereits ein Rohr bis... -
Seite 19: Für Die Folgegewerke Vorbereiten
Handhabung Schutzstopfen entnehmen. Gleitring und Dichtung vom Schutzstopfen entnehmen. Überwurfmutter, Gleitring und Dichtung auf das Zulaufrohr schieben. Zulaufrohr mindestens 1,5 cm tief in den Zulauf des Ablaufes einste‐ cken. Zulaufrohr mit der Muffe an dem Zulauf des Ablaufes festschrauben. 3.2.2 Für die Folgegewerke vorbereiten Um den Ablauf fachgerecht in den Bodenaufbau zu integrieren, müssen einige Punkte beachtet werden. -
Seite 20: Ablauf Abdichten
Handhabung Ablauf so befestigen, dass er bei der Aufbringung der Folgegewerke nicht verrutschen kann. Zur Befestigung können die Befestigungsösen genutzt werden, die sich an der Unterseite des Ablaufes befinden. Vor allem muss ein Aufschwimmen des Ablaufes verhindert werden, wenn er mit Beton oder Estrich eingegossen werden soll. Gelben Schutzstopfen einsetzen. - Seite 21 Dichtring einsetzen. Der Dichtring muss in der Kerbe zwischen Flansch und Schraublö‐ chern liegen. INFO! Die Viega Abdichtungsmanschette hat zwei unterschied‐ lich beschichtete Seiten. Eine Seite ist mit Bitumen und eine Seite ist mit EPDM beschichtet. Wenn die weitere Abdichtung mit Bitumen-Abdichtungsbahnen erfolgt, muss die Abdichtungsman‐...
- Seite 22 Handhabung Klemmflansch so auf der Abdichtungsmanschette ausrichten, dass die Schraublöcher sichtbar sind. Klemmflansch fest mit dem Ablauf verschrauben. Die Befestigungsschrauben des Klemmrings dürfen nur in die Schraublöcher des Ablaufs eingedreht werden. ð Der Ablauf ist abgedichtet und die restlichen Abdichtungs‐ manschetten können verlegt werden.
-
Seite 23: Aufsatz Montieren
Handhabung Verbundabdichtung auf den trockenen Estrich auftragen und bis an die innere Kante des Flanschvlieses streichen. HINWEIS! Verwendungshinweise des Herstellers der Verbun‐ dabdichtung beachten. Abdichtungsmanschette in die Verbundabdichtung einlegen. Zweite Schicht Verbundabdichtung auf die Abdichtungsmanschette und ggf. auf den Boden auftragen. 3.2.4 Aufsatz montieren Zum Abschluss der Montage des Ablaufes muss noch der Aufsatz mit... - Seite 24 Handhabung Höhe des Bodenaufbaues von der Kante im Inneren des Ablaufs bis zur Oberkante der Fliesen ermitteln. Gemessene Höhe beginnend mit der Oberkante des Rahmens auf den Aufsatz übertragen. Aufsatz auf der angezeichneten Höhe absägen. Wenn notwendig, Rückstaudichtung in die unterste Rille des Auf‐ satzes einlegen.
-
Seite 25: Pflege
Handhabung Pflege 3.3.1 Pflegehinweise Zur regelmäßigen Pflege und zur Vermeidung von Kalkflecken auf Rost und Rahmen normale Seife oder ein mildes Reinigungsmittel ver‐ wenden. Keine Scheuermittel oder kratzende Gegenstände benutzen. Grobe Verschmutzungen, auch im Bereich des Ablaufkörpers und des Siphons, können mit haushaltsüblichem Reiniger beseitigt werden. Das Reinigungsmittel nach der vorgeschriebenen Einwirkzeit sehr gründlich mit klarem Wasser abspülen. -
Seite 26: Entsorgung
Handhabung Ablauf reinigen. Tauchrohr wieder einsetzen. Rost wieder einsetzen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Advantix-Badablauf 26 von 26...
