- Seite 1 Gebrauchsanleitung Eleganta- Flaschengeruchverschluss Messing verchromt Modell Baujahr (ab) 5788 12/2000...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht 2.2.2 Technische Daten 2.3 Zubehör Handhabung 3.1 Montageinformationen 3.1.1 Einbaumaße 3.2 Montage 3.2.1 Flaschengeruchverschluss montieren 3.3 Pflege 3.4 Entsorgung Eleganta-Flaschengeruchverschluss...
- Seite 3 Montage, Installation und gegebenenfalls Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐ weise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Eleganta-Flaschengeruchverschluss...
-
Seite 4: Kennzeichnung Von Hinweisen
Über diese Gebrauchsanleitung Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch entsprechende Piktogramme besonders gekennzeichnet. GEFAHR! Warnt vor möglichen lebensgefährlichen Verletzungen. WARNUNG! Warnt vor möglichen schweren Verletzungen. VORSICHT! Warnt vor möglichen Verletzungen. HINWEIS! Warnt vor möglichen Sachschäden. Zusätzliche Hinweise und Tipps. -
Seite 5: Produktinformation
Produktinformation Produktinformation Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche HINWEIS! Beschädigungsgefahr durch ungeeignete Flüssigkeiten Um den Ablauf nicht zu beschädigen, leiten Sie nur fol‐ gende Flüssigkeiten ein: Haushaltsübliche Abwässer mit Temperaturen bis 95 °C Der ph-Wert muss größer als 4 und kleiner als 10 sein. Der Eleganta-Flaschengeruchverschluss ist für Waschbecken mit 1¼... -
Seite 6: Produktbeschreibung

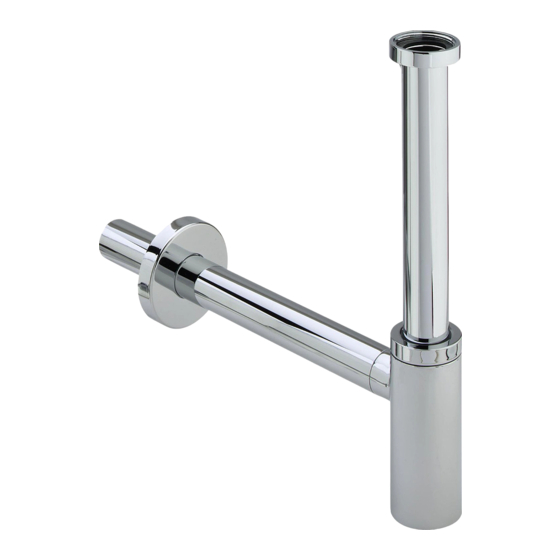

Produktinformation Produktbeschreibung 2.2.1 Übersicht Flaschengeruchverschluss mit Tasse 2.2.2 Technische Daten DN (Durchmesser Nominal) DN 32 mm Abgangsrohr Anschluss Ablaufbogen 1¼ Sperrwasserhöhe 50 mm Eleganta-Flaschengeruchverschluss... - Seite 7 Produktinformation Zubehör Das hier aufgeführte Zubehör ist nicht im Lieferumfang enthalten. Es muss bei Bedarf separat erworben werden. Eleganta-Eckventil Modell 5788.45 Eleganta-Rohr Modell 5788.70 Eleganta-Flaschengeruchverschluss...
-
Seite 8: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Einbaumaße Abb. 1: Maßzeichnung Eleganta-Flaschengeruchverschluss... -
Seite 9: Flaschengeruchverschluss Montieren
Handhabung Montage 3.2.1 Flaschengeruchverschluss montieren Voraussetzungen: Der Waschtisch ist montiert. Die Entwässerungsleitung ist installiert. Die Eckventile sind montiert. ▶ Das Verstellrohr mit der Überwurfmutter montieren. ▶ Die Einbauhöhe und Tiefe messen. ▶ Das Ablauf- und das Verstellrohr bei Bedarf kürzen. ▶... -
Seite 10: Entsorgung
Handhabung ▶ Den Stopfen eindrehen. Pflege HINWEIS! Beschädigungsgefahr durch ungeeignete Reinigungsmittel. Folgende Reinigungsmittel können verchromte Oberflä‐ chen beschädigen und dürfen deshalb nicht verwendet werden: Scheuermittel kratzende Schwämme Kalk-, Gips- oder Zementlöser Lösungsmittel oder andere säurehaltige Reiniger Grobe Verschmutzungen, auch im Bereich des Geruchverschlusses, mit haushaltsüblichem Reiniger beseitigen. - Seite 11 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-01 • VPN210503...
