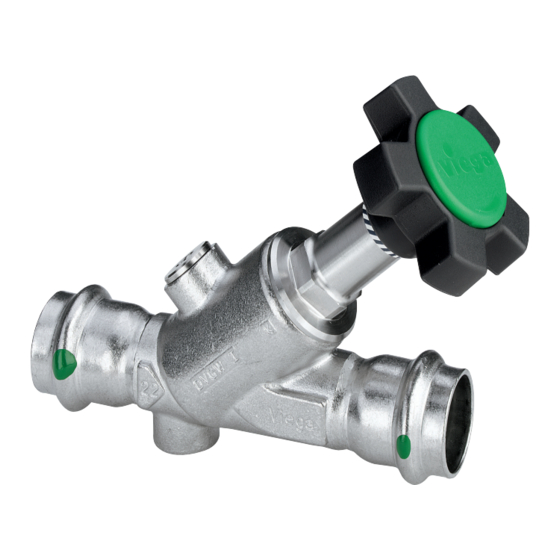

- Seite 1 Easytop Inox-Schrägsitzventil (Freistrom- ventil) mit SC-Contur Gebrauchsanleitung für die Trinkwasser-Installation Modell Baujahr: 2337 ab 10/2004 de_DE...
- Seite 2 Easytop Inox-Schrägsitzventil (Freistromventil) mit SC-Contur 2 von 19...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung Zielgruppen Kennzeichnung von Hinweisen Produktinformation Normen und Regelwerke Bestimmungsgemäße Verwendung 2.2.1 Einsatzbereiche 2.2.2 Medien Produktbeschreibung 2.3.1 Übersicht 2.3.2 Pressanschluss mit SC-Contur 2.3.3 Dichtelemente 2.3.4 Kennzeichnungen an Bauteilen 2.3.5 Kompatible Bauteile 2.3.6 Technische Daten Verwendungsinformationen 2.4.1 Korrosion Optionales Zubehör Handhabung... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 5: Produktinformation
Produktinformation 2 Produktinformation Normen und Regelwerke Regelwerke aus Abschnitt: Einsatzbereiche Geltungsbereich / Hinweis In Deutschland geltendes Regel- werk Planung, Ausführung, Betrieb und DIN EN 806 Teil 1 Wartung von Trinkwasser-Installa- tionen Planung, Ausführung, Betrieb und DIN EN 806 Teil 2 Wartung von Trinkwasser-Installa- tionen Planung, Ausführung, Betrieb und... - Seite 6 Produktinformation Regelwerke aus Abschnitt: Produktbeschreibung Geltungsbereich / Hinweis In Deutschland geltendes Regel- werk Eignung für Trinkwasser-Installati- Trinkwasserverordnung (TrinkwV) onen Eignung für Trinkwasser-Installati- DIN 50930-6 onen Anforderungen an Kunststoffkom- DVGW-Arbeitsblatt W270 ponenten für Trinkwasser-Installa- tionen Regelwerke aus Abschnitt: Übersicht Geltungsbereich / Hinweis In Deutschland geltendes Regel- werk Erfüllung der Prüfanforderungen...
-
Seite 7: Bestimmungsgemäße Verwendung
Betrieb und Wartung Trinkwasser- DIN EN 806-5 Installationen Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit dem Viega Service Center ab. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich:... -
Seite 8: Produktbeschreibung
Produktinformation Produktbeschreibung Easytop-Systemarmaturen sind gemäß geltender Richtlinien für alle Ä „Regelwerke aus Trinkwässer einsetzbar und DVGW-zertifiziert, siehe Abschnitt: Produktbeschreibung“ auf Seite 6 . Ihre Kunststoffkompo- nenten entsprechen der KTW-Empfehlung und den Anforderungen geltender Richtlinien. 2.3.1 Übersicht Die Easytop-Systemarmaturen entsprechen den Prüfanfor- derungen geltender Richtlinien, siehe Ä... -
Seite 9: Dichtelemente
Produktinformation SC-Contur Abb. 2: SC-Contur Viega Pressanschlüsse verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass die Verbindung im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei einer Dichtheits- prüfung sofort auf. -
Seite 10: Kennzeichnungen An Bauteilen
Produktinformation 2.3.4 Kennzeichnungen an Bauteilen Die Pressanschlüsse sind mit einem farbigen Punkt markiert. Dieser kennzeichnet die SC-Contur, an der bei einer versehentlich nicht ver- pressten Verbindung das Prüfmedium austritt. Das Modell ist folgendermaßen gekennzeichnet: Fließrichtungsanzeige Ä „Regelwerke Geräuschklasse I nach geltenden Richtlinien, siehe aus Abschnitt: Kennzeichnung an Bauteilen“... -
Seite 11: Verwendungsinformationen
Produktinformation DN15 DN20 DN25 DN32 DN40 1000 DN50 1000 V [l/min] Abb. 3: Leistungsdiagramm Schrägsitzventile Press-/Gewindeanschluss Verwendungsinformationen 2.4.1 Korrosion Freiverlegte Rohrleitungen und Armaturen in Räumen benötigen im Nor- malfall keinen äußeren Korrosionsschutz. Ausnahmen bestehen in folgenden Fällen: Kontakt zu aggressiven Baustoffen, wie nitrit- oder ammoniumhal- tigen Materialien in aggressiver Umgebung Wenn ein äußerer Korrosionsschutz erforderlich ist, die geltenden Richt-... - Seite 12 Produktinformation Abb. 4: Modell 2334 Easytop-Entleerungsventil Abb. 5: Modell 2334.5 Easytop-Verlängerung Dämmschalen EPS-Dämmschalen sind lieferbar für alle Ventilgrößen. Die zweiteiligen Schalen sind selbsthaltend und werden ohne Werkzeuge und Halte- krallen montiert; dabei schließen sie nahtlos an die Stirnflächen der Rohrleitungsdämmung an. Bei Einbau eines Entleerungsventils oder einer Verlängerung mit Entleerungsventil, wird eine Sollbruchstelle aus der Dämmschale herausgebrochen.
-
Seite 13: Handhabung
Handhabung 3 Handhabung Montageinformationen 3.1.1 Zulässiger Austausch von Dichtelementen Wichtiger Hinweis Dichtelemente in Pressverbindern sind mit ihren werkstoff- spezifischen Eigenschaften auf die jeweiligen Medien bzw. Einsatzbereiche der Rohrleitungssysteme abgestimmt und im Regelfall nur dafür zertifiziert. Der Austausch eines Dichtelements ist grundsätzlich zulässig. -
Seite 14: Benötigtes Werkzeug
Entgrater und Farbstift zum Anzeichnen Pressmaschine mit konstanter Presskraft Pressbacke oder Pressring mit dazugehöriger Zugbacke, passend für den Rohrdurchmesser und mit geeignetem Profil Abb. 7: Pressbacken Empfohlene Viega Pressmaschinen: Pressgun 5 Pressgun Picco Pressgun 4E / 4B Picco Typ PT3-AH... -
Seite 15: Montage
Handhabung Montage 3.2.1 Dichtelement austauschen Dichtelement entfernen Verwenden Sie keine spitzen oder scharfkantigen Gegen- stände zum Entfernen des Dichtelements. Diese können das Dichtelement oder die Sicke beschädigen. Das Dichtelement aus der Sicke entfernen. Dichtelement einsetzen Ein neues, unbeschädigtes Dichtelement in die Sicke einsetzen. Sicherstellen, dass sich das Dichtelement vollständig in der Sicke befindet. -
Seite 16: Verbindung Verpressen
Handhabung Das Rohr mit einem Rohrschneider oder einer feinzahnigen Metall- säge durchtrennen. Riefen auf der Rohroberfläche vermeiden. 3.2.3 Verbindung verpressen HINWEIS! Undichte Pressverbindungen durch zu kurze Rohre Wenn zwei Pressverbinder auf einem Rohr ohne Abstand aneinander gesetzt werden sollen, darf das Rohr nicht zu kurz sein. - Seite 17 Handhabung Voraussetzungen: Das Rohrende ist nicht verbogen oder beschädigt. Das Rohr ist entgratet. Im Pressverbinder befindet sich das richtige Dichtelement. EPDM = schwarz glänzend Das Dichtelement ist unbeschädigt. Das Dichtelement befindet sich vollständig in der Sicke. Den Pressverbinder bis zum Anschlag auf das Rohr schieben. Die Einstecktiefe markieren.
-
Seite 18: Dichtheitsprüfung
Handhabung Die Pressbacke öffnen und rechtwinklig auf den Verbinder setzen. Die Einstecktiefe anhand der Markierung kontrollieren. Sicherstellen, dass die Pressbacke mittig auf der Sicke des Press- verbinders sitzt. Den Pressvorgang durchführen. Die Pressbacke öffnen und entfernen. ð Die Verbindung ist verpresst. 3.2.4 Dichtheitsprüfung Vor der Inbetriebnahme muss der Installateur eine Dichtheitsprüfung... -
Seite 19: Entsorgung
Für Betrieb und Wartung von Trinkwasser-Installationen die geltenden Ä „Regelwerke aus Abschnitt: Wartung“ Richtlinien beachten, siehe auf Seite 7 . Viega empfiehlt, die Armatur regelmäßig zu betätigen und auf Funktion zu prüfen. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß...
