Rohrunterbrecher
Multiplex Trio E2-Armatur, Mischeinheit elektronisch
Für die Montage des Ab-/Überlaufs gelten folgende Voraussetzungen:
Die Badewanne ist installiert.
n
Die Entwässerungsleitung ist bis zur Badewanne verlegt.
n
Die Unterseite der Badewanne ist zugänglich.
n
Um sicherzustellen, dass kein Badewasser in die Trinkwasser-Installa‐
tion zurückfließen kann, muss in die Rohrleitung zwischen der Mischein‐
heit und dem Wanneneinlauf ein Rohrunterbrecher installiert werden.
Die folgende schematische Abbildung gibt an, wie dieser Aufbau aus‐
sehen sollte:

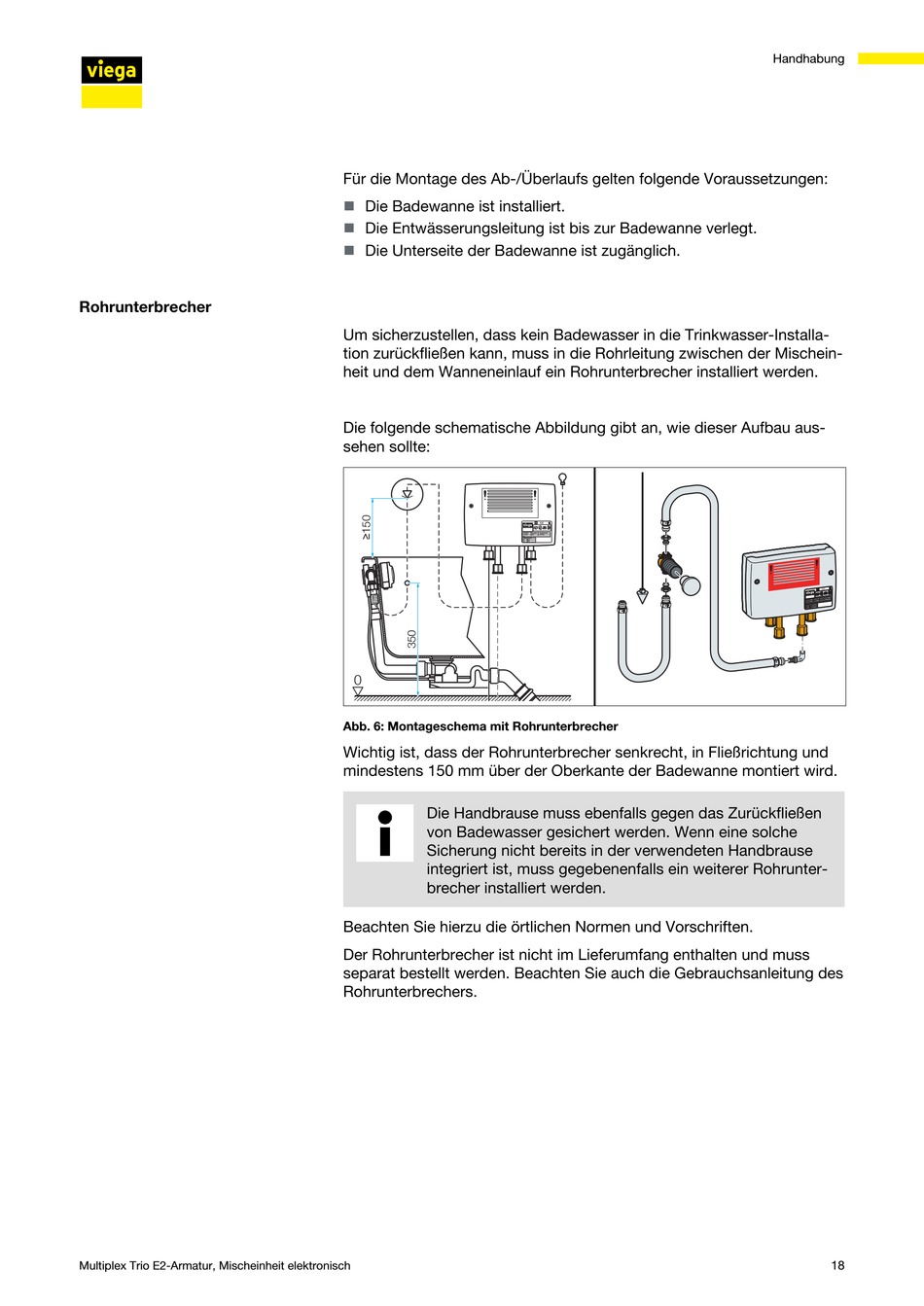

Abb. 6: Montageschema mit Rohrunterbrecher
Wichtig ist, dass der Rohrunterbrecher senkrecht, in Fließrichtung und
mindestens 150 mm über der Oberkante der Badewanne montiert wird.
Die Handbrause muss ebenfalls gegen das Zurückfließen
von Badewasser gesichert werden. Wenn eine solche
Sicherung nicht bereits in der verwendeten Handbrause
integriert ist, muss gegebenenfalls ein weiterer Rohrunter‐
brecher installiert werden.
Beachten Sie hierzu die örtlichen Normen und Vorschriften.
Der Rohrunterbrecher ist nicht im Lieferumfang enthalten und muss
separat bestellt werden. Beachten Sie auch die Gebrauchsanleitung des
Rohrunterbrechers.
Handhabung
18
