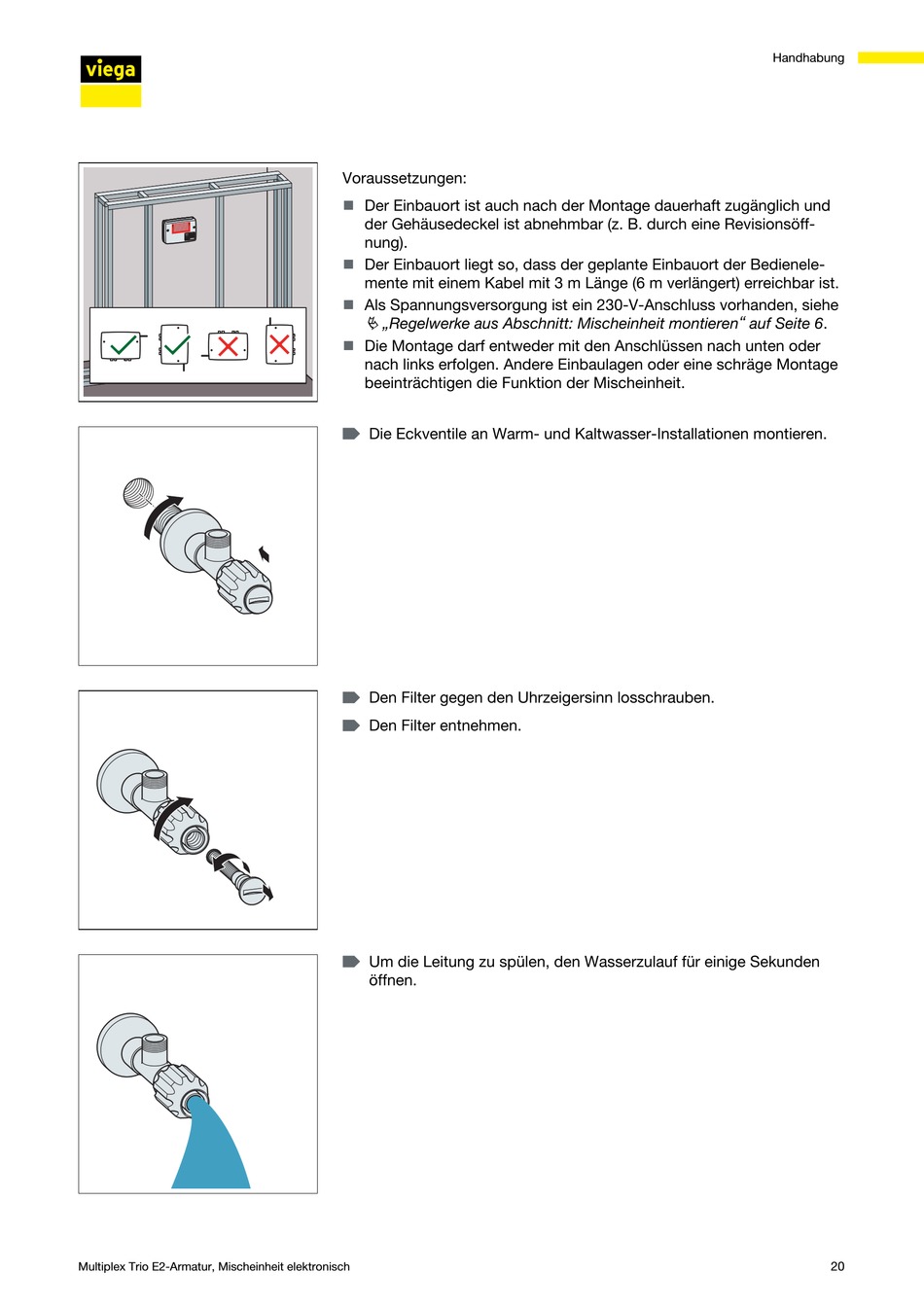

Multiplex Trio E2-Armatur, Mischeinheit elektronisch
Voraussetzungen:
Der Einbauort ist auch nach der Montage dauerhaft zugänglich und
n
der Gehäusedeckel ist abnehmbar (z. B. durch eine Revisionsöff‐
nung).
Der Einbauort liegt so, dass der geplante Einbauort der Bedienele‐
n
mente mit einem Kabel mit 3 m Länge (6 m verlängert) erreichbar ist.
Als Spannungsversorgung ist ein 230-V-Anschluss vorhanden, siehe
n
Ä „Regelwerke aus Abschnitt: Mischeinheit montieren" auf Seite 6.
Die Montage darf entweder mit den Anschlüssen nach unten oder
n
nach links erfolgen. Andere Einbaulagen oder eine schräge Montage
beeinträchtigen die Funktion der Mischeinheit.
▶
Die Eckventile an Warm- und Kaltwasser-Installationen montieren.
▶
Den Filter gegen den Uhrzeigersinn losschrauben.
▶
Den Filter entnehmen.
▶
Um die Leitung zu spülen, den Wasserzulauf für einige Sekunden
öffnen.
Handhabung
20
