Multiplex Trio E2-Armatur, Mischeinheit elektronisch
▶

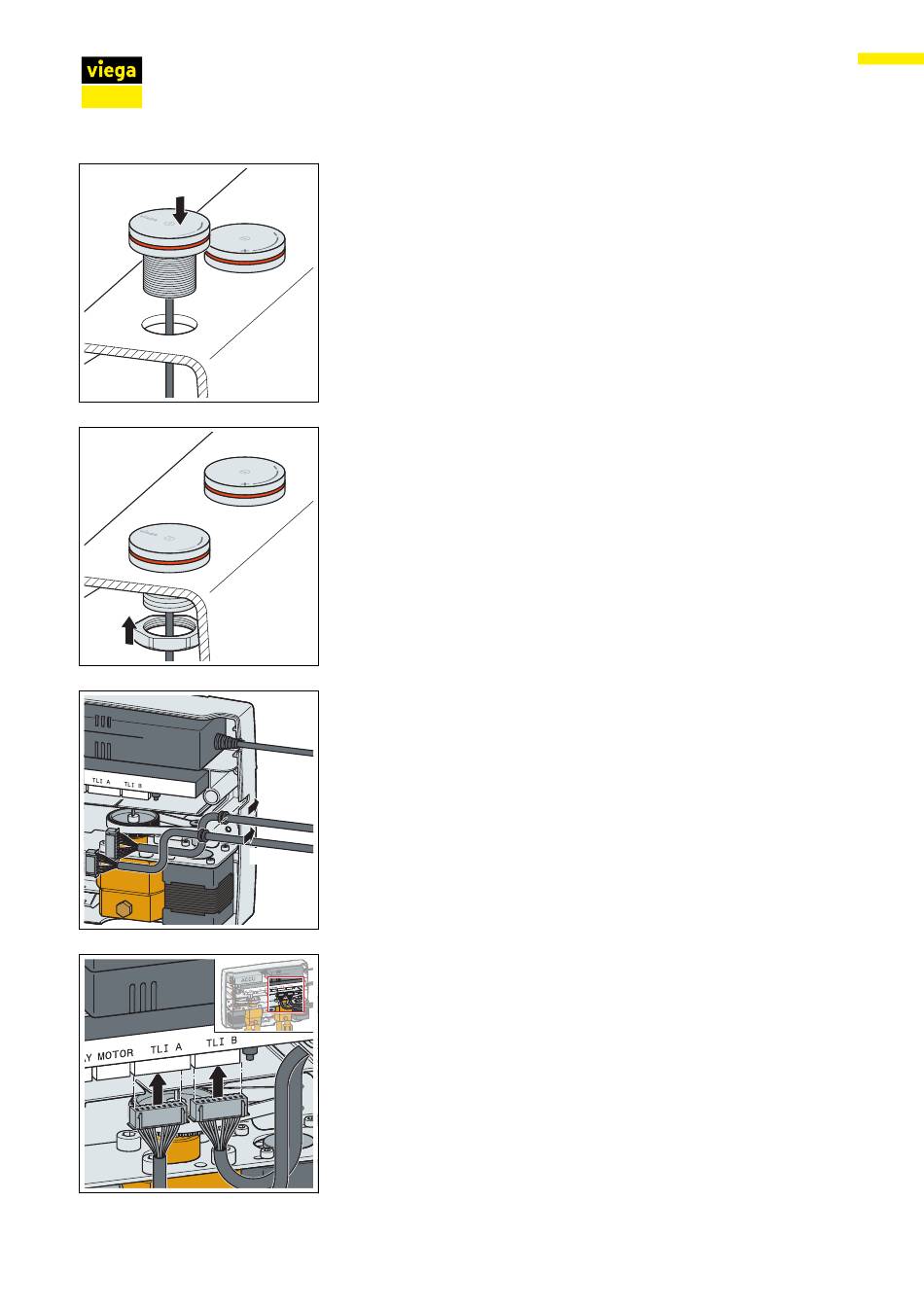

Die Bedienelemente in die Bohrlöcher einsetzen.
▶
Die Bedienelemente von unten mit der Überwurfmutter befestigen.
▶
Den Bauschutz auf die Bedienelemente setzen.
▶
Die Kabel mit der Kabeldurchführung in die Aussparung in der
rechten Seite des Gehäuses der Mischeinheit einführen.
1.
2.
▶
Die Stecker der Kabel zu den Bedienelementen an die Anschlüsse
der Steuereinheit anschließen.
An den mit „TLI A" gekennzeichneten Steckplatz Bedienelement A
(mit Viega Schriftzug) anschließen.
An den mit „TLI B" gekennzeichneten Steckplatz Bedienelement B
(ohne Schriftzug) anschließen.
Die Stecker haben an einer Längsseite rechts und links eine Nut, die
beim Einstecken nach vorne zeigen muss.
Handhabung
24
