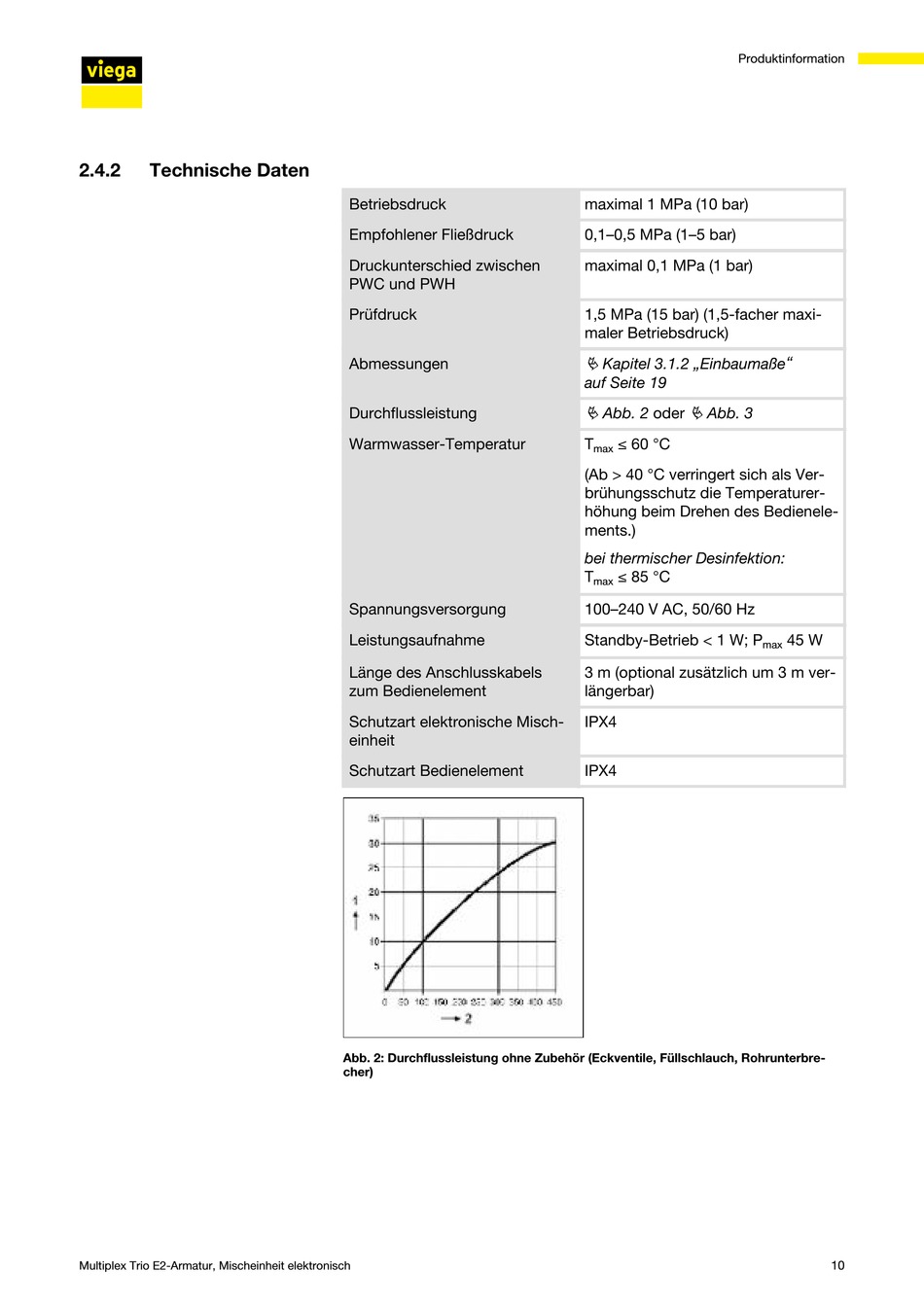

2.4.2
Technische Daten
Multiplex Trio E2-Armatur, Mischeinheit elektronisch
Betriebsdruck
Empfohlener Fließdruck
Druckunterschied zwischen
PWC und PWH
Prüfdruck
Abmessungen
Durchflussleistung
Warmwasser-Temperatur
Spannungsversorgung
Leistungsaufnahme
Länge des Anschlusskabels
zum Bedienelement
Schutzart elektronische Misch‐
einheit
Schutzart Bedienelement
Abb. 2: Durchflussleistung ohne Zubehör (Eckventile, Füllschlauch, Rohrunterbre‐
cher)
Produktinformation
maximal 1 MPa (10 bar)
0,1–0,5 MPa (1–5 bar)
maximal 0,1 MPa (1 bar)
1,5 MPa (15 bar) (1,5-facher maxi‐
maler Betriebsdruck)
Ä Kapitel 3.1.2 „Einbaumaße"
auf Seite 19
Ä Abb. 2 oder Ä Abb. 3
T
≤ 60 °C
max
(Ab > 40 °C verringert sich als Ver‐
brühungsschutz die Temperaturer‐
höhung beim Drehen des Bedienele‐
ments.)
bei thermischer Desinfektion:
T
≤ 85 °C
max
100–240 V AC, 50/60 Hz
Standby-Betrieb < 1 W; P
3 m (optional zusätzlich um 3 m ver‐
längerbar)
IPX4
IPX4
45 W
max
10
