Inhaltszusammenfassung für Viega Sanpress Inox
- Seite 1 Rohrleitungssystem Sanpress Inox Gebrauchsanleitung Baujahr: ab 10/2002 de_DE...
- Seite 2 Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 2 von 23...
-
Seite 3: Inhaltsverzeichnis
Zulässiger Austausch von Dichtelementen 3.3.4 Platzbedarf und Abstände 3.3.5 Benötigtes Werkzeug Montage 3.4.1 Dichtelement austauschen 3.4.2 Rohre biegen 3.4.3 Rohre ablängen 3.4.4 Rohre entgraten 3.4.5 Verbindung verpressen 3.4.6 Dichtheitsprüfung Wartung Entsorgung Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 3 von 23... -
Seite 4: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produktes unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 5: Produktinformation
Produktinformation 2 Produktinformation Bestimmungsgemäße Verwendung Die Nutzung des Systems für andere als die beschriebenen Einsatzbereiche und Medien muss mit dem Viega Service Center abgestimmt werden. 2.1.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich: Trinkwasser-Installationen Industrie- und Heizungsanlagen Sprinkleranlagen –... -
Seite 6: Medien

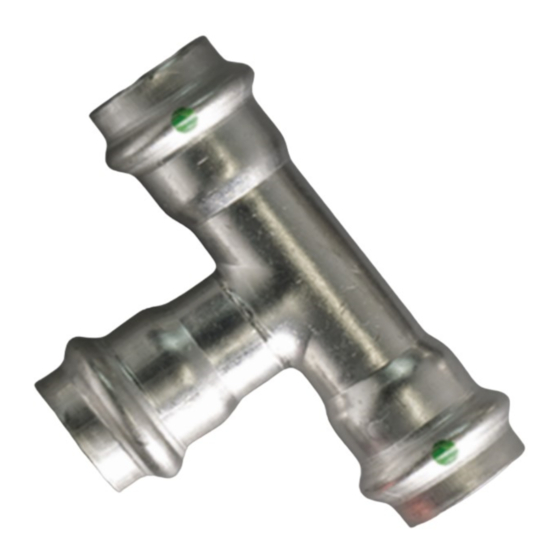

Übersicht Das Rohrleitungssystem besteht aus Pressverbindern in Verbindung mit Edelstahlrohren und den dazu passenden Presswerkzeugen. Abb. 1: Sanpress Inox-Pressverbinder Die Systemkomponenten sind in folgenden Dimensionen verfügbar: d 15 / 18 / 22 / 28 / 35 / 42 / 54. -
Seite 7: Rohre
24,1 Rohrkennzeichnung — grüner Strich Schutzkappe gelb grün Gas-Installationen nur in Verbindung mit Sanpress Inox G und Profipress G (nur bis d 28) Pressverbindern Rohrkenndaten Sanpress-Rohr (1.4401 und 1.4521) d x s [mm] Volumen pro Meter Rohrgewicht [kg/m] Rohr [l/m]... - Seite 8 Fix- und Gleitpunkte Dehnungsausgleichsstrecken (Biegeschenkel) Kompensatoren Wärmeausdehnungskoeffizienten verschiedener Rohrwerkstoffe Material Wärmeausdehnungsko- Beispiel: effizient ⍺ Längenausdehnung bei [mm/mK] Rohrlänge = 20 m und ΔT = 50 K [mm] Edelstahl 0,0165 16,5 Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 8 von 23...
-
Seite 9: Pressverbinder
Δl = ⍺ [mm/mK] × L [m] × Δϑ [K] 2.2.3 Pressverbinder Pressverbinder werden in einer Vielzahl von Bauformen angeboten. Eine Übersicht der zum System passenden Pressverbinder finden Sie im Katalog. Abb. 3: Pressverbinder Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 9 von 23... -
Seite 10: Dichtelemente
Verpressung nicht verformt. SC-Contur Abb. 4: SC-Contur Viega Pressverbinder verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass der Verbinder im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei der Dichtheitsprüfung sofort auf. -
Seite 11: Kennzeichnungen An Bauteilen
Flachkollek- trocken, Ölge- DIN EN 12828 toren halt < 25 mg/m : 105 °C — 95 °C bei Heiz- körperanbin- dung Rücksprache mit dem Viega Service Center erforderlich. Einsatzbereich des FKM-Dichtelementes Einsatzbereich Fernwärmeversorgung Solaranlagen Druckluft Anwendungsbereich Fernwärme-Versorgungs- Solarkreislauf alle Rohrleitungsab- anlagen nach der Außen-... -
Seite 12: Misch-Installationen
Rohren oder Gewindefittings aus verzinktem Stahl ver- bunden werden. Bauteile aus Edelstahl und verzinktem Stahl dürfen nicht unmittelbar verbunden werden, Gewinde-/Übergangspress- verbinder aus Rotguss werden hier empfohlen. Wenden Sie sich mit Fragen zu diesem Thema auch an das Viega Ser- vice Center. Verwendungsinformationen 2.3.1 Korrosion Das Sanpress Inox-System ist vor zu hohen Chlorid-Konzentrationen sowohl im Medium als auch durch Außeneinwirkungen zu schützen. - Seite 13 Wenn ein äußerer Korrosionsschutz erforderlich ist, sollten folgende Regelwerke beachtet werden: DIN EN 806-2 DIN 1988-200 Das Sanpress Inox-System ist für alle Trinkwässer eins- etzbar. Die Chlorid-Konzentration im Medium darf einen Höchst- wert von 250 mg/l nicht überschreiten. Bei diesem Chlorid handelt es sich nicht um ein Desinfekti- onsmittel, sondern um einen Bestandteil des Meer- und Kochsalzes (Natriumchlorid).
-
Seite 14: Handhabung
3.3.1 Montagehinweise Systemkomponenten prüfen Durch Transport und Lagerung können Systemkomponenten ggf. beschädigt worden sein. Alle Teile prüfen. Beschädigte Komponenten austauschen. Beschädigte Komponenten nicht reparieren. Verschmutzte Komponenten dürfen nicht installiert werden. Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 14 von 23... -
Seite 15: Potentialausgleich
In folgenden Situationen ist der Austausch eines Dichtelements zulässig: wenn das Dichtelement im Pressverbinder offensichtlich beschädigt ist und gegen ein werkstoffgleiches Viega Ersatz-Dichtelement aus- getauscht werden soll wenn ein EPDM-Dichtelement gegen ein FKM-Dichtelement (höhere Temperaturbeständigkeit, z. B. für industriellen Einsatz) ausge-... -
Seite 16: Platzbedarf Und Abstände
Pressen zwischen Rohr und Wand Platzbedarf PT1, Typ 2 (PT2), PT3-EH, PT3-AH, Pressgun 4B, 4E, 5 a [mm] b [mm] c [mm] Platzbedarf Picco, Pressgun Picco a [mm] b [mm] c [mm] Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 16 von 23... - Seite 17 Wenn das Rohr bei der Verpressung nicht bis zur vorgesehenen Einstecktiefe im Pressverbinder steckt, kann die Verbindung undicht werden. Bei Rohren mit dem Durchmesser d 15–28 muss die Länge des Rohrs mindestens der Gesamteinstecktiefe beider Pressverbinder entsprechen. Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 17 von 23...
-
Seite 18: Benötigtes Werkzeug
Handhabung Mindestabstand bei Pressbacken d 15–54 [mm] Z-Maße Die Z-Maße erhalten Sie unter www.viega.de. 3.3.5 Benötigtes Werkzeug Für die Herstellung einer Pressverbindung werden folgende Werkzeuge benötigt: Rohrabschneider oder feinzahnige Metallsäge Entgrater und Farbstift zum Anzeichnen Pressmaschine mit konstanter Presskraft Pressbacke oder Pressring mit dazugehöriger Zugbacke, passend für den Rohrdurchmesser und mit geeignetem Profil... -
Seite 19: Montage
Diese können das Dichtelement oder die Sicke beschädigen. Dichtelement aus der Sicke entfernen. Dichtelement einsetzen Neues, unbeschädigtes Dichtelement in die Sicke einsetzen. Prüfen, ob sich das Dichtelement vollständig in der Sicke befindet. Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 19 von 23... -
Seite 20: Rohre Biegen
Die Rohrenden müssen nach dem Kürzen innen und außen sorgfältig entgratet werden. Durch das Entgraten werden Beschädigungen des Dichtelements oder das Verkanten des Pressverbinders bei der Montage vermieden. Emp- fohlen wird die Verwendung eines Entgraters (Modell 2292.2). Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 20 von 23... -
Seite 21: Verbindung Verpressen
Im Pressverbinder befindet sich das richtige Dichtelement. EPDM = schwarz glänzend FKM = schwarz matt Das Dichtelement ist unbeschädigt. Das Dichtelement befindet sich vollständig in der Sicke. Pressverbinder bis zum Anschlag auf das Rohr schieben. Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 21 von 23... -
Seite 22: Dichtheitsprüfung
Sicherstellen, dass die Pressbacke mittig auf der Sicke des Press- verbinders sitzt. Pressvorgang durchführen. Pressbacke öffnen und entfernen. ð Die Verbindung ist verpresst. 3.4.6 Dichtheitsprüfung Vor der Inbetriebnahme muss der Installateur eine Dichtheitsprüfung (Belastungs- und Dichtheitsprüfung) durchführen. Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 22 von 23... -
Seite 23: Wartung
Für Betrieb und Wartung von Trinkwasser-Installationen muss die DIN EN 806-5 beachtet werden. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Rohrleitungssystem Sanpress Inox Review – nicht freigegeben! 23 von 23...
