- Seite 1 Gebrauchsanleitung Sanpress Pressverbindersystem mit Pressverbindern aus Rotguss/Silizi‐ umbronze, Rohre aus Edelstahl System Baujahr (ab) Sanpress 01/1988...
-
Seite 2: Inhaltsverzeichnis
Zulässiger Austausch von Dichtelementen 3.3.4 Platzbedarf und Abstände 3.3.5 Benötigtes Werkzeug 3.4 Montage 3.4.1 Dichtelement austauschen 3.4.2 Rohre biegen 3.4.3 Rohre ablängen 3.4.4 Rohre entgraten 3.4.5 Verbindung verpressen 3.4.6 Abdrückstopfen montieren 3.4.7 Flanschverbindungen 3.4.8 Dichtheitsprüfung 3.5 Wartung 3.6 Entsorgung Sanpress... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Normen und Regelwerke Regelwerke aus Abschnitt: Bestimmungsgemäße Verwendung Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Erstellung von Trinkwasser-Instal‐ DIN 1988-200 lationen Erstellung von Trinkwasser-Instal‐ EN 806-2 lationen Regelwerk zur Werkstoffauswahl DIN EN 12502-1 Regelwerk zur Werkstoffauswahl Metall-Bewertungsgrundlage (UBA) Sanpress... - Seite 5 Wartung von Trinkwasser-Installa‐ tionen Regelwerke aus Abschnitt: Medien Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Eignung für Trinkwasser DIN 1988-200 Eignung für Trinkwasser EN 806-2 Eignung für Heizungswasser in VDI-Richtlinie 2035, Blatt 1 und Pumpen-Warmwasser-Heizungs‐ Blatt 2 anlagen Sanpress...
- Seite 6 DIN EN 806-4, Kapitel 4.2 der Materialien Regelwerke aus Abschnitt: Abdrückstopfen montieren Geltungsbereich / Hinweis In Deutschland geltendes Regel‐ werk Vorschriften für Dichtheits- und DIN EN 806–4 Belastungsprüfungen Dichtheitsprüfung für Wasser- ZVSHK-Merkblatt: Installationen "Dichtheitsprüfungen von Trink‐ wasserinstallationen mit Druckluft, Inertgas oder Wasser" Sanpress...
-
Seite 7: Bestimmungsgemäße Verwendung
Werkstoffe im Kontakt mit Trink‐ wasser des Umweltbundesamtes (UBA) geeignet. Bei einer Verwendung für andere Einsatzbereiche und bei Zweifel über die richtige Werkstoffauswahl wenden Sie sich an Viega. 2.2.1 Einsatzbereiche Der Einsatz ist u. a. in folgenden Bereichen möglich:... -
Seite 8: Medien
Chlorid-Konzentration 250 mg/l Heizungswasser für Pumpen-Warmwasser-Heizungsanlagen Druckluft gemäß der Spezifikation der verwendeten Dichtelemente EPDM bei Ölkonzentration < 25 mg/m FKM bei Ölkonzentration ≥ 25 mg/m Frostschutzmittel, Kühlsolen bis zu einer Konzentration von 50 % Dampf in Niederdruckdampf-Anlagen (nur mit FKM-Dichtelement) Sanpress... -
Seite 9: Produktbeschreibung
Molybdän für erhöhte Beständigkeit PRE-Wert 24,1 24,1 Rohrkennzeich‐ — grüner Strich nung Schutzkappe gelb grün Gas-Installationen nur in Verbindung mit Sanpress Inox G und Profipress G (nur bis d 28) Pressverbindern Für genaue Angaben siehe Einsatzbereiche metallener Installations‐ systeme. Sanpress... - Seite 10 Druckschläge auf den Baukörper oder andere Bauteile übertragen können. Folgende Befestigungsabstände einhalten: Abstand zwischen den Rohrschellen d [mm] Befestigungsabstand der Rohrschellen [m] 12,0 1,25 15,0 1,25 18,0 1,50 22,0 2,00 28,0 2,25 35,0 2,75 42,0 3,00 54,0 3,50 Sanpress...
- Seite 11 Rohrlänge L = 20 m und ΔT = 50 K [mm] Edelstahl 1.4401 0,0165 16,5 Edelstahl 1.4521 0,0104 10,4 Abb. 2: Längenausdehnung von Sanpress-Rohren 1 - Längenausdehnung ⃗ΔI [mm] 2 - Rohrlänge ⃗ l 3 - Temperaturdifferenz ⃗Δϑ [K] Sanpress...
-

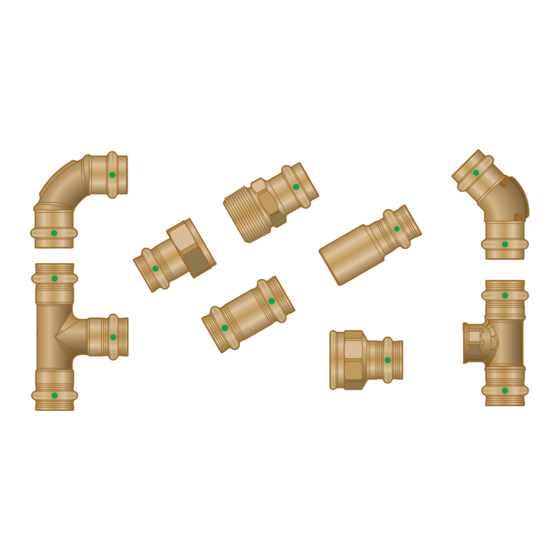

Seite 12: Pressverbinder
Verpressen nicht verformt. Abb. 3: Pressverbinder SC-Contur Viega Pressverbinder verfügen über die SC-Contur. Die SC-Contur ist eine vom DVGW zertifizierte Sicherheitstechnik und sorgt dafür, dass der Pressverbinder im unverpressten Zustand garantiert undicht ist. So fallen versehentlich nicht verpresste Verbindungen bei der Dichtheits‐... -
Seite 13: Kennzeichnungen An Bauteilen
Flachkollek‐ trocken, Ölge‐ Bemerkungen — toren halt < 25 mg/m 95 °C bei Heiz‐ körperanbin‐ dung Abstimmung mit Viega erforderlich. siehe Ä „Regelwerke aus Abschnitt: Dichtelemente“ auf Seite 6 Einsatzbereich des FKM-Dichtelements Einsatzbereich Fernwärmeversorgung Solaranlagen Druckluft Fernwärme-Versorgungs‐ alle Rohrleitungsab‐... -
Seite 14: Misch-Installationen
Rohren oder Gewindeverbindern aus verzinktem Stahl verbunden werden. Bauteile aus Edelstahl und verzinktem Stahl dürfen nicht unmittelbar verbunden werden, es werden hier Gewinde- und Übergangspressverbinder aus Rotguss/Silizium‐ bronze empfohlen. Wenden Sie sich mit Fragen zu diesem Thema an Viega. Sanpress... -
Seite 15: Verwendungsinformationen
Ä „Regelwerke aus Abschnitt: Korrosion“ auf Seite 6. Bei einer Verwendung für andere Einsatzbe‐ reiche und bei Zweifel über die richtige Werkstoffauswahl wenden Sie sich an das Viega Service Center. Die Chlorid-Konzentration im Medium darf einen Maximal‐ wert von 250 mg/l nicht überschreiten. -
Seite 16: Handhabung
Rohre unterschiedlicher Materialien getrennt lagern, um Kontaktkor‐ rosion zu vermeiden. Montageinformationen 3.3.1 Montagehinweise Systemkomponenten prüfen Durch Transport und Lagerung können Systemkomponenten beschä‐ digt worden sein. Alle Teile prüfen. Beschädigte Komponenten austauschen. Beschädigte Komponenten nicht reparieren. Verschmutzte Komponenten dürfen nicht installiert werden. Sanpress... -
Seite 17: Potenzialausgleich
In folgenden Situationen ist der Austausch eines Dichtelements zulässig: wenn das Dichtelement im Pressverbinder offensichtlich beschädigt ist und gegen ein werkstoffgleiches Viega Ersatz-Dichtelement aus‐ getauscht werden soll wenn ein EPDM-Dichtelement gegen ein FKM-Dichtelement (höhere Temperaturbeständigkeit, z. B. für industriellen Einsatz) ausge‐... -
Seite 18: Platzbedarf Und Abstände
Platzbedarf Picco, Pressgun Picco, Pressgun Picco 6, Pressgun Picco 6 Plus a [mm] b [mm] Platzbedarf Pressring [mm] [mm] Pressen zwischen Rohr und Wand Platzbedarf PT1, Typ 2 (PT2), PT3-EH, PT3-AH, Pressgun 4B, 4E, 5, 6, 6 Plus [mm] [mm] [mm] Sanpress... - Seite 19 [mm] [mm] [mm] Wandabstand Mindestabstand bei d12–54 [mm] Pressmaschine Typ 2 (PT2) Typ PT3-EH Typ PT3-AH Pressgun 4E / 4B Pressgun 5 Pressgun 6 / 6 Plus Picco / Pressgun Picco Pressgun Picco 6 / Pressgun Picco 6 Plus Sanpress...
-
Seite 20: Benötigtes Werkzeug
Benötigtes Werkzeug Für die Herstellung einer Pressverbindung werden folgende Werkzeuge benötigt: Rohrabschneider oder feinzahnige Metallsäge Entgrater und Farbstift zum Anzeichnen Pressmaschine mit konstanter Presskraft Pressbacke oder Pressring mit dazugehöriger Gelenkzugbacke, pas‐ send für den Rohrdurchmesser und mit geeignetem Profil Sanpress... -
Seite 21: Montage
Handhabung Abb. 6: Pressbacken Zur Verpressung empfiehlt Viega die Verwen‐ dung von Viega Systemwerkzeugen. Die Viega Systempresswerkzeuge wurden speziell für die Verarbeitung der Viega Pressverbindersysteme entwickelt und darauf abgestimmt. Montage 3.4.1 Dichtelement austauschen Dichtelement entfernen Verwenden Sie keine spitzen oder scharfkantigen Gegen‐... -
Seite 22: Rohre Biegen
Rohren und Dichtelementen zu vermeiden: Verwenden Sie zum Ablängen keine Trennscheiben (Winkelschleifer) oder Schneidbrenner. Verwenden Sie keine Fette und Öle (wie z. B. Schneidöl). Für Informationen zu Werkzeugen siehe auch Ä Kapitel 3.3.5 „Benö‐ tigtes Werkzeug“ auf Seite 20. Sanpress... -
Seite 23: Rohre Entgraten
Die Rohrenden müssen nach dem Kürzen innen und außen sorgfältig entgratet werden. Durch das Entgraten wird vermieden, dass das Dichtelement beschä‐ digt wird oder der Pressverbinder bei der Montage verkantet. Viega empfiehlt, einen Entgrater zu verwenden (Modell 2292.2). HINWEIS! Beschädigung durch falsches Werkzeug! Benutzen Sie zum Entgraten keine Schleifscheiben oder ähnliches Werkzeug. -
Seite 24: Verbindung Verpressen
FKM = schwarz matt ▶ Den Pressverbinder bis zum Anschlag auf das Rohr schieben. ▶ Die Einstecktiefe markieren. ▶ Die Pressbacke in die Pressmaschine einsetzen und den Halte‐ bolzen bis zum Einrasten einschieben. INFO! Beachten Sie die Anleitung des Presswerkzeugs. Sanpress... -
Seite 25: Abdrückstopfen Montieren
Belastungsprüfungen bis maximal. 0,3 MPa (3 bar). Der Abdrückstopfen (Modell 2269) darf nicht in Gas-Installationen ver‐ wendet werden. Eine über den angegebenen Anwendungszweck hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Viega übernimmt keine Haftung für Schäden durch eine nicht bestimmungsge‐ mäße Verwendung. - Seite 26 Handhabung ▶ Den Abdrückstopfen öffnen. ▶ Den Abdrückstopfen in den Pressverbinder einlegen. ▶ Den Abdrückstopfen verschrauben und handfest anziehen. ▶ Wenn bei der Befüllung einer Anlage eine Undichtigkeit auftritt, den Abdrückstopfen mit geeignetem Werkzeug nachziehen. Sanpress...
-
Seite 27: Flanschverbindungen
Streuweiten des Anzugsmoments, wodurch rechnerisch eine größere Schraubenkraft erzielt werden kann. Flanscharten Losflansch Stahl, schwarz pulverbeschichtet Pressanschluss aus Rotguss oder Siliziumbronze Modell 2259.5: 28 bis 54 mm Abb. 7: Losflansch Flanschverbindung herstellen Stellen Sie immer erst die Flanschverbindung und dann die Pressverbindung her. Sanpress... - Seite 28 ▶ Sicherstellen, dass Dichtungen frei von Fehlern und Mängeln sind und die Herstellerinformationen eingehalten werden. Die folgenden Flanschelemente mit geeignetem Schmiermittel ▶ schmieren: Schraubengewinde Unterlegscheibe Mutternauflage HINWEIS! Die Herstellerinformation zu Einsatz- und Tempera‐ turbereich des Schmiermittels beachten. Sanpress...
- Seite 29 Im Zweifelsfall die Flansche ohne Einlegen einer Dichtung versuchs‐ weise durch Anziehen der Schrauben beiziehen, um eine Parallelität und Dichtflächenabstand von ca. 10 % des Nenndrehmoments zu erreichen. Die Klaffung ist unzulässig, wenn die Flanschposition nicht ohne ▷ hohen Kraftaufwand erreicht werden kann. Sanpress...
- Seite 30 Alle Schrauben wie in Schritt 1 mit 100 % des Sollanzugsmoments anziehen. ▶ Alle Schrauben nochmals mit vollem Sollanzugsmoment umlaufend nachziehen. Diesen Vorgang so oft wiederholen, bis sich die Muttern bei Aufbringen des vollen Anzugsmoments nicht mehr weiterdrehen lassen. Sanpress...
- Seite 31 Handhabung Erforderliche Anzugsmomente Anzugsmomente Sanpress-Flanschübergänge Anzugsmo‐ Artikel‐ Schrauben‐ Festigkeits‐ Modell Gewinde nummer ment [Nm] länge [mm] klasse 479 855 479 879 2259.5 479 886 479 893 Flanschverbindung lösen Vor Beginn der Demontage einer bestehenden Flanschverbindung gegebenenfalls die Freigabe und einen Arbeitserlaubnisschein vom zuständigen Betrieb einholen, dabei Folgendes beachten:...
-
Seite 32: Dichtheitsprüfung
Für Betrieb und Wartung von Trinkwasser-Installationen die geltenden Richtlinien beachten, siehe Ä „Regelwerke aus Abschnitt: Wartung“ auf Seite 7. Entsorgung Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier, Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der national gültigen Gesetzgebung entsorgen. Sanpress... - Seite 33 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2022-04 • VPN220062...
