4 Produktbeschreibung
4.6 Allgemeine Übersicht (AX5118, AX5125 und AX5140)

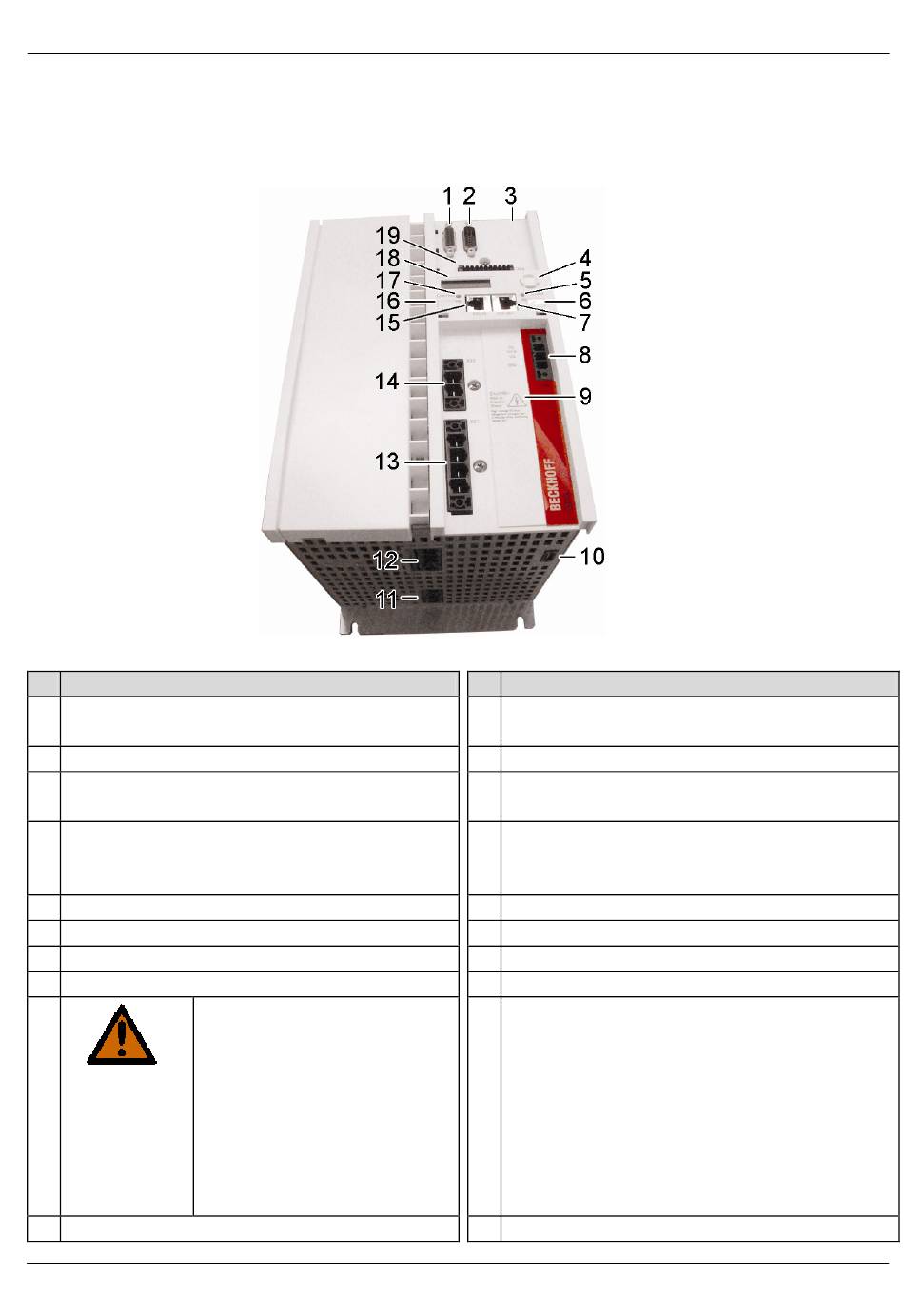

Bei dem unten abgebildeten Servoverstärker handelt es sich um einen AX5140, die Geräte
mit 18 A bzw. 25 A sind baugleich bis auf Pos. 11 „X07" (externer Bremswiderstand).
Beschreibung der Positionen:
Nr Bezeichnung
1 X11 – Feedback-Anschluss, Encoder
2 X12 – Feedback-Anschluss, Resolver
3 X3x – Optionsschacht für Safety-Card
X4x – Optionsschacht für Erweiterungskarten
4 Navigationswippe
5 Status-LED für den EtherCAT Ausgang
6 Schild zur freien Beschriftung
7 X05 – Buchse für den EtherCAT Ausgang 17 Status-LED für den EtherCAT Eingang
8 X03 – Spannungsversorgung 24 V DC Eingang 18 Display
9 890 V DC Spannung an den
Zwischenkreisklemmen X02.
Nach Abschalten des Geräts
WARNUNG
liegt noch 5 Minuten
lebensgefährliche Spannung
an. Wenn die Spannung
unter 50 V abgesunken ist,
ist ein gefahrloses Arbeiten
möglich.
10 X14 – Sensor für Motortemperatur und Bremse
22
Nr Bezeichnung
11 X07 – Externer Bremswiderstand
(nur AX5140)
12 X13 – Motoranschluss (U, V, W, PE)
13 X01 – Netzspannungsversorgung 100 – 480 V
14 X02 – Zwischenkreis Ausgang (890 V DC
Spannung). Anschluss für den externen
Bremswiderstand (nur AX5118 u. AX5125)
15 X04 – Buchse für den EtherCAT Eingang
16 Schild zur freien Beschriftung
19 X06 – Anschluss für digitale Ein- / Ausgänge
