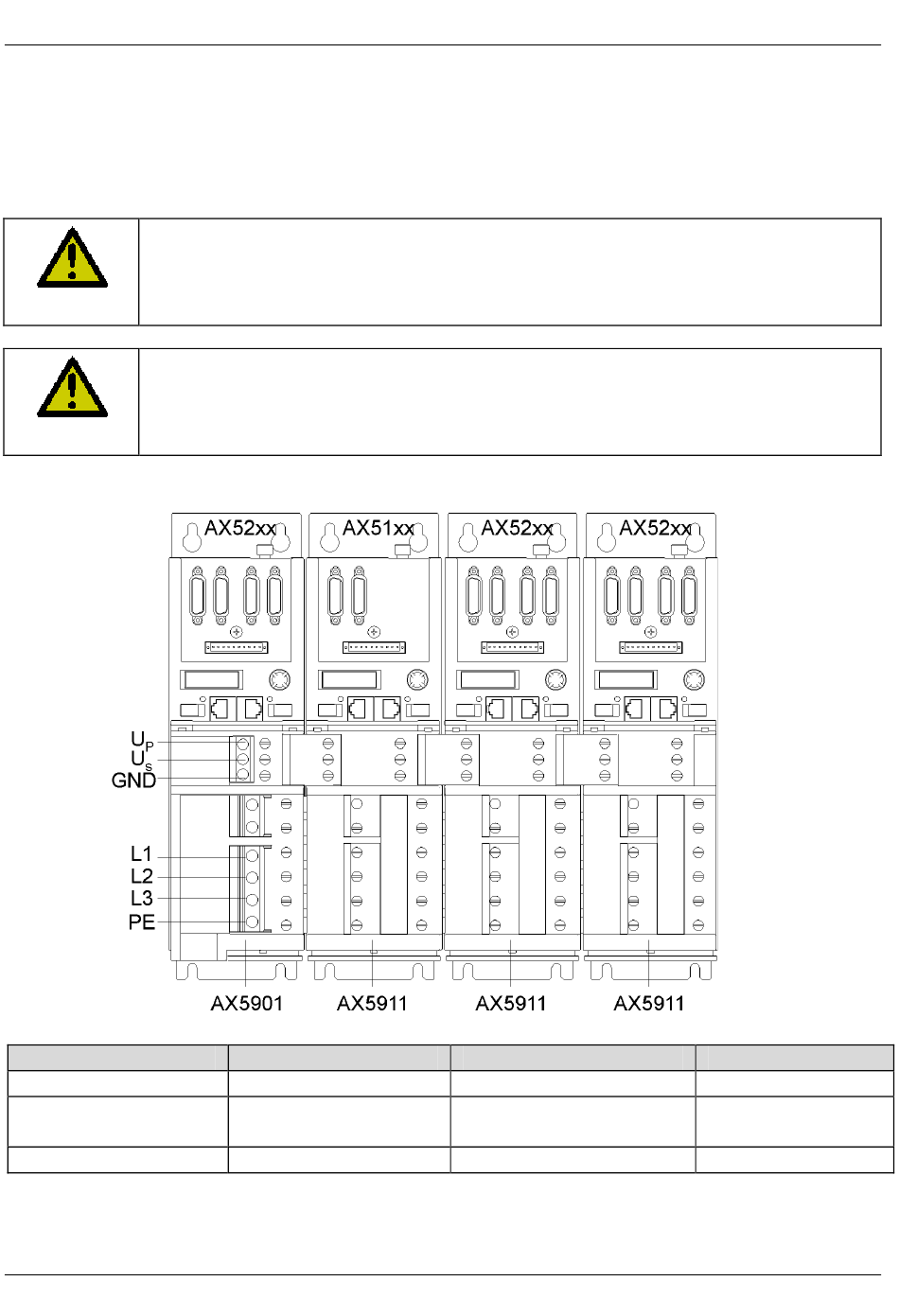

Anschlussbeispiel – Modul AX5901 und AX5911 (AX-Bridge)
Diese Anschlusstechnik ermöglicht es in kurzer Zeit einen sicheren Verbund herzustellen.
Die Module werden auf die Steckkontakte X01, X02 und X03 gesteckt, die relevanten
Schieber nach links geschoben und fest verschraubt. Gemäß CE besteht die Limitierung der
Stromtragfähigkeit der Leistungsschienen der AX-Bridge bei 85 A.
Schädigung von Personen durch Stromschlag
Schieben Sie die Stromschienenreiter jeweils bis zum linken Anschlag, um
die volle Stromtragfähigkeit zu gewährleisten. Ziehen Sie danach sämtliche
VORSICHT
Schrauben mit einem Drehmoment von 2,2 Nm fest.
Schädigung von Personen
Achten Sie darauf, dass die Anschlussleitung für das Einspeisemodul
AX5901 ausreichend dimensioniert ist. Die Dimensionierung hängt vom
VORSICHT
Summennennstrom ab und muss EN60204-1 entsprechen.
Der Versorgungsanschluss erfolgt wie in Kapitel 5.2.1 und 5.2.2 beschrieben.
Daten der Klemmstellen
Klemmstellen
L1-L3, PE
L1-L3, PE
L1-L3, PE
AX5000
Adernausführung
eindrähtig
feindrähtig mit
Aderendhülsen
fein-/mehrdrähtig
Version: 4.1
max. Adernquerschnitt
2
10 mm
2
16 mm
2
25 mm
5 Installation
Anzugsmoment
2,2 Nm
2,2 Nm
2,2 Nm
