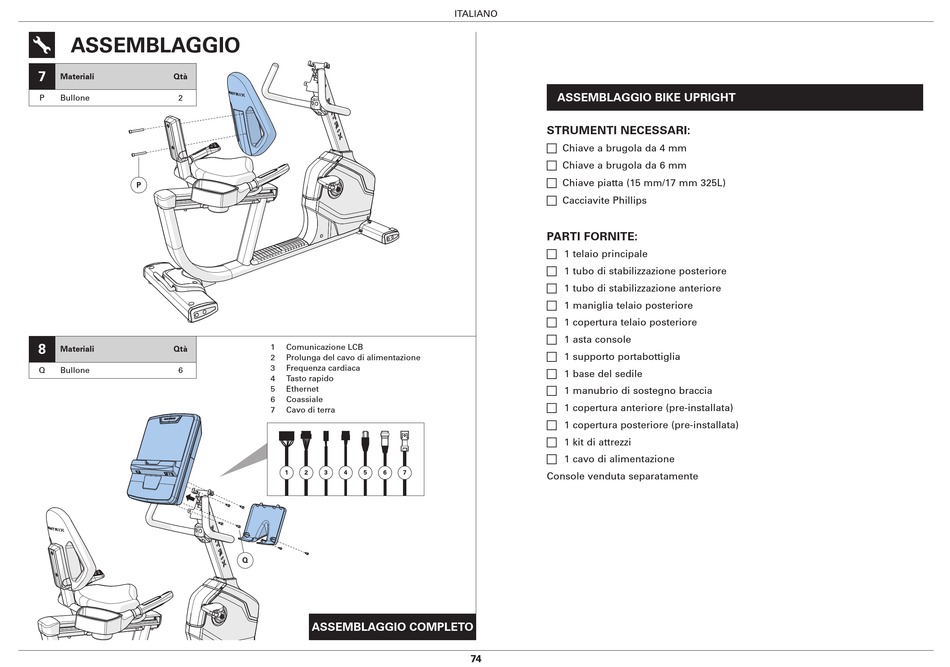

ASSEMBLAGGIO
7
Materiali Qtà
P Bullone 2
P
8
Materiali Qtà
Q Bullone 6
1 Comunicazione LCB
2 Prolunga del cavo di alimentazione
3 Frequenza cardiaca
4 Tasto rapido
5 Ethernet
6 Coassiale
7 Cavo di terra
1 2 3 4 5 6 7
Q
ASSEMBLAGGIO COMPLETO
ITALIANO
ASSEMBLAGGIO BIKE UPRIGHT
STRUMENTI NECESSARI:
F Chiave a brugola da 4 mm
F Chiave a brugola da 6 mm
F Chiave piatta (15 mm/17 mm 325L)
F Cacciavite Phillips
PARTI FORNITE:
F 1 telaio principale
F 1 tubo di stabilizzazione posteriore
F 1 tubo di stabilizzazione anteriore
F 1 maniglia telaio posteriore
F 1 copertura telaio posteriore
F 1 asta console
F 1 supporto portabottiglia
F 1 base del sedile
F 1 manubrio di sostegno braccia
F 1 copertura anteriore (pre-installata)
F 1 copertura posteriore (pre-installata)
F 1 kit di attrezzi
F 1 cavo di alimentazione
Console venduta separatamente
