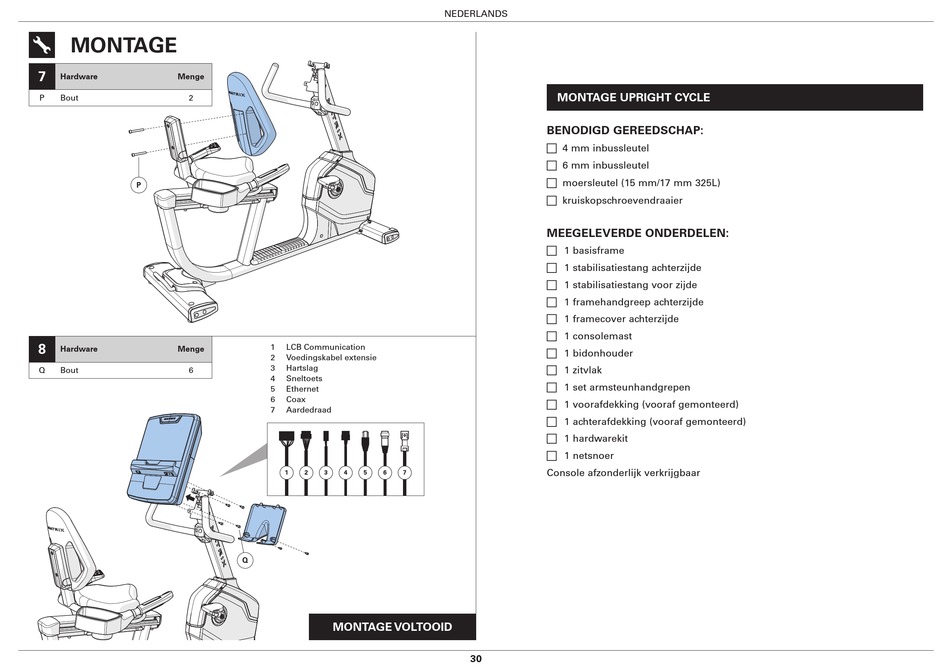

MONTAGE
7
Hardware Menge
P Bout 2
P
8
Hardware Menge
Q Bout 6
1 LCB Communication
2 Voedingskabel extensie
3 Hartslag
4 Sneltoets
5 Ethernet
6 Coax
7 Aardedraad
1 2 3 4 5 6 7
Q
MONTAGE VOLTOOID
NEDERLANDS
MONTAGE UPRIGHT CYCLE
BENODIGD GEREEDSCHAP:
F 4 mm inbussleutel
F 6 mm inbussleutel
F moersleutel (15 mm/17 mm 325L)
F kruiskopschroevendraaier
MEEGELEVERDE ONDERDELEN:
F 1 basisframe
F 1 stabilisatiestang achterzijde
F 1 stabilisatiestang voor zijde
F 1 framehandgreep achterzijde
F 1 framecover achterzijde
F 1 consolemast
F 1 bidonhouder
F 1 zitvlak
F 1 set armsteunhandgrepen
F 1 voorafdekking (vooraf gemonteerd)
F 1 achterafdekking (vooraf gemonteerd)
F 1 hardwarekit
F 1 netsnoer
Console afzonderlijk verkrijgbaar
