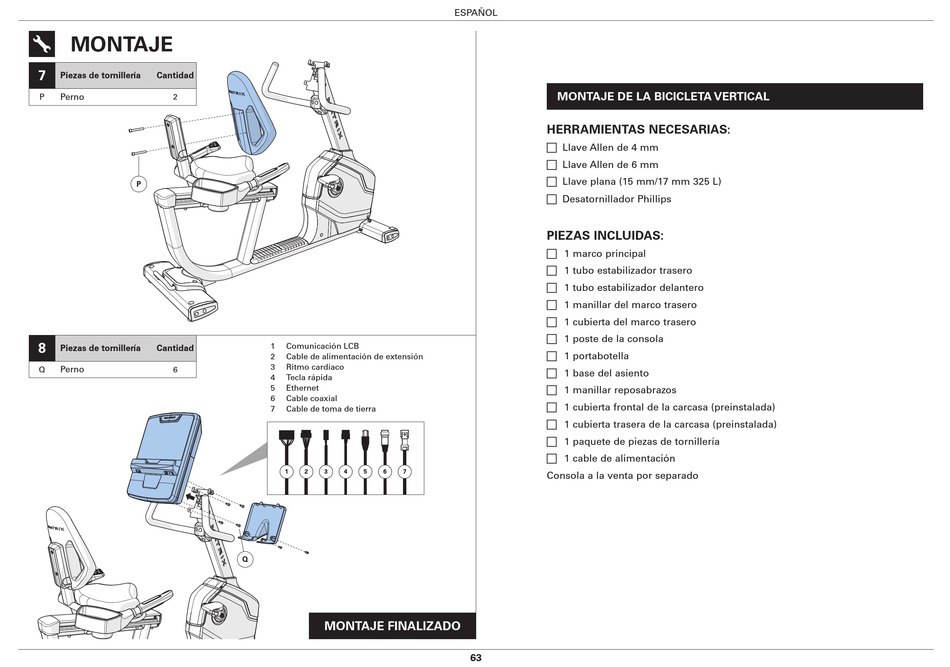

MONTAJE
7
Piezas de tornillería Cantidad
Perno
P 2
P
8
Piezas de tornillería Cantidad
Q Perno 6
1 Comunicación LCB
2 Cable de alimentación de extensión
3 Ritmo cardíaco
4 Tecla rápida
5 Ethernet
6 Cable coaxial
7 Cable de toma de tierra
1 2 3 4 5 6 7
Q
MONTAJE FINALIZADO
ESPAÑOL
MONTAJE DE LA BICICLETA VERTICAL
HERRAMIENTAS NECESARIAS :
F Llave Allen de 4 mm
F Llave Allen de 6 mm
F Llave plana (15 mm/17 mm 325 L)
F Desatornillador Phillips
PIEZAS INCLUIDAS:
F 1 marco principal
F 1 tubo estabilizador trasero
F 1 tubo estabilizador delantero
F 1 manillar del marco trasero
F 1 cubierta del marco trasero
F 1 poste de la consola
F 1 portabotella
F 1 base del asiento
F 1 manillar reposabrazos
F 1 cubierta frontal de la carcasa (preinstalada)
F 1 cubierta trasera de la carcasa (preinstalada)
F 1 paquete de piezas de tornillería
F 1 cable de alimentación
Consola a la venta por separado
