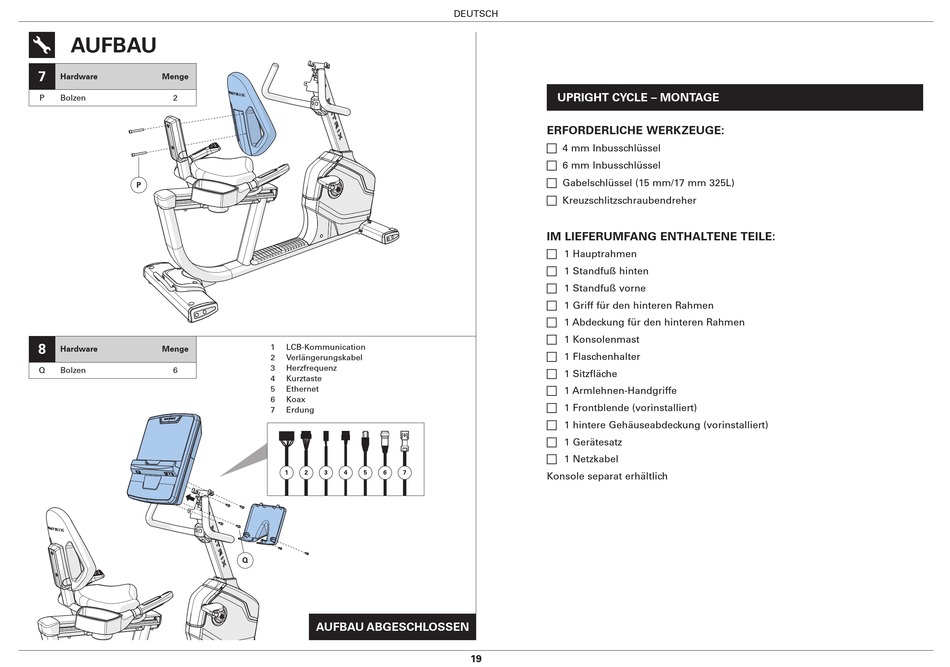

Matrix ENDURANCE UPRIGHT Bedienungsanleitung Seite 19

AUFBAU
7
Hardware Menge
P Bolzen 2
P
8
Hardware Menge
Q Bolzen 6
1 LCB-Kommunication
2 Verlängerungskabel
3 Herzfrequenz
4 Kurztaste
5 Ethernet
6 Koax
7 Erdung
1 2 3 4 5 6 7
Q
AUFBAU ABGESCHLOSSEN
DEUTSCH
UPRIGHT CYCLE – MONTAGE
ERFORDERLICHE WERKZEUGE:
F 4 mm Inbusschlüssel
F 6 mm Inbusschlüssel
F Gabelschlüssel (15 mm/17 mm 325L)
F Kreuzschlitzschraubendreher
IM LIEFERUMFANG ENTHALTENE TEILE:
F 1 Hauptrahmen
F 1 Standfuß hinten
F 1 Standfuß vorne
F 1 Griff für den hinteren Rahmen
F 1 Abdeckung für den hinteren Rahmen
F 1 Konsolenmast
F 1 Flaschenhalter
F 1 Sitzfläche
F 1 Armlehnen-Handgriffe
F 1 Frontblende (vorinstalliert)
F 1 hintere Gehäuseabdeckung (vorinstalliert)
F 1 Gerätesatz
F 1 Netzkabel
