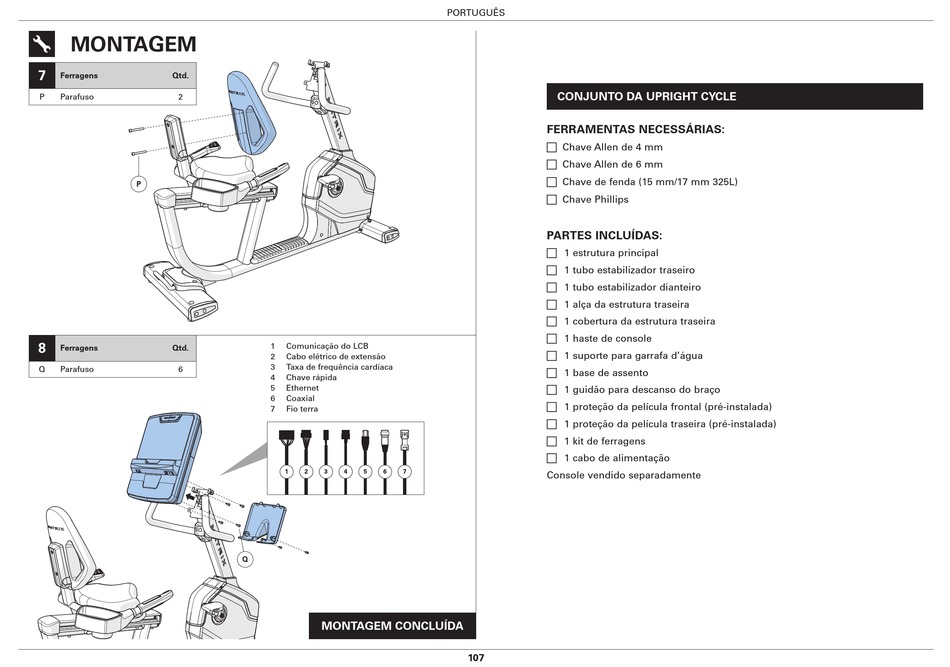

Matrix ENDURANCE UPRIGHT Bedienungsanleitung Seite 107

MONTAGEM
7
Ferragens Qtd.
P Parafuso 2
P
8
Ferragens Qtd.
Q Parafuso 6
1 Comunicação do LCB
2 Cabo elétrico de extensão
3 Taxa de frequência cardíaca
4 Chave rápida
5 Ethernet
6 Coaxial
7 Fio terra
1 2 3 4 5 6 7
Q
MONTAGEM CONCLUÍDA
PORTUGUÊS
CONJUNTO DA UPRIGHT CYCLE
FERRAMENTAS NECESSÁRIAS:
F Chave Allen de 4 mm
F Chave Allen de 6 mm
F Chave de fenda (15 mm/17 mm 325L)
F Chave Phillips
PARTES INCLUÍDAS:
F 1 estrutura principal
F 1 tubo estabilizador traseiro
F 1 tubo estabilizador dianteiro
F 1 alça da estrutura traseira
F 1 cobertura da estrutura traseira
F 1 haste de console
F 1 suporte para garrafa d'água
F 1 base de assento
F 1 guidão para descanso do braço
F 1 proteção da película frontal (pré-instalada)
F 1 proteção da película traseira (pré-instalada)
F 1 kit de ferragens
F 1 cabo de alimentação
Console vendido separadamente
