AsyFlex 80NF und AsyFlex G 80NF (zu Abb. 6 Seite 12)
Breite „B": 6,3 mm bis Anfang Führungsschiene
Höhe „A+C": 30 mm bis Unterkante Teleskop-Unterschiene
5 mm bis Unterkante Führungsschiene
10
6.3

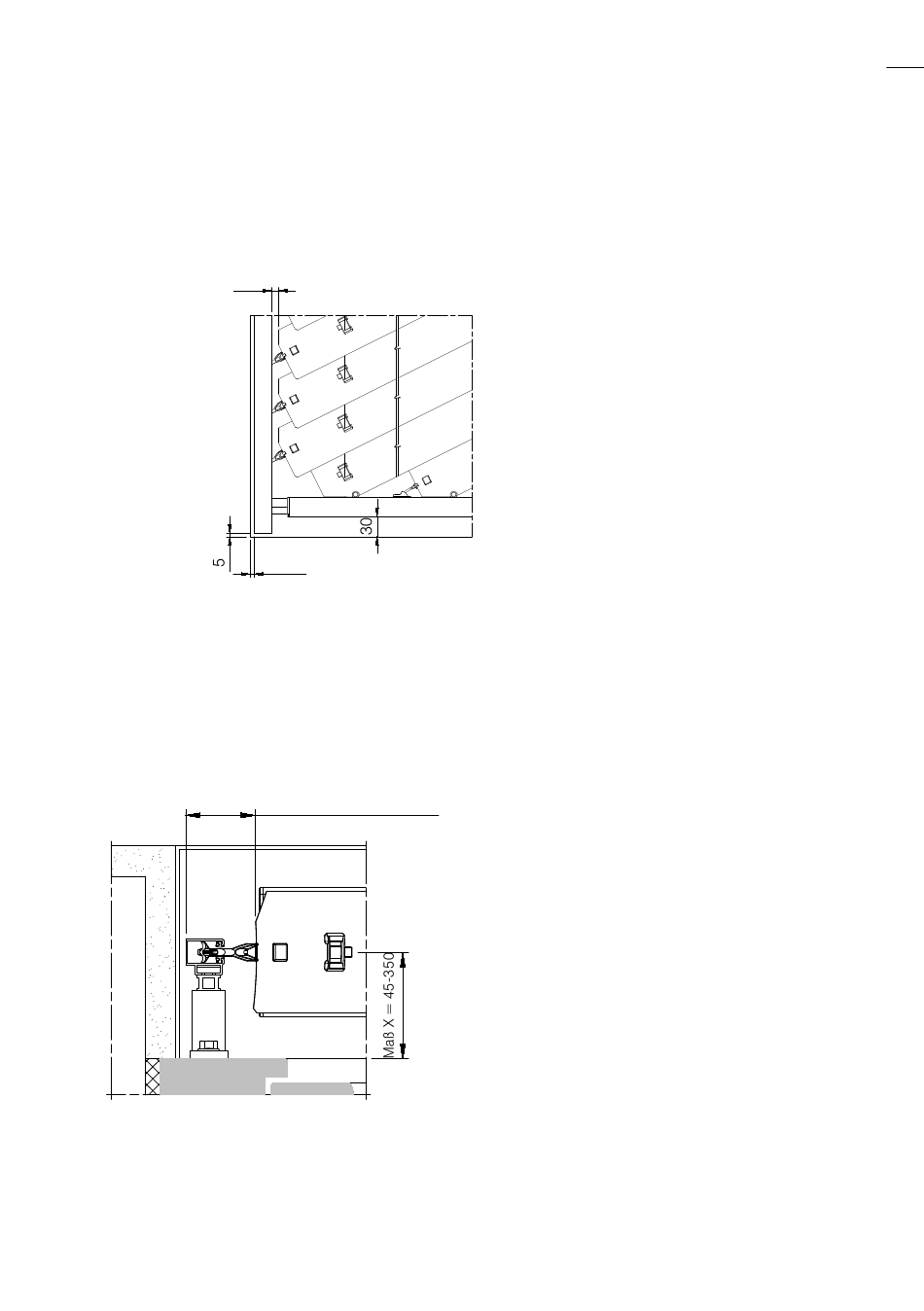

Abb. 7: AsyFlex 80
T-Nut-Führungsschienen Typ T / VT
Beachten Sie den Überstand beim Einsatz einer Führungsschiene
mit T-Nut und Abstandshaltern:
Überstand bei F3 und F4 Abstandshalter = 5 mm
je nach Neigungswinkel
Abb. 8: Führungsschiene mit T-Nut und Abstandshaltern
1
Variabel
2
AsyFlex mit Führungsschienen
