Montage - Reflexa AsyFlex 80NF Montage- Und Bedienungsanleitung

14
2 Installation und Montage
2.3.3
Anzeichnen der Trägerpositionen

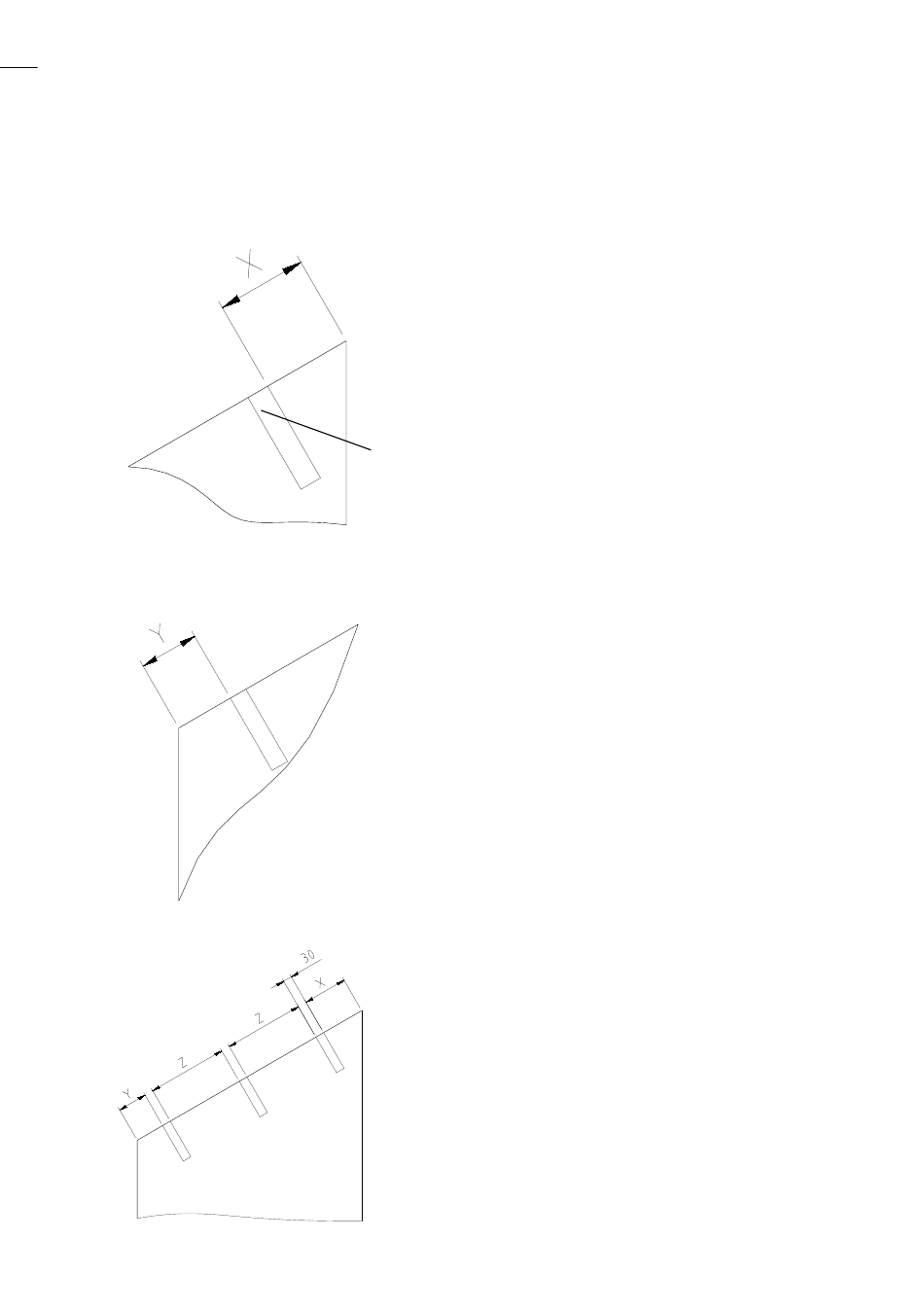

Abb. 9:
Abb. 10:
Abb. 11:

Montage

X-Maß aus "Positionszeichnung für Versteifungs-
bügel" entnehmen und von oberem Eck der
Laibung, bzw. der Anlagenaußenmaße bis
Außenkante Versteifungsbügel anzeichnen.
Versteifungsbügel
Y-Maß aus "Positionszeichnung für Versteifungs-
bügel" entnehmen und von unterem Eck der Lai-
bung, bzw. der Anlagenaußenmaße bis Außenkante
Versteifungsbügel anzeichnen.
Z-Maß aus "Positionszeichnung für Versteifungs-
bügel" entnehmen und zwischen den Versteifungs-
bügel anzeichnen.
