Montage S70 Führungsschiene
Zur Befestigung des Montageprofils oder der Führungsschiene werden Linsen-
blechschrauben 4,8 x 70 mitgeliefert.

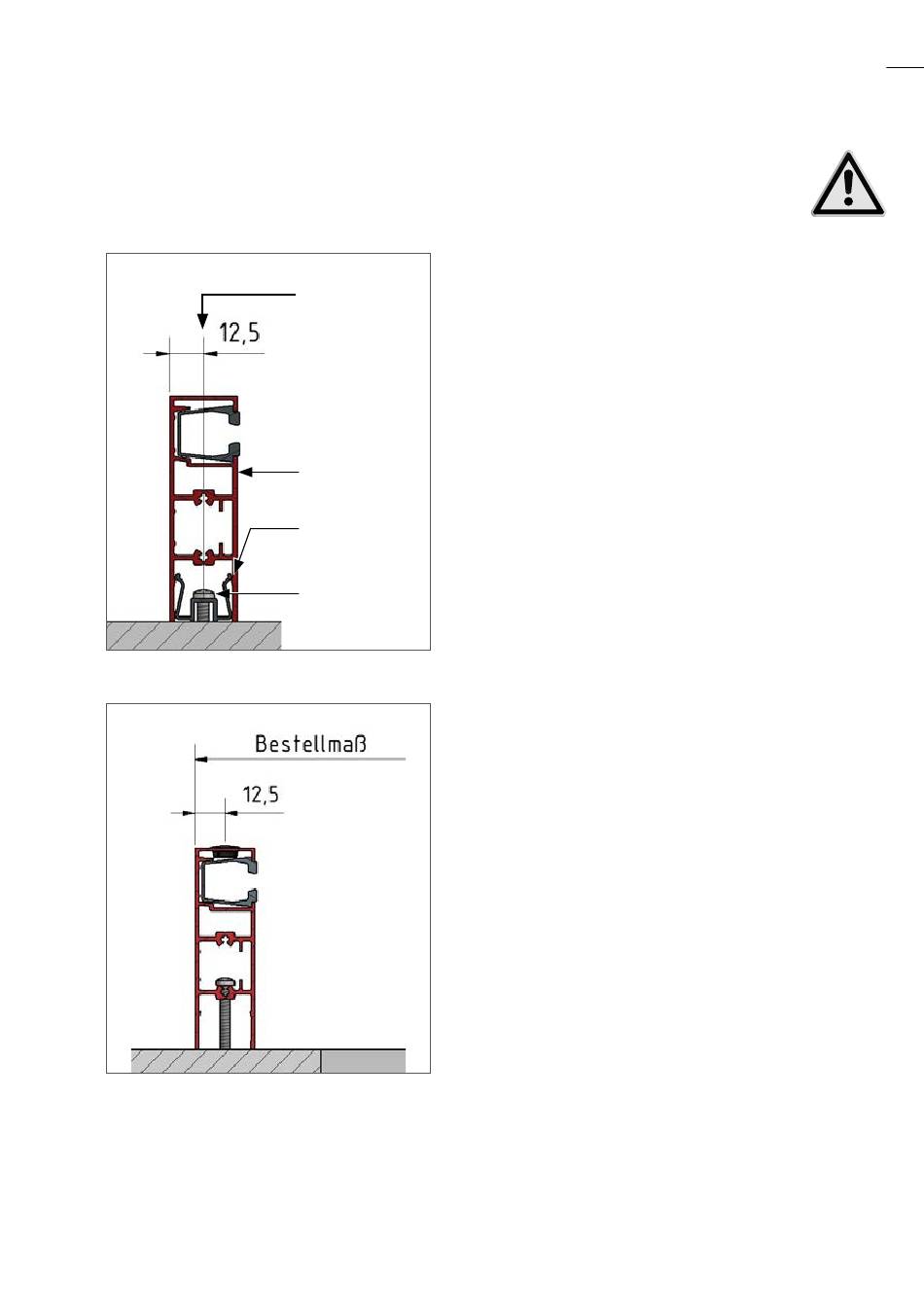

Abb. 32:
Abb. 33:
Die Führungsschiene Typ S70 kann
Befestigungs-
über das Montageprofil an die
achse Monta-
Fassade geclipst werden.
geprofil
Führungs-
schiene S70
Montageprofil
Linsenblech-
schraube
4,8 x 70
Alternativ kann die Führungsschiene
direkt auf die Fassade geschraubt wer-
den.
AsyFlex mit Führungsschienen
25
