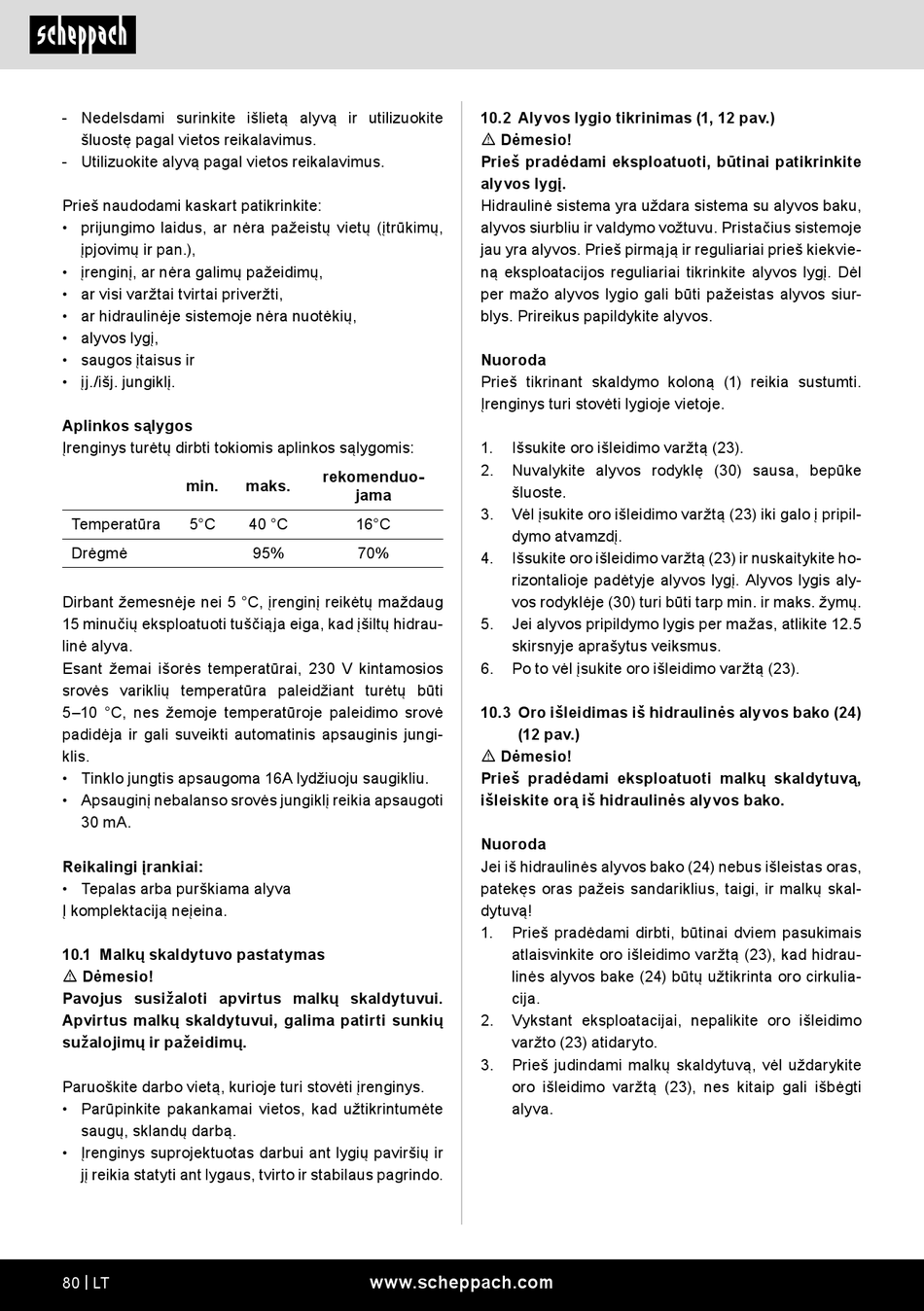

Scheppach Compact 10t Original Bedienungsanleitung Seite 80

- Nedelsdami surinkite išlietą alyvą ir utilizuokite
šluostę pagal vietos reikalavimus.
- Utilizuokite alyvą pagal vietos reikalavimus.
Prieš naudodami kaskart patikrinkite:
• prijungimo laidus, ar nėra pažeistų vietų (įtrūkimų,
įpjovimų ir pan.),
• įrenginį, ar nėra galimų pažeidimų,
• ar visi varžtai tvirtai priveržti,
• ar hidraulinėje sistemoje nėra nuotėkių,
• alyvos lygį,
• saugos įtaisus ir
• įj./išj. jungiklį.
Aplinkos sąlygos
Įrenginys turėtų dirbti tokiomis aplinkos sąlygomis:
min.
Temperatūra 5°C
Drėgmė
Dirbant žemesnėje nei 5 °C, įrenginį reikėtų maždaug
15 minučių eksploatuoti tuščiąja eiga, kad įšiltų hidrau-
linė alyva.
Esant žemai išorės temperatūrai, 230 V kintamosios
srovės variklių temperatūra paleidžiant turėtų būti
5–10 °C, nes žemoje temperatūroje paleidimo srovė
padidėja ir gali suveikti automatinis apsauginis jungi-
klis.
• Tinklo jungtis apsaugoma 16A lydžiuoju saugikliu.
• Apsauginį nebalanso srovės jungiklį reikia apsaugoti
30 mA.
Reikalingi įrankiai:
• Tepalas arba purškiama alyva
Į komplektaciją neįeina.
10.1 Malkų skaldytuvo pastatymas
m Dėmesio!
Pavojus susižaloti apvirtus malkų skaldytuvui.
Apvirtus malkų skaldytuvui, galima patirti sunkių
sužalojimų ir pažeidimų.
Paruoškite darbo vietą, kurioje turi stovėti įrenginys.
• Parūpinkite pakankamai vietos, kad užtikrintumėte
saugų, sklandų darbą.
• Įrenginys suprojektuotas darbui ant lygių paviršių ir
jį reikia statyti ant lygaus, tvirto ir stabilaus pagrindo.
80 | LT
rekomenduo-
maks.
jama
40 °C 16°C
95% 70%
www.scheppach.com
10.2 Alyvos lygio tikrinimas (1, 12 pav.)
m Dėmesio!
Prieš pradėdami eksploatuoti, būtinai patikrinkite
alyvos lygį.
Hidraulinė sistema yra uždara sistema su alyvos baku,
alyvos siurbliu ir valdymo vožtuvu. Pristačius sistemoje
jau yra alyvos. Prieš pirmąją ir reguliariai prieš kiekvie-
ną eksploatacijos reguliariai tikrinkite alyvos lygį. Dėl
per mažo alyvos lygio gali būti pažeistas alyvos siur-
blys. Prireikus papildykite alyvos.
Nuoroda
Prieš tikrinant skaldymo koloną (1) reikia sustumti.
Įrenginys turi stovėti lygioje vietoje.
1. Išsukite oro išleidimo varžtą (23).
2. Nuvalykite alyvos rodyklę (30) sausa, bepūke
šluoste.
3. Vėl įsukite oro išleidimo varžtą (23) iki galo į pripil-
dymo atvamzdį.
4. Išsukite oro išleidimo varžtą (23) ir nuskaitykite ho-
rizontalioje padėtyje alyvos lygį. Alyvos lygis aly-
vos rodyklėje (30) turi būti tarp min. ir maks. žymų.
5. Jei alyvos pripildymo lygis per mažas, atlikite 12.5
skirsnyje aprašytus veiksmus.
6. Po to vėl įsukite oro išleidimo varžtą (23).
10.3 Oro išleidimas iš hidraulinės alyvos bako (24)
(12 pav.)
m Dėmesio!
Prieš pradėdami eksploatuoti malkų skaldytuvą,
išleiskite orą iš hidraulinės alyvos bako.
Nuoroda
Jei iš hidraulinės alyvos bako (24) nebus išleistas oras,
patekęs oras pažeis sandariklius, taigi, ir malkų skal-
dytuvą!
1. Prieš pradėdami dirbti, būtinai dviem pasukimais
atlaisvinkite oro išleidimo varžtą (23), kad hidrau-
linės alyvos bake (24) būtų užtikrinta oro cirkulia-
cija.
2. Vykstant eksploatacijai, nepalikite oro išleidimo
varžto (23) atidaryto.
3. Prieš judindami malkų skaldytuvą, vėl uždarykite
oro išleidimo varžtą (23), nes kitaip gali išbėgti
alyva.
