ST-21CWU
Somit werden ein unnötiger Betrieb der Pumpe und eine unerwünschte Kühlung des Behälters
bei einer Senkung der Temperatur verhindert. Dadurch wird Strom eingespart und die
Lebensdauer der Pumpe verlängert. Dies erhöht ihre Zuverlässigkeit und senkt die
Betriebskosten.
Der Regler ST-21 WWB verfügt über ein System, welches die Blockierung der Pumpe bei
längerem Stillstand verhindert. Ungefähr alle 10 Tage wird die Pumpe für 1 Minute
eingeschaltet.
Eine zusätzliche Funktion ist der Schutz der Heizanlage vor Einfrieren. Wenn die Temperatur am
Sensor des Kessels oder des Behälters unter 6
eingeschaltet. Sie schaltet sich aus, wenn die Temperatur im Kreislauf den Wert von 7
erreicht.
Bedienung des Reglers
Die Anzeige der Temperaturen an den Sensoren wechselt durch das Drücken der Tasten MINUS
(Temp. des Wassers im Boiler - T1) und PLUS (Temp. des Speisewassers am Kessel - T2). Durch
Drücken der Taste MENÜ wird das Benutzermenü gezeigt, in dem die Navigation mit den Tasten
PLUS
oder
MINUS
Einstellungsänderung abzuspeichern, ist die Auswahl durch Drücken der Taste MENÜ zu
bestätigen. Zum Annullieren einer Einstellungsänderung oder zum Verlassen des Menüs ist die
Taste AUSGANG zu benutzen. Wenn im Hauptfeld die Taste AUSGANG über 5 Sekunden
gedrückt gehalten wird, geht das Gerät in den Standby-Modus über und die Stromversorgung
der Pumpe wird getrennt.
Im HAUPTMENÜ hat das Steuergerät folgende Funktionen:
1. Manueller Modus
In dieser Funktion kann die Pumpe manuell eingeschaltet werden (z. B. um zu prüfen, ob sie

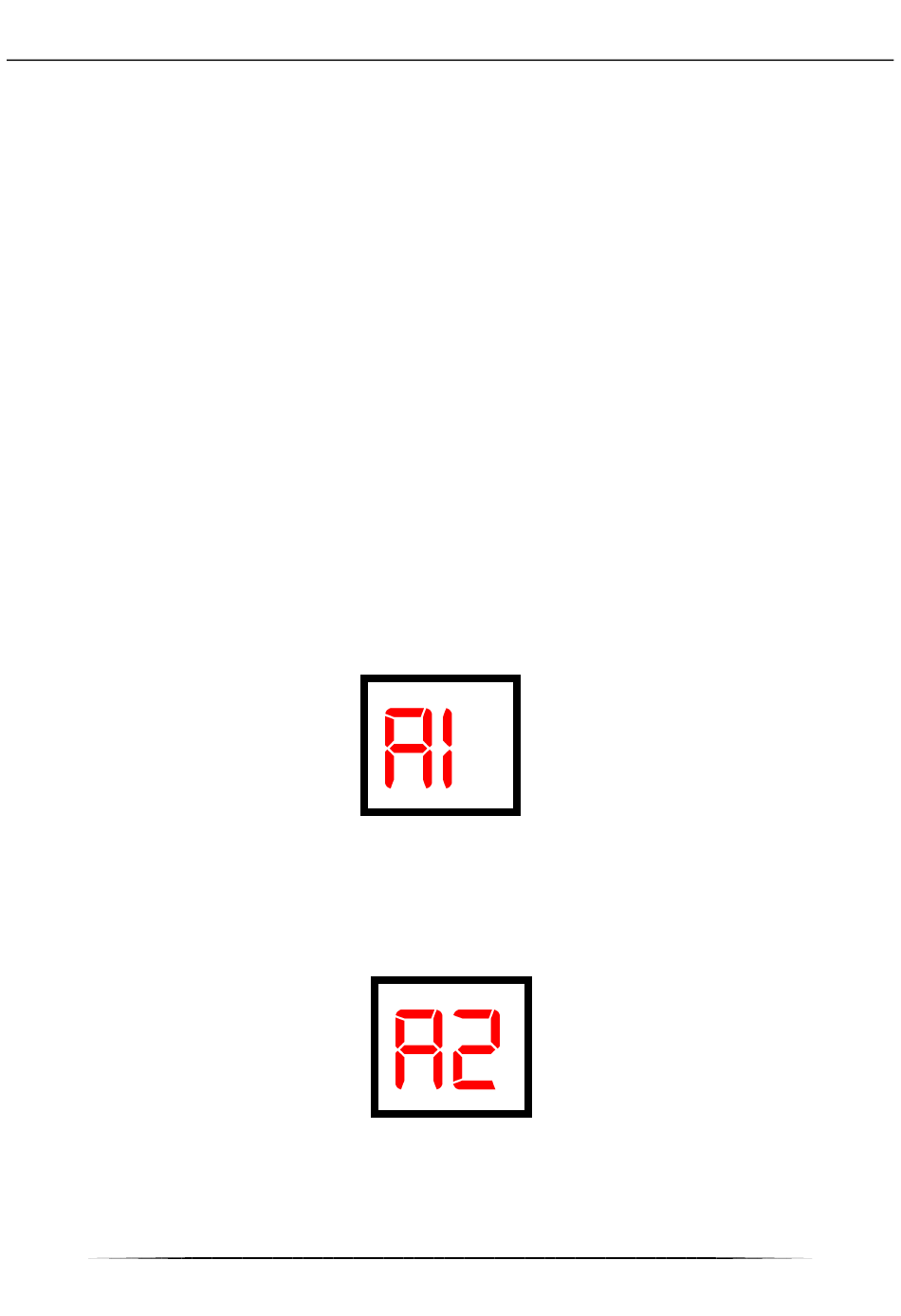

ordnungsgemäß arbeitet). Wenn die Funktion A1 ausgewählt wird, kann die Pumpe (mit der
Taste PLUS) ein- oder (mit der Taste MINUS) ausgeschaltet werden.
2. Einschaltdelta der Pumpe
Mit dieser Option kann man die Temperaturdifferenz (∆) zwischen dem Kessel und dem Boiler
(∆ = T2-T1) einstellen. Wenn diese Differenz erreicht wird, schaltet die Pumpe ein, sofern die
Temperatur höher als die eingestellte Mindestschwelle des Einschaltens der Pumpe ist.
erfolgt.
Um
eine
C sinkt, wird die Pumpe auf Dauerbetrieb
o
markierte
Funktion
4
zu
wählen
oder
o
C
eine
