- Seite 2 Wieprz 1047A, 34-122 Wieprz, deklarieren mit voller Verantwortung, dass der von uns produzierte Thermoregler ST-28, ST-32, ST-81, 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik vom 21. August des Jahres 2007 zur Einführung Festlegungen Niederspannungsrichtlinie (LVD) 2007/95/EG vom 16.01.2007 (Gesetzblatt Nr.
- Seite 3 ACHTUNG! LEKTRISCHES ERÄT UNTER PANNUNG Vor der Durchführung irgendwelcher Handlungen an der Stromversorgung (Anschluss der Kabel, Installation der Geräte usw.) ist sicherzustellen, dass die Steuerung nicht an das Stromnetz angeschlossen ist! Die Montage ist von einer Person auszuführen, die über entsprechende Fachkenntnisse verfügt und zur Ausübung dieser Arbeiten berechtigt ist.
-
Seite 5: Beschreibung

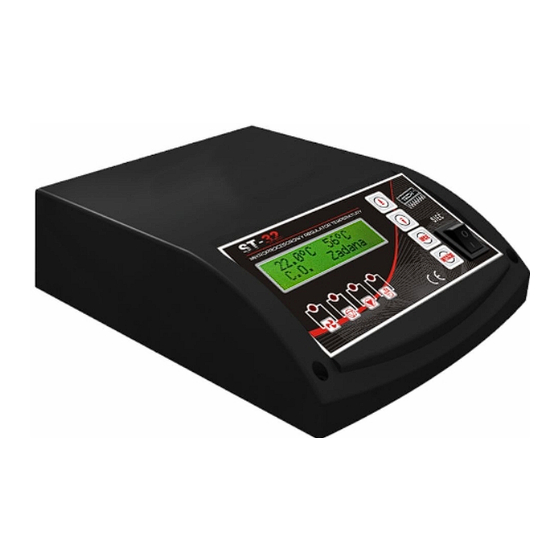

I. Beschreibung Der Wärmeregler ST-28,32,81 ist für Kessel der Zentralheizung geeignet. Er steuert die Wasserumlaufpumpe der Zentralheizung (ZH), die Warmwasserpumpe (WWB) und die Zuluft (Ventilator). Wenn die Kesseltemperatur niedriger als eingestellte Temperatur ist, ist der Regler im Zyklus Arbeit, in dem die Zuluft die ganze Zeit arbeitet. -
Seite 6: Il.c) Änderung Der Eingestellten Wwb- Temperatur (Boiler)
Arbeitsmodus übergehen und die Pumpe wird eingeschaltet. Mit der Funktion Ein/Aus Ventilator kann die Zuluft eingeschaltet oder ausgeschaltet werden (z.B. beim Nachlegen des Brennstoffes). Das wird mit dem Sternsymbol in der rechten unteren Displayecke signalisiert (Sternsymbol bedeutet, dass der Ventilator ausgeschaltet ist). Diese Funktion ist verfügbar, damit der Benutzer den Kessel sicher bedienen kann. -
Seite 7: D) Manuelle Arbeit
ll.e) Einschalttemperatur der ZH- Pumpe und WWB- Pumpe manuelle Arbeit Einschalttemp. Pumpen Einschalttemp. Pumpen Heiztemp. eingestellt Diese Option dient zur Einstellung der Einschaltschwellentemperatur der ZH- Pumpe sowie der WWB- Pumpe (das ist die Temperatur, die am Kessel gemessen wird). Unter der eingestellten Temperatur arbeiten beide Pumpen nicht, über der Einschalttemperatur sind beide Pumpen aktiv, aber sie arbeiten je nach dem Arbeitsmodus (Hausbeheizung, Boilerpriorität, Parallelpumpen, Sommermodus). -
Seite 8: Arbeitsmodi
Der Bereich der Gänge des Ventilators wird mit den Tasten . . Je nach der Programmversion wird der Ventilator anfänglich mit voller Geschwindigkeit eingeschaltet und verliert er die Geschwindigkeit allmählich bis zum früher eingestellten, niedrigen Gang, und dann übergeht er in den früher eingestellten Gang. Il.i) Arbeitsmodi ä... -
Seite 9: J) Zimmerregler
geändert. Nach dem Ablauf einiger Sekunden oder durch Drücken der Taste AUSGANG kehrt das Display in den ursprünglichen Zustand zurück. ACHTUNG: Am Kessel sind die Rückschlagventile an den Kreisläufen der ZH- Pumpe und WWB- Pumpe anzubringen. Das an der WWB- Pumpe monierte Ventil verhindert die Abführung des heißen Wassers aus dem Boiler. -
Seite 10: Ll. K) Arbeit In Aufrechterhaltung
in einigen Ausführungen der Steuergeräte auch die Heizpumpe (ZH), arbeitet, bis die am Zimmerregler eingestellte Temperatur erreicht wird. Die Arbeit des Kessels ist jedoch durch die Temperatur begrenzt, die in dem am Kessel montierten Steuergerät eingestellt wird. Nach der Aktivierung der Option Zimmerregler erscheint der Kleinbuchstabe p am Display. Zimmerregler ist mit dem Steuergerät mit der zweiadrigen Leitung in der Stelle verbunden, die als ZIMMERREGLER bezeichnet ist. -
Seite 11: Iii.a) Thermosicherung
Durch die Aktivierung der Fabrikeinstellungen werden alle eigenen Einstellungen des Kessels verloren, und alle vom Hersteller eingeführten Einstellungen werden aktiv. Ab diesem Zeitpunkt können wir eigene Parameter des Steuergeräts neu einstellen. III. Sicherungen Damit die möglichst sichere und einwandfreie, störungslose Arbeit garantiert werden kann, verfügt der Regler über eine Reihe von Sicherungseinrichtungen. -
Seite 12: D) Schutz Vor Dem Aufkochen Des Wassers Im Kessel
Wert kann die Beschädigung des Steuergeräts verursachen. IV. Wartung Vor und während der Heizperiode soll man im Steuergerät ST-28,32,81 den technischen Zustand der Leitungen prüfen. Man soll auch die Befestigung des Steuergeräts prüfen, den Staub und andere Verschmutzungen vom Steuergerät entfernen. Man soll auch die Wirksamkeit der Erdung der Motoren (Heizpumpe –... -
Seite 13: Service
Recycling von elektrischen und elektronischen Geräten abzugeben V. Service Alle Fehler und Mängel soll man an die nachstehende Adresse anmelden: TECH Sp.j. 34-120 Andrychów, ul. St. Batorego 14 Tel. 033 870 51 05,033 87593 80 Bei Serviceanmeldungen stehen wir Ihnen zur Verfügung von Montag bis Freitag von 7.00 bis 16.00 Uhr und samstags von 9.00 bis 12.00. -
Seite 14: Pe- Erdung (Gelb-Grün) N- Neutral (Blau)
Handeln Sie bitte bei der Montage der Leitungen des Steuergeräts mit größter Sorgfalt. Beachten Sie bitte besonders die richtige Anschlussweise der Erdungsleitungen. PE- ERDUNG (GELB-GRÜN) N- NEUTRAL (BLAU) L- PHASE (BRAUN) Inhaltsverzeichnis... -
Seite 15: Inhaltsverzeichnis
I. Beschreibung..................5 II. Funktionen des Reglers...............5 II. a) Hauptseite...................5 II. b) Entfachen...................5 Il. c) Änderung der eingestellten WWB- Temperatur (Boiler).....6 II. d) Manuelle Arbeit................6 II. e) Einschalttemperatur der ZH- Pumpe und WWB- Pumpe....6 II. f) Hysterese des Kessels..............7 II. g) WWB- Hysterese.................7 II.
