Anschluss der Alarmsensoren und Abgleichoptionen

5.5 Anschluss der Rollladen-/Trägheitssensoren und Abgleichoptionen

Bei Rollladen- oder Trägheits-Warnmeldern kann zwischen zwei Abgleichoptionen gewählt werden:

• Öffner (NC)

• einfacher Abgleich (vergleichbar mit einem NC mit EOL-Widerstand) .

Nachstehende Tabelle stellt den Schutzgrad der Rollladen- oder Trägheitssensoren und die zwei vom Steuergerät vorgesehenen Abgleichoptionen miteinander in Be-

ziehung:

ABGLEICHOPTIONEN

Rollladen/Trägheit

Schutzgrad

HINWEIS:

• Der Rollladen-Warnmelder muss Impulse einer Dauer zwischen 500µs und 10 ms erzeugen.

• Ist der Rollladen- oder Trägheits-Warnmelder an eine Klemme eines Funkgeräts angeschlossen, muss die Länge der Anschlusskabel auf 2 m begrenzt sein.

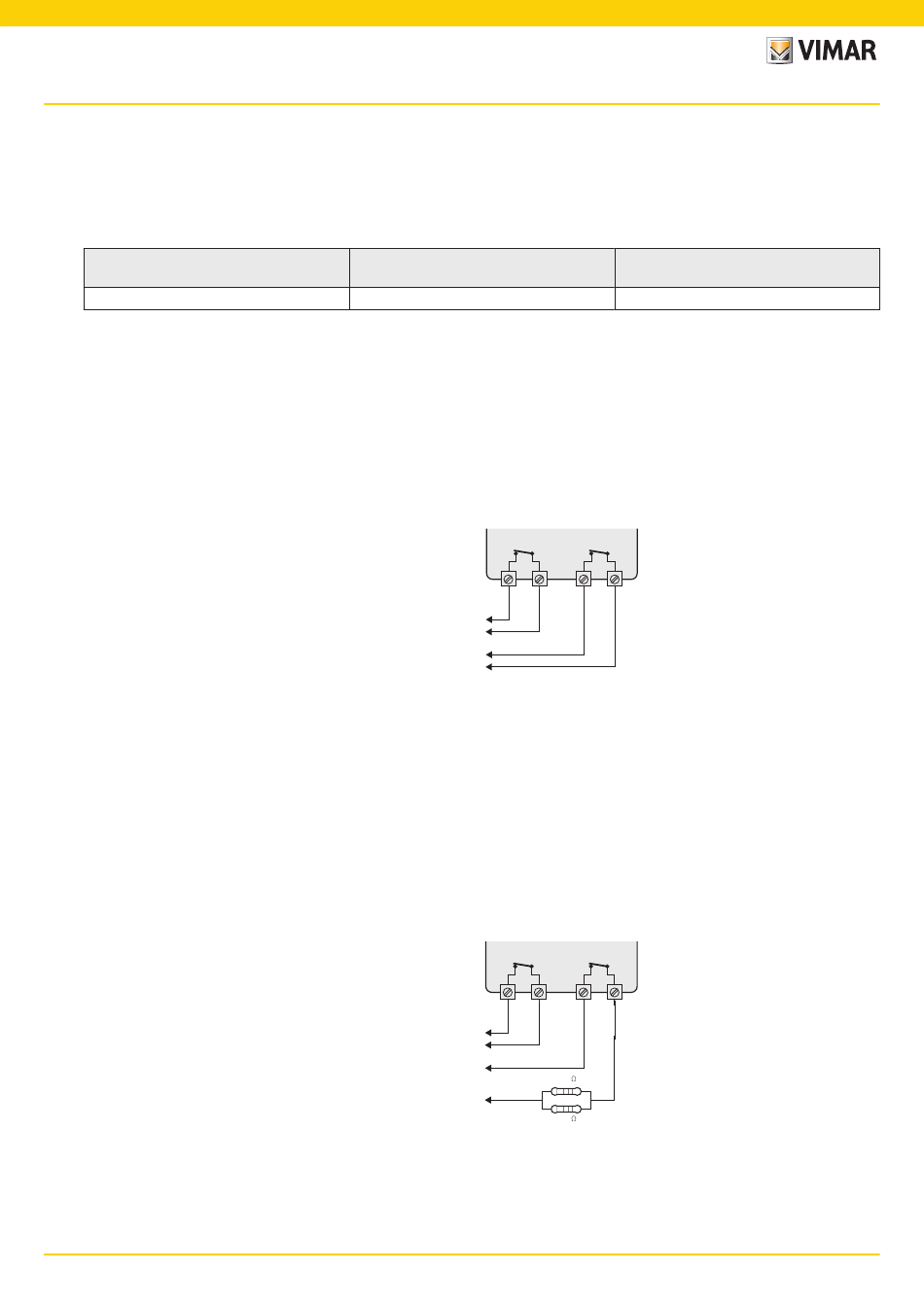

5.5.1 Rollladen/Trägheit: Öffner (NC)

In diesem Fall wird der Alarmzustand ausschließlich durch die Zählung der vom Steuergerät an der Klemme erfassten Impulse gemeldet .

Mit diesem Abgleich werden auf keinen Fall Sabotagen durch das Schneiden der Drähte noch durch Kurzschluss festgestellt .

Erfasst werden folgende Zustände:

• Ruhezustand

• Alarm

(*) Im Allgemeinen weisen die Rollladen-/Trägheits-Warnmelder eine spezielle Klemme für Sabotage/Manipulation auf.

5.5.2 Rollladen/Trägheit: einfacher Abgleich (NC mit EOL)

Der Alarmzustand wird in diesem Fall durch die Zählung der vom Steuergerät an der Klemme erfassten Impulse gemeldet . Die Sabotage wird für das Verbleiben

der Klemme im Zustand Kurzschluss oder bei Schneiden der Drähte gemeldet .

Die erfassten Zustände sind:

• Ruhezustand

• Alarm

• Sabotage (Schneiden der Drähte)

• Sabotage (Kurzschluss)

Für jeden dieser Zustand interpretiert das Steuergerät die verschiedenen Werte des äquivalenten Widerstands an der Klemme .

(*) Im Allgemeinen weisen die Rollladen-/Trägheits-Warnmelder eine spezielle Klemme für Sabotage/Manipulation auf .

(Öffner)

Sehr niedrig

MANIPULATIONS-

SCHUTZ
