Anschluss der Ausgänge
7. Anschluss der Ausgänge

7.1 Hilfsversorgungsklemmen

Die Klemme +OC ist eine 13,8 V Hilfsversorgungsklemme mit max . Strom 350 mA .
7.2 Programmierbare, überwachte Hilfsversorgungsklemmen
Die Klemmen AUX1, AUX2 und AUX3 sind programmierbare und überwachte 13,8 V Hilfsversorgungsklemmen mit max . Strom 1,5 A . Sie sind gegen Überspannung,
Überstrom und Kurzschluss geschützt .
Sie können durch Ereignisse des Steuergeräts beschaltet werden .
7.3 Anschluss der Open-Collector-Ausgänge
OC1 und OC2 sind Open-Collector-Ausgänge, die maximale Ströme bis 500 mA ansteuern können;
Alle als Ausgänge konfigurierbaren Klemmen Tx sind Open-Collector, die maximale Ströme bis 250 mA ansteuern können;

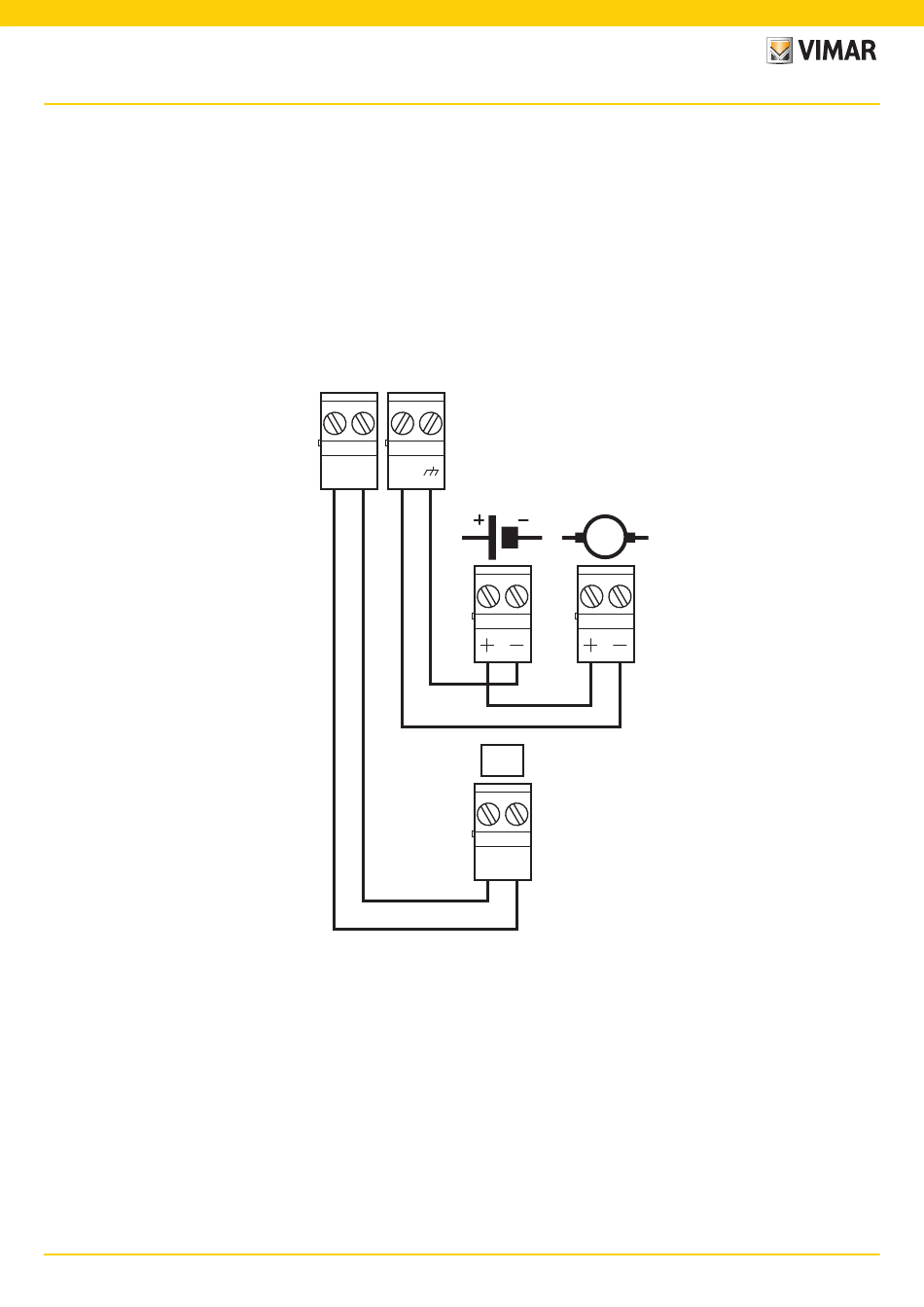

Nachstehende Abbildung zeigt ein typisches Anschlussbeispiel für die Aktivierung einer Last beim Masseschluss eines Schließers (NO) .
Für den Anschluss der Ausgänge an die Klemmen T1 und T2 des Funk-Magnetkontakts Art . 03833 siehe das betreffende Anleitungsblatt .
Tx AUX Ty
NETZTEIL
EXTERN
13.8 V
L
+12V GND
ALLGEMEINES
GERÄT
M
LAST
ALLGEMEIN
12 V
