Anschluss der Sirenen

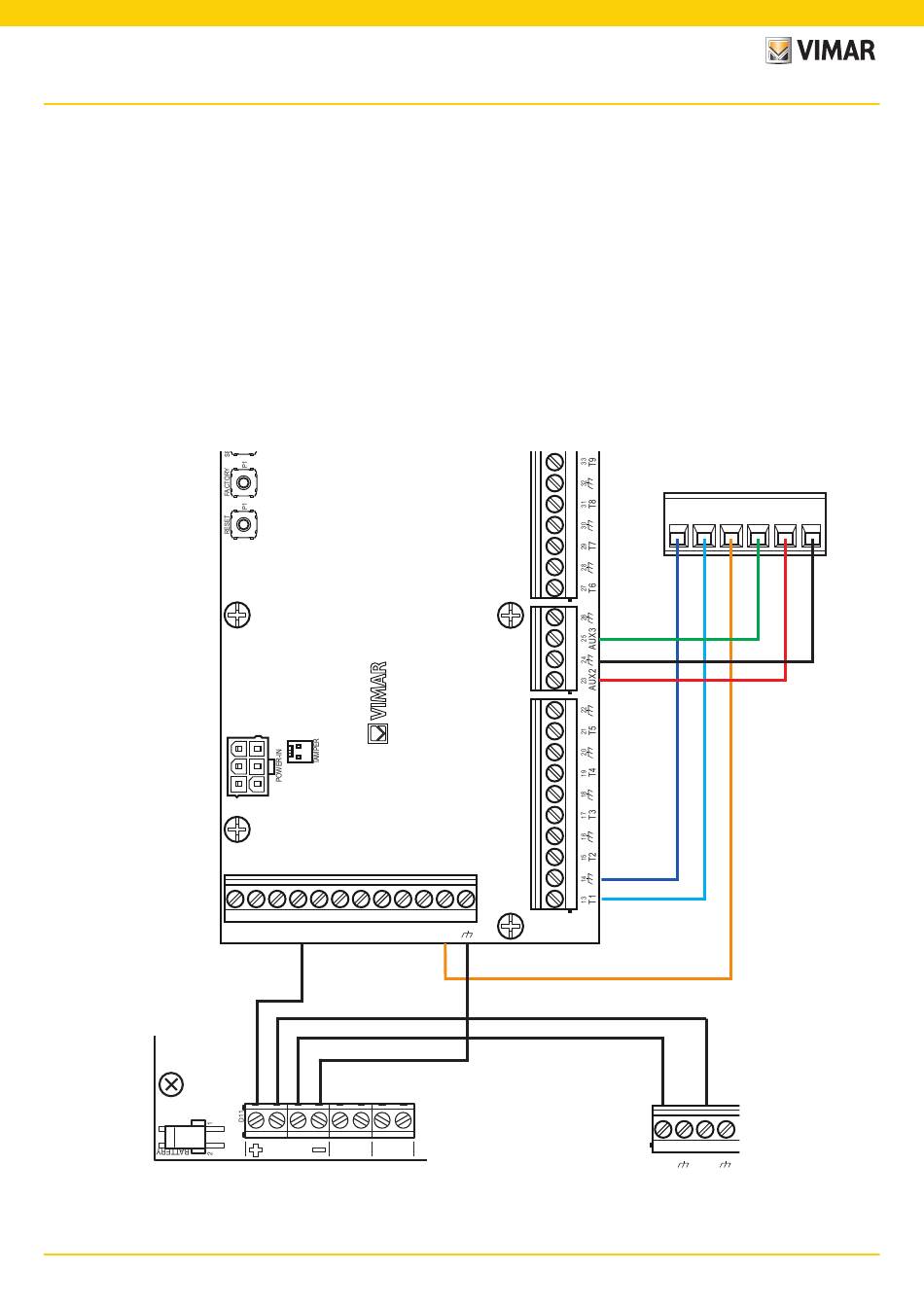

6.3 Anschluss der Außensirene durch "Start" und "Stop" sowie Innensirene mit getrennter Regelung

Die Außensirene muss ihre Standardkonfiguration behalten .

Eine Klemme des Steuergeräts oder einer Erweiterung In/Out bzw . der Tastatur wird als AUSGANG konfiguriert mit der AKTIVIERUNGSURSACHE (EINBRUCHSALARM

– EINBRUCH/SABOTAGE/SABOTAGE SYSTEM/PANIK – BEREICH 1) und daraufhin an die Klemme D/START der Außensirene angeschlossen .

Eine andere Klemme des Steuergeräts oder einer Erweiterung In/Out bzw . der Tastatur wird als AUSGANG konfiguriert und an die Klemme Stop der Außensirene ange-

schlossen; hierfür muss als AKTIVIERUNGSURSACHE ein Ereignis des Steuergeräts konfiguriert werden . Beispiel:

- STATUS ZONEN – ECHTZEIT ZONE – ZONE xxx : ermöglicht das Stoppen der Sirene mit einer Taste oder einem mechanischen Schlüssel (WARNUNG: solange der

Status der Zone aktiv bleibt, erfolgt KEINE optische und akustische Anzeige durch die Sirene)

- MELDUNG – PIN/SCHLÜSSEL ERKANNT: ermöglicht das Stoppen der Sirene nach Zugriff eines Benutzers auf das System . Da es sich in diesem Fall um ein mo-

nostabiles Ereignis handelt, so muss ein IMPULS-AKTIVIERUNGSTYP verwendet werden (WARNUNG: während der Impulsdauer auf dem Ausgang erfolgt KEINE

optische und akustische Anzeige durch die Sirene; dieser Impuls muss größer sein als die Alarmzeit des Steuergeräts, um das vollständige Stummschalten der Sirene

zu garantieren) .

Der AUX1-Ausgang des Steuergeräts muss mit AKTIVIERUNGSURSACHE (EINBRUCHSALARM–EINBRUCH/SABOTAGE/SABOTAGE SYSTEM/PANIK – BEREICH

1 - NICHT IN TEILEINSCHALTUNG AKTIVIEREN) konfiguriert werden .

Die Außensirene läutet und blinkt für die gesamte Dauer der Alarmzeit im Steuergerät oder solange, bis der Benutzer über Tastatur den Befehl "STOPP SIRENEN" aus-

führt, oder bei einem zur Ansteuerung der Stopp-Klemme konfigurierten Ereignis .

Die Innensirene aktiviert sich nur, wenn das Steuergerät GESCHÄRFT und im Modus VOLLSTÄNDIG ist; sie läutet und blinkt für die gesamte Dauer der Alarmzeit im

Steuergerät oder solange, bis der Benutzer über Tastatur den Befehl "STOPP SIRENEN" ausführt .

STEUERGERÄT

03800-03801-03802
