By-alarm Plus
Anschluss der Peripheriegeräte an den Bus des Steuergeräts
Integrierte regenerierte Spannungsversorgung und Regenerierung der BUS-Signale
Ist der für die Versorgung der BUS-Peripheriegeräte erforderliche Strom kleiner als 1A, kann der Isolator Art . 03823 mit integriertem Schaltnetzteil verwendet werden,
der 13 .8V@1A bereitstellt . Die Versorgung der BUS-Peripheriegeräte ist vom Steuergerät stets galvanisch isoliert .

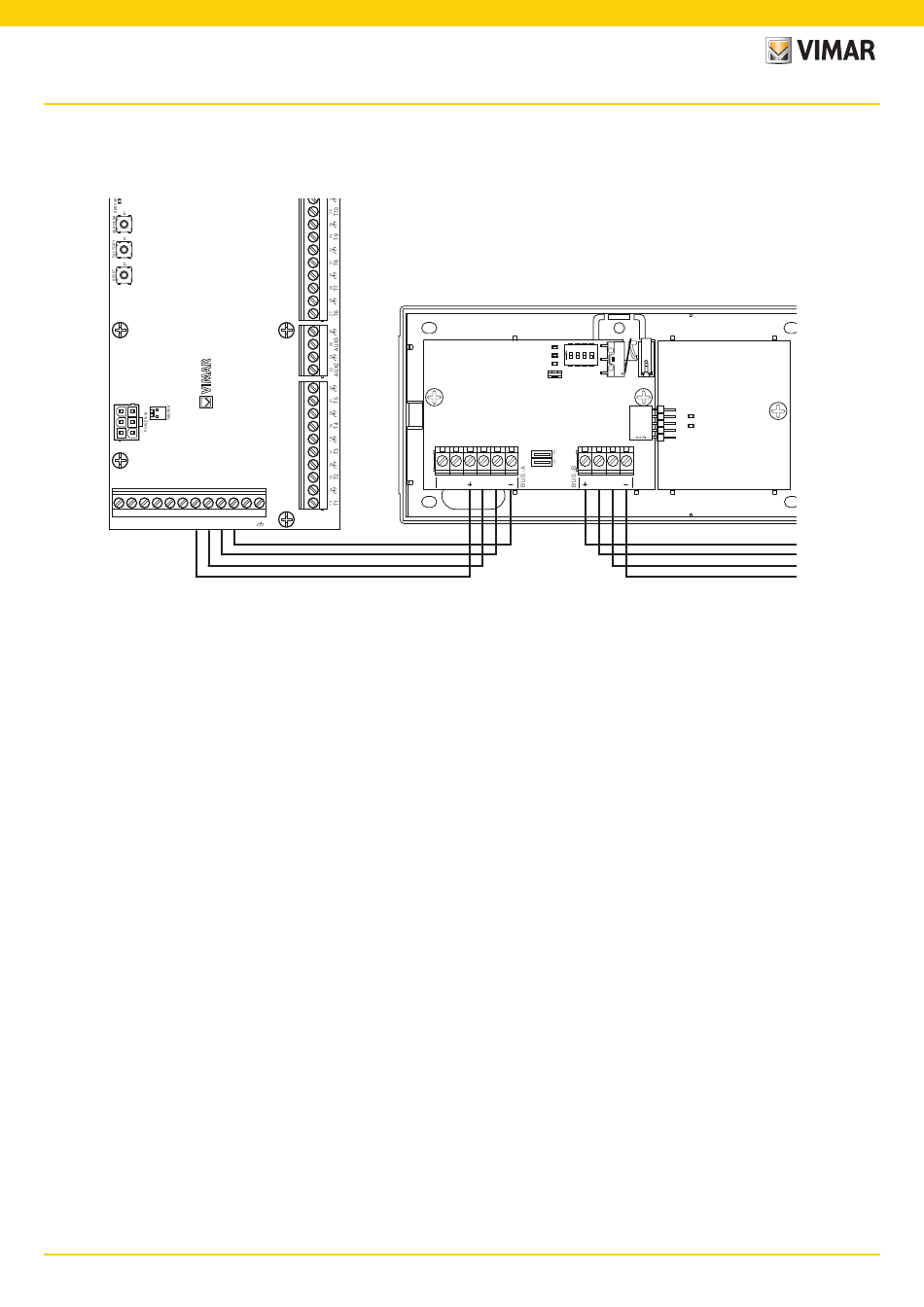

Es gilt der nachstehende Anschlussplan .
STEUERGERÄT
03800-03801-03802
1 2 3 4 5 6 7 8
NO NC COM +OC OC1 OC2 + D
18
9 10 11 12
S - AUX
ISOLATOR
03823
DL3
ON C&K SDA04
DL2
DL1
1 2 3 4
J8 SW1
TAMPER-EN
ISOLATE
1 2 3 4 5 6 7 8 9
TAMPER Da Sa Db Sb
SW3 SW2
PWR-OUT
J1 DL1
DL2
PWR-IN
J7
10
BUS-PERIPHE-
RIEGERÄTE
max. 1A
