Das Steuergerät

3.3 Kriterien der Anlagendimensionierung

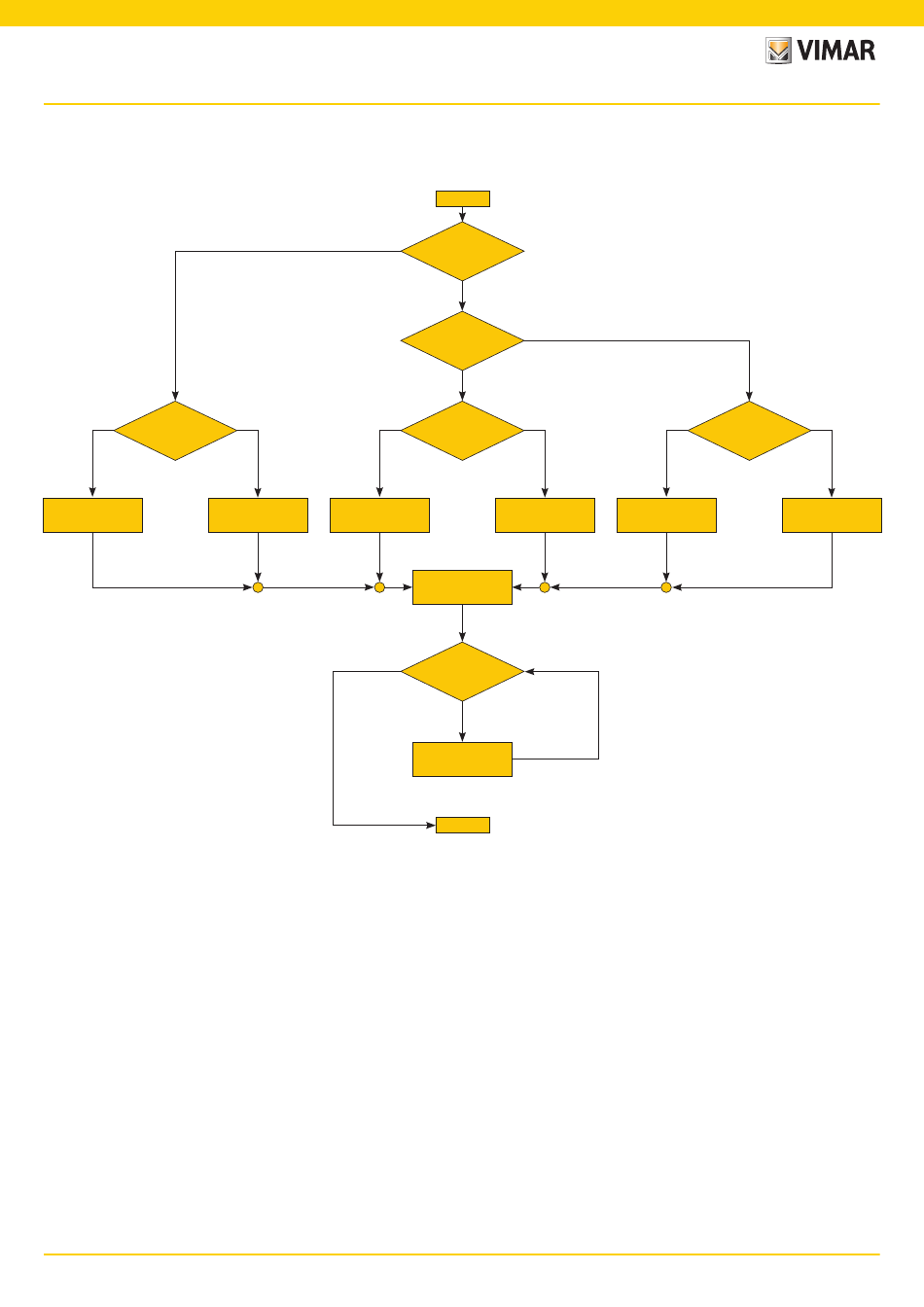

Dieser Abschnitt veranschaulicht das Flussdiagramm mit den Kriterien zur korrekten Anlagendimensionierung unter den Aspekten der gewünschten Laufzeit und des
Verbrauchs der Geräte im System By-alarm Plus .
7 Ah
Größe Batterieautonomie ?
Verfügbarer Strom für Erweite- Verfügbarer Strom für Erweite-
rungsmodule und Warnmelder rungsmodule und Warnmelder
< 50 mA
WARNHINWEIS: Angesichts der korrekten Anlagendimensionierung ist stets der Zustand des maximalen Verbrauchs zu berücksichtigen; dieser Zustand hängt von
der Anzahl der Geräte in der Anlage und der jeweiligen Konfiguration ab.
Im Allgemeinen sollte daher der Zustand der vollständigen Einschaltung und des aktiven Alarms beachtet werden.
8
JA
18 Ah 7 Ah
Verfügbarer Strom für Erweite-
rungsmodule und Warnmelder
< 420 mA < 1570 mA
JA
ANFANG
Anlage gemäß EN50131
Grad 3?
NEIN
Anlage gemäß EN50131
Grad 2?
NEIN
18 Ah
Größe Batterieautonomie ?
Verfügbarer Strom für Erweite-
rungsmodule und Warnmelder
< 4320 mA
Benötigten Strom für die
Versorgung der Anlage bei
maximaler Stromaufnahme
berechnen
Verfügbarer Strom > Benötig-
ter Strom?
NEIN
Der Anlage ein Zusatznetzteil
hinzufügen
ENDE
JA
7 Ah
Größe Batterieautonomie ?
Verfügbarer Strom für Erweite- Verfügbarer Strom für Erweite-
rungsmodule und Warnmelder rungsmodule und Warnmelder
< 400 mA
18 Ah
< 1320 mA
