Benutzerhandbuch | Danfoss Gasfühler, Typ DGS
4.
Betrieb
© Danfoss | Climate Solutions | 2022.04

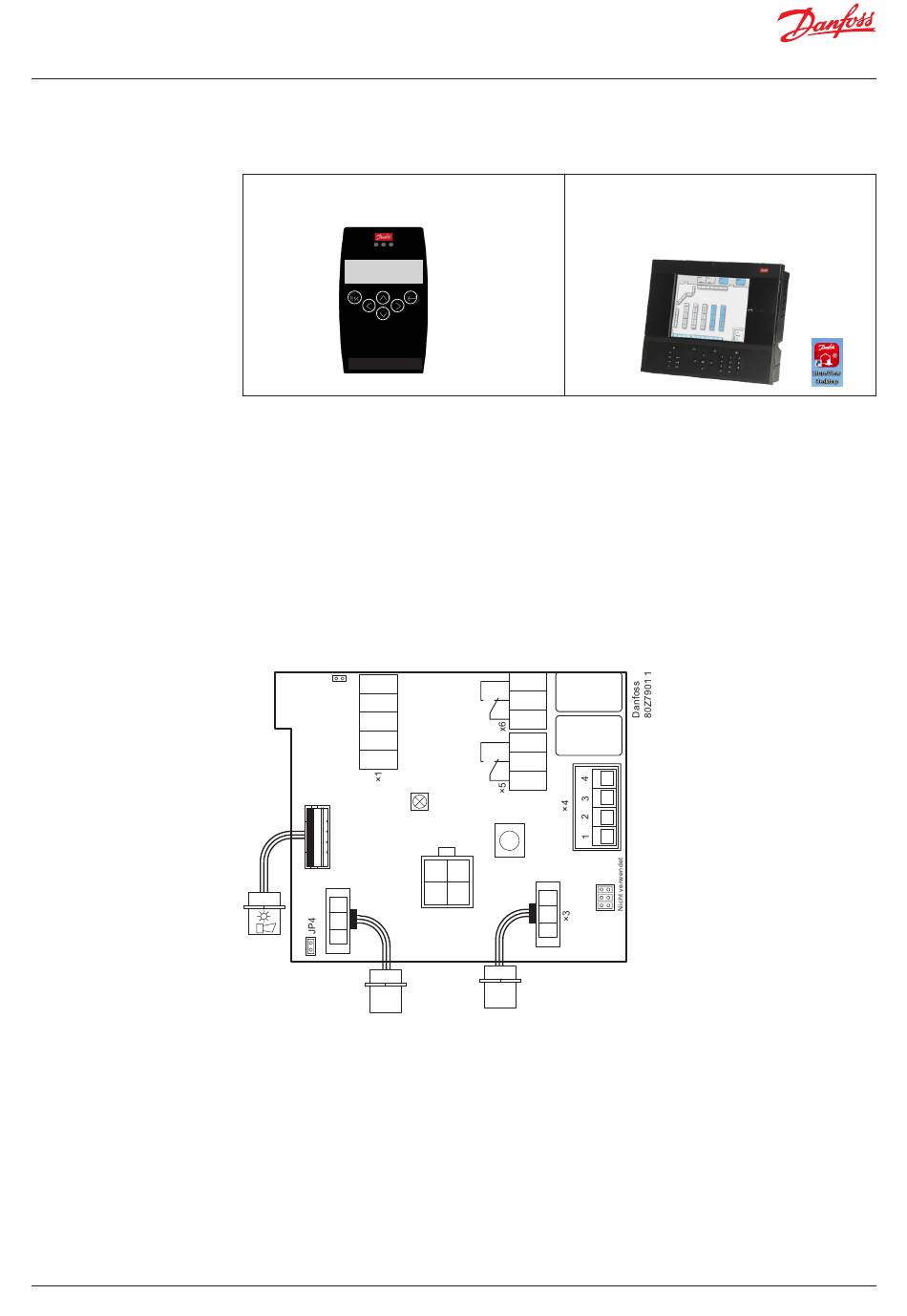

Konfiguration und Wartung erfolgen über das DGS-Servicetool oder in Verbindung
mit der MODBUS-Schnittstelle.
Die Sicherheit wird durch einen Passwortschutz gegen unbefugten Zugriff erreicht.
DGS-Servicetool:
Der Betrieb erfolgt über 6 Tasten.
D1 R744 ppm
Aufwärmzeit
Esc
←─
DGS Servicetool
Gas Detection Service Tool
Der Betrieb mit dem Handbediengerät wird in den Abschnitten 4.1 bis 4.3 sowie in Kapitel 5 beschrieben.
Der Betrieb mit dem Danfoss Systemmanager wird in Kapitel 6 beschrieben.
Zwei Funktionen werden über Brücken (Jumper) auf dem DGS konfiguriert.
Jumper 4, JP4, unten links, wird verwendet, um die MODBUS-Baudrate zu konfigurieren. Standardmäßig
ist die Baudrate auf 38.400 Baud eingestellt. Durch Entfernen der Brücke wird die Baudrate auf 19.200 Baud
geändert. Das Entfernen der Brücke ist für die Integration mit den Danfoss System Managern AK-SM 720
und AK-SM 350 erforderlich.
Jumper 5, JP5, oben rechts, wird verwendet, um die Art des analogen Ausgangs zu konfigurieren.
Standardmäßig ist ein Spannungsausgang vorgesehen. Durch Entfernen der Brücke wird er auf
Stromausgang geändert.
Hinweis: Das DGS muss an eine Stromversorgung angeschlossen werden, damit die Änderungen
von JP4 übernommen werden. JP1, JP2 und JP3 werden nicht verwendet.
5
Erde
JP5
4
Geöffnet: 0–20 mA
AO_01
Geschlossen: 0–10 V
Nicht
verwendet
DI_01
2
Spanng.versorg.
1
S&H
x8
LED
Gelb/Grün/Rot
×2
S&L
Geöffnet: 19.200 Baud
Geschlossen: 38.400 Baud
Fühler 2
AK-System Manager:
Die Konfiguration erfolgt über das Grafikdisplay
und Tasten oder über die PC-Tools StoreView
Desktop oder AK-ST 500.
1
Rel. 3
2
(kritisch)
3
Rel. 1
1
(Warnung)
2
3
Quittier-/
Prüftaste
Tool
x9
JP3
JP2
JP1
Fühler 1
B-
MODBUS
A+
-
24 V AC/DC
+
BC291049702513de-000201 | 9
