Sicherheit Sicherheit WARNUNG Arten von Sicherheitsmeldungen Trennung des Wechselrichters Vor der Aufnahme von Arbeiten am Wechselrichter das AC- WARNUNG Netz am Netzschalter und PV über den eingebauten PV- Lastschalter (DC-Lasttrennschalter) abschalten. Warnung mit Symbol wird für potenziell gefährliche Sicherstellen, dass das Gerät nicht versehentlich wieder Situationen verwendet, die zu schweren Verletzungen oder angeschlossen werden kann.

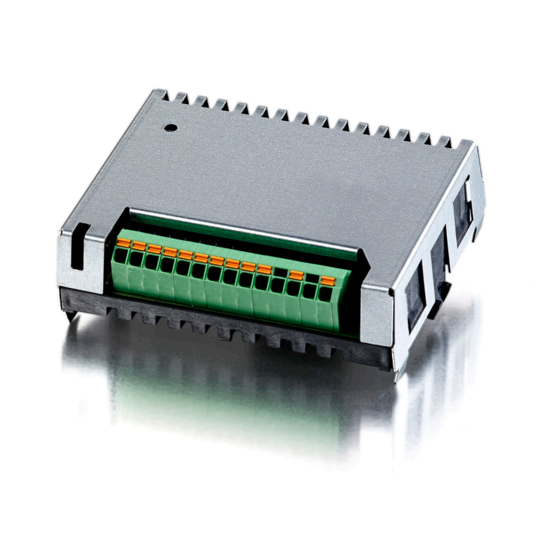

Installation 1 Installation VORSICHT In diesem Handbuch wird die Installation der Sensor- schnittstellenoption in einem Wechselrichter der Reihe FLX Um die EMV-Konformität sicherzustellen, sind an die beschrieben. Sensoreingänge geschirmte Kabel anzuschließen. Vor der Installation ist Folgendes bereitzuhalten: Weitere Hilfskabel müssen zur mechanischen Fixierung und •...
Seite 6
Installation Sensor Option RS485A RS485B ETHERNET SD Memory Card Abbildung 1.2 Position der Option auf der Kommunikationskarte Schließen Sie die Sensorkabel wie gezeigt an: Sensoreingangstyp Sensorkabel Klemme an Option 1 Modultemperatur- TEMP MOD fühler TEMP MOD 2 Umgebungstempe- TEMP AMB TEMP AMB raturfühler TEMP IR.
Installation 1.2 Ausbau Zum Ausbau der Option: Führen Sie einen Schraubendreher in den Schnappverschluss an der Seite der Option. Lösen Sie den Schnappverschluss durch eine seitliche Hebelbewegung wie in Abbildung 1.4 dargestellt. Nehmen Sie die Option aus dem Options- einschub. Abbildung 1.4 Ausbau der Option 1.3 Schließen und Überprüfen Schließen Sie die Abdeckung des Installationsbe-...
Setup 2 Setup 2.1 Vorbereiten des Setups 2.1.1 Überprüfung über das Display Überprüfen Sie, ob die Option erkannt wurde. Schalten Sie die PV- und AC-Anschlüsse ein. Abbildung 2.1 Sensorkalibrierung und Korrekturein- Gehen Sie im Display zu [Setup → Kalibrierung]. stellungen Wenn die Untermenüs „Bestrahlungssensor“,”...
Seite 9
Setup Element Einheit Beschreibung Skala Bestrah- mV(1000 Der Kalibrierwert des Bestrah- lungsfühler lungsfühlers. Der Wert ist in der Regel auf einem Schild an der Sensor- rückseite angegeben. Der Wert muss eingegeben werden, bevor der Wechselrichter den Anschluss eines Bestrah- lungsfühlers erkennt. Temp.-Koeff.
Fehlersuche und -behebung 3 Fehlersuche und -behebung Wenn ein Sensor nicht erkannt wird: Überprüfen Sie, dass die Option korrekt installiert ist, siehe Abschnitt 2.1.1 Überprüfung über das Display. Gehen Sie zum mit der Sensorschnittstellenoption ausgestatteten Wechselrichter. In der Regel ist dies der Master-Wechselrichter.
Technische Daten 4 Technische Daten Klemme Parameter Parameterdetails Technische Daten Alle Klemmen Verdrahtungsklemme Maximale Drahtstärke, Massivdraht 1,5 mm2 Maximale Drahtstärke, Litzendraht 1,0 mm Verkabelung Durchmesser Kabelmantel (⌀) 4–8 mm Temperaturfühlereingang Sensoreingang Sensortyp 3 x PT1000 TEMP MOD 3,85 Ω/°C Nennwiderstand/Temperaturkoef- TEMP AMB fizient TEMP IR.
Seite 12
Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daβ diese vorsätzlich oder grob fahrläs- sig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten – auch an bereits in Auftrag genommenen –...
