Benutzerhandbuch | Danfoss Gasfühler, Typ DGS
8 | BC291049702513de-000201
DGS mit Modbus-Netzwerkkommunikation in Kombination mit anderen Geräten,
die mit mehr als einer Versorgungsspannungseinheit betrieben werden
Es wird dringend empfohlen, eine Gleichstrom-Versorgungsspannungseinheit zu verwenden, wenn:
• mehr als 5 DGS-Geräte an dieselbe Versorgungsspannungseinheit angeschlossen sind
• bei diesen angeschlossenen Geräten die Buskabellänge über 50 m beträgt
Darüber hinaus wird empfohlen, eine Versorgungsspannungseinheit der Klasse 2 zu verwenden
(siehe
AK-PS
075).
Achten Sie darauf, dass beim Anschluss von A und B an das DGS die Abschirmung nicht unterbrochen
wird (siehe Abb. 4).
Bus-Master
A
L
B
Abschirmg.
230 V
N
Danfoss
Modbus-Einheit
AK-SM
Bus-Slave
A
L
B
Abschirmg.
230 V
N
Danfoss
Modbus-Einheit
AK-CC

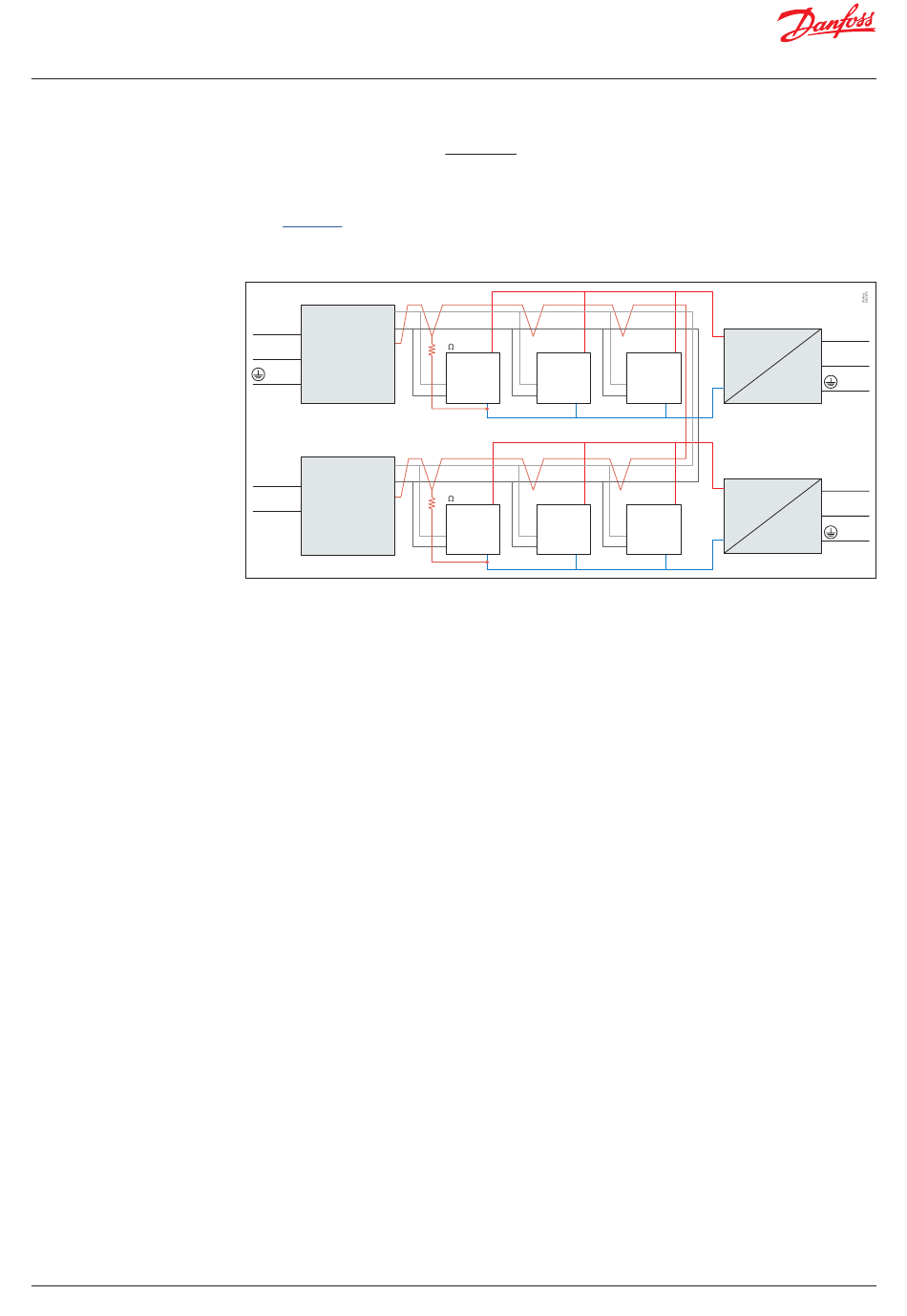

Abb. 6: Elektrischer Schaltplan für ein System mit mehreren Versorgungsspannungseinheiten
Die Erdungspotenzialdifferenz zwischen den Geräten im RS485-Netzwerks kann die Übertragung
beeinträchtigen.
Es wird empfohlen, zwischen Abschirmung und Erde (X4.2) jedes Geräts oder Gruppe von Geräten,
die an dieselbe Versorgungsspannungseinheit angeschlossen sind (Abb. 6), einen Widerstand von
1 KΩ 5 % ¼ W anzuschließen.
Siehe Dokumentation Nr. AP363940176099.
Versorgungsspannungseinheit und Spannungsalarm
Das DGS-Gerät meldet Spannungsalarm, sobald die Spannung bestimmte Grenzwerte über- oder
unterschreitet.
Der untere Grenzwert beträgt 16 V.
Der obere Grenzwert beträgt 28 V, wenn die Softwareversion des DGS älter als 1.2 ist, bzw. 33,3 V
in allen anderen Fällen.
Wenn im DGS der Spannungsalarm aktiviert ist, wird im Systemmanager die Meldung „Alarm inhibited"
(Alarm deaktiviert) angezeigt.
Schirm
1 K
DGS 1
+
DGS 2
+
#Adr n1
#Adr n2
A
A
B Erde
B Erde
Schirm
1 K
DGS 1
+
DGS 2
+
#Adr n11
#Adr n12
A
A
B Erde
B Erde
AK-PS 075
Spannungsversorgungseinheit
+
DGS n
+
#Adr nx
A
–
B Erde
AK-PS 075
Spannungsversorgungseinheit
+
DGS n
+
#Adr ny
A
–
B Erde
© Danfoss | Climate Solutions | 2022.04
L
230 V
N
L
230 V
N
