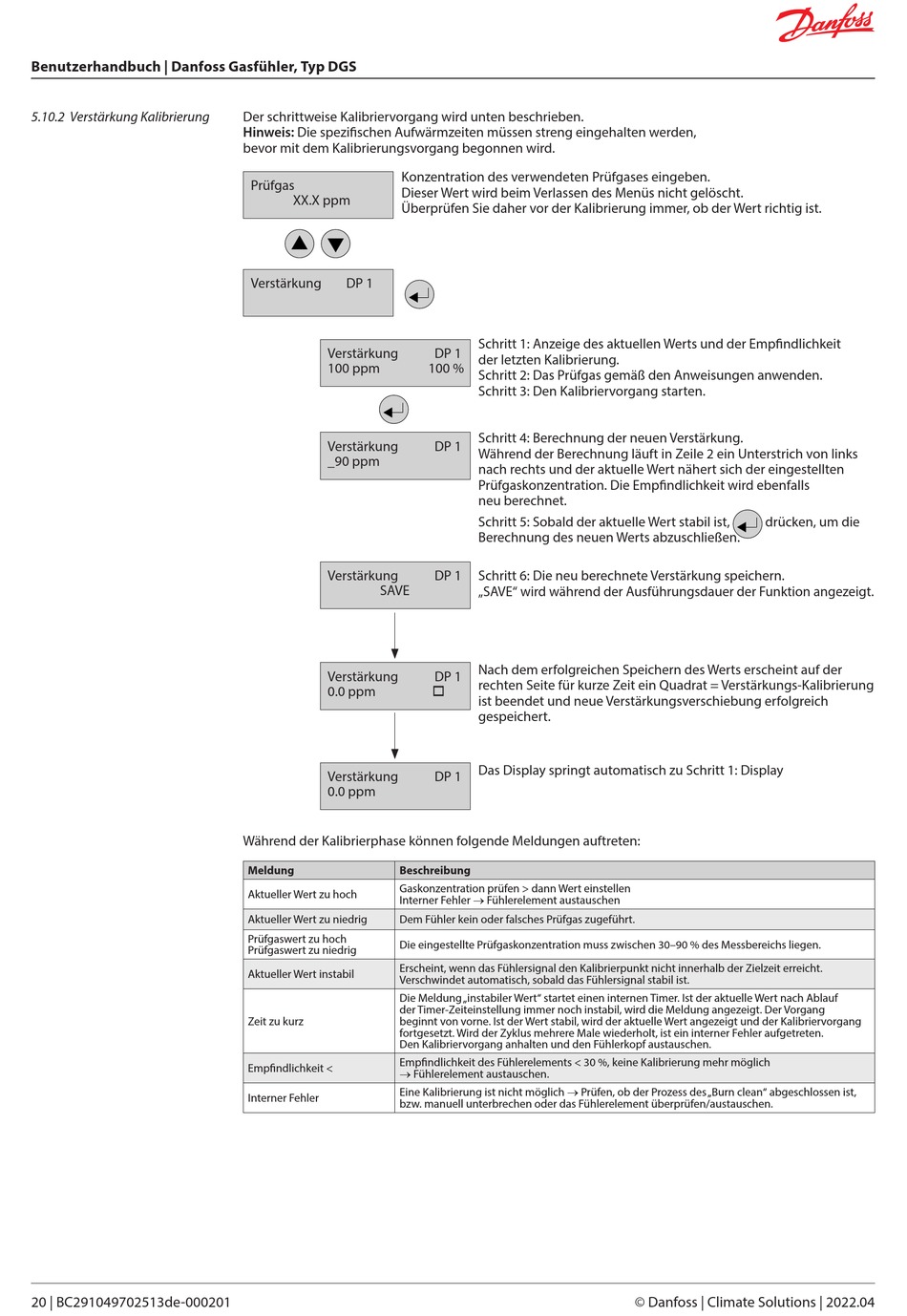

Benutzerhandbuch | Danfoss Gasfühler, Typ DGS
5.10.2 Verstärkung Kalibrierung
20 | BC291049702513de-000201
Der schrittweise Kalibriervorgang wird unten beschrieben.
Hinweis: Die spezifischen Aufwärmzeiten müssen streng eingehalten werden,
bevor mit dem Kalibrierungsvorgang begonnen wird.
Konzentration des verwendeten Prüfgases eingeben.
Prüfgas
Dieser Wert wird beim Verlassen des Menüs nicht gelöscht.
XX.X ppm
Überprüfen Sie daher vor der Kalibrierung immer, ob der Wert richtig ist.
Verstärkung
DP 1
Verstärkung
100 ppm
Verstärkung
_90 ppm
Verstärkung
SAVE
Verstärkung
0.0 ppm
Verstärkung
0.0 ppm
Während der Kalibrierphase können folgende Meldungen auftreten:
Meldung
Beschreibung
Gaskonzentration prüfen > dann Wert einstellen
Aktueller Wert zu hoch
Interner Fehler → Fühlerelement austauschen
Aktueller Wert zu niedrig
Dem Fühler kein oder falsches Prüfgas zugeführt.
Prüfgaswert zu hoch
Die eingestellte Prüfgaskonzentration muss zwischen 30–90 % des Messbereichs liegen.
Prüfgaswert zu niedrig
Erscheint, wenn das Fühlersignal den Kalibrierpunkt nicht innerhalb der Zielzeit erreicht.
Aktueller Wert instabil
Verschwindet automatisch, sobald das Fühlersignal stabil ist.
Die Meldung „instabiler Wert" startet einen internen Timer. Ist der aktuelle Wert nach Ablauf
der Timer-Zeiteinstellung immer noch instabil, wird die Meldung angezeigt. Der Vorgang
Zeit zu kurz
beginnt von vorne. Ist der Wert stabil, wird der aktuelle Wert angezeigt und der Kalibriervorgang
fortgesetzt. Wird der Zyklus mehrere Male wiederholt, ist ein interner Fehler aufgetreten.
Den Kalibriervorgang anhalten und den Fühlerkopf austauschen.
Empfindlichkeit des Fühlerelements < 30 %, keine Kalibrierung mehr möglich
Empfindlichkeit <
→ Fühlerelement austauschen.
Eine Kalibrierung ist nicht möglich → Prüfen, ob der Prozess des „Burn clean" abgeschlossen ist,
Interner Fehler
bzw. manuell unterbrechen oder das Fühlerelement überprüfen/austauschen.
Schritt 1: Anzeige des aktuellen Werts und der Empfindlichkeit
DP 1
der letzten Kalibrierung.
100 %
Schritt 2: Das Prüfgas gemäß den Anweisungen anwenden.
Schritt 3: Den Kalibriervorgang starten.
Schritt 4: Berechnung der neuen Verstärkung.
DP 1
Während der Berechnung läuft in Zeile 2 ein Unterstrich von links
nach rechts und der aktuelle Wert nähert sich der eingestellten
Prüfgaskonzentration. Die Empfindlichkeit wird ebenfalls
neu berechnet.
Schritt 5: Sobald der aktuelle Wert stabil ist,
Berechnung des neuen Werts abzuschließen.
DP 1
Schritt 6: Die neu berechnete Verstärkung speichern.
„SAVE" wird während der Ausführungsdauer der Funktion angezeigt.
Nach dem erfolgreichen Speichern des Werts erscheint auf der
DP 1
rechten Seite für kurze Zeit ein Quadrat = Verstärkungs-Kalibrierung
ist beendet und neue Verstärkungsverschiebung erfolgreich
gespeichert.
Das Display springt automatisch zu Schritt 1: Display
DP 1
drücken, um die
© Danfoss | Climate Solutions | 2022.04
