5.10.1 Null-Kalibrierung
© Danfoss | Climate Solutions | 2022.04

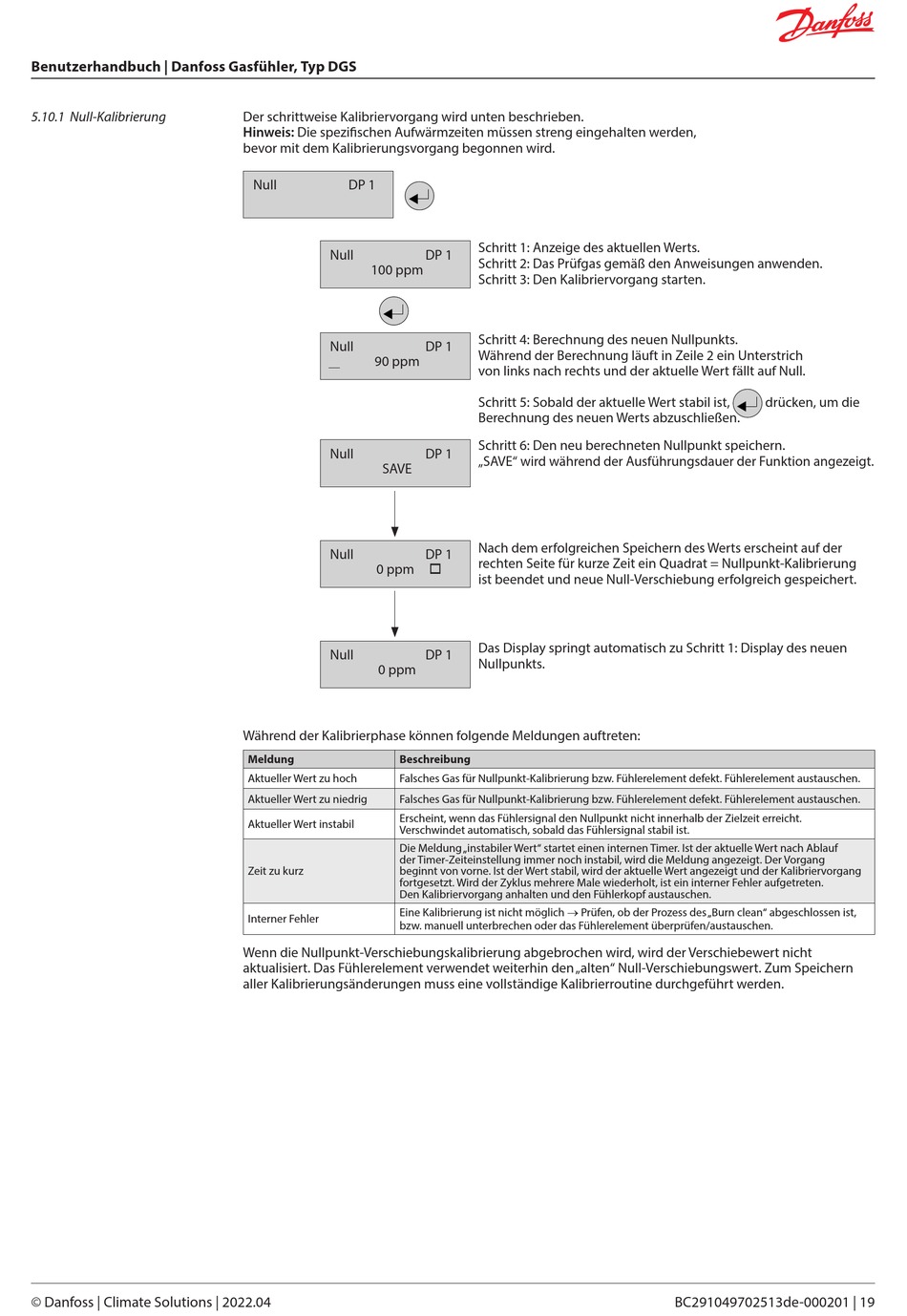

Der schrittweise Kalibriervorgang wird unten beschrieben.
Hinweis: Die spezifischen Aufwärmzeiten müssen streng eingehalten werden,
bevor mit dem Kalibrierungsvorgang begonnen wird.
Null
DP 1
Null
100 ppm
Null
90 ppm
Null
SAVE
Null
0 ppm
Null
0 ppm
Während der Kalibrierphase können folgende Meldungen auftreten:
Meldung
Beschreibung
Aktueller Wert zu hoch
Falsches Gas für Nullpunkt-Kalibrierung bzw. Fühlerelement defekt. Fühlerelement austauschen.
Aktueller Wert zu niedrig
Falsches Gas für Nullpunkt-Kalibrierung bzw. Fühlerelement defekt. Fühlerelement austauschen.
Erscheint, wenn das Fühlersignal den Nullpunkt nicht innerhalb der Zielzeit erreicht.
Aktueller Wert instabil
Verschwindet automatisch, sobald das Fühlersignal stabil ist.
Die Meldung „instabiler Wert" startet einen internen Timer. Ist der aktuelle Wert nach Ablauf
der Timer-Zeiteinstellung immer noch instabil, wird die Meldung angezeigt. Der Vorgang
Zeit zu kurz
beginnt von vorne. Ist der Wert stabil, wird der aktuelle Wert angezeigt und der Kalibriervorgang
fortgesetzt. Wird der Zyklus mehrere Male wiederholt, ist ein interner Fehler aufgetreten.
Den Kalibriervorgang anhalten und den Fühlerkopf austauschen.
Eine Kalibrierung ist nicht möglich → Prüfen, ob der Prozess des „Burn clean" abgeschlossen ist,
Interner Fehler
bzw. manuell unterbrechen oder das Fühlerelement überprüfen/austauschen.
Wenn die Nullpunkt-Verschiebungskalibrierung abgebrochen wird, wird der Verschiebewert nicht
aktualisiert. Das Fühlerelement verwendet weiterhin den „alten" Null-Verschiebungswert. Zum Speichern
aller Kalibrierungsänderungen muss eine vollständige Kalibrierroutine durchgeführt werden.
Schritt 1: Anzeige des aktuellen Werts.
DP 1
Schritt 2: Das Prüfgas gemäß den Anweisungen anwenden.
Schritt 3: Den Kalibriervorgang starten.
Schritt 4: Berechnung des neuen Nullpunkts.
DP 1
Während der Berechnung läuft in Zeile 2 ein Unterstrich
von links nach rechts und der aktuelle Wert fällt auf Null.
Schritt 5: Sobald der aktuelle Wert stabil ist,
Berechnung des neuen Werts abzuschließen.
Schritt 6: Den neu berechneten Nullpunkt speichern.
DP 1
„SAVE" wird während der Ausführungsdauer der Funktion angezeigt.
Nach dem erfolgreichen Speichern des Werts erscheint auf der
DP 1
rechten Seite für kurze Zeit ein Quadrat = Nullpunkt-Kalibrierung
ist beendet und neue Null-Verschiebung erfolgreich gespeichert.
Das Display springt automatisch zu Schritt 1: Display des neuen
DP 1
Nullpunkts.
