clage CFX-U Montageanleitung Seite 34

CFX-U
PL S
10

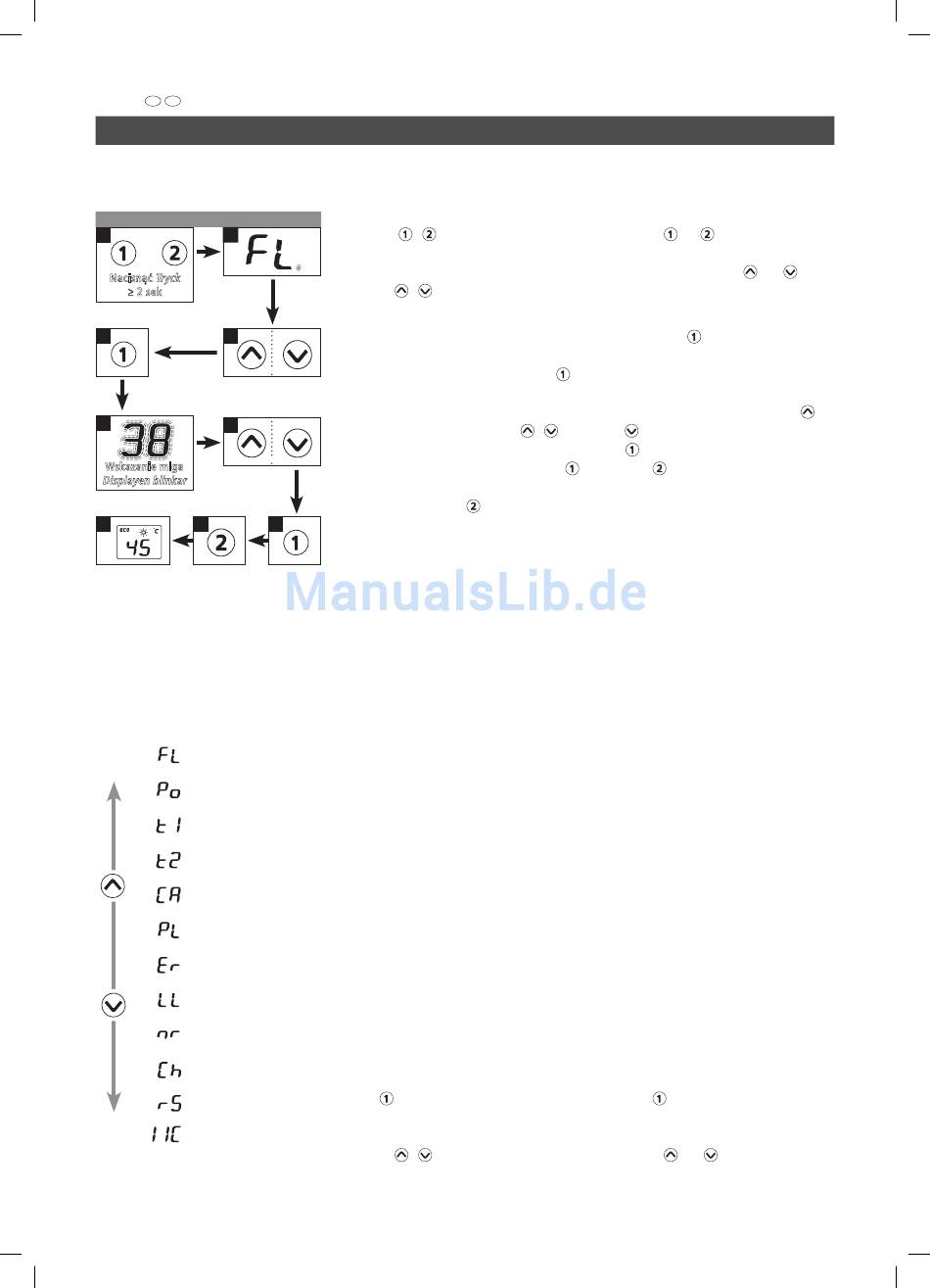

Otworzyć menu serwisowe Se servicemenyn
1
+
Nacisnąć Tryck
≥ 2 sek
4
5
Wskazanie miga
Displayen blinkar
9 8
Punkt menu - kolejność funkcji
»Menu serwisowe«:
Menypunktsföljd »Servicemeny«:
Przepływ
Fluss (genomströmning)
Moc
Leistung (effekt)
Temp in
Temp in
Temp out
Temp out
Wartość kontrolna
Kontrollwert (kontrollvärde)
Moc urządzenia
Apparateffekt
Diagnoza
Diagnos
Funkcja blokowania
Spärrnivå
Wersja oprogramowania
Programversion
Kanał radiowy
Sändarkanal
Moc odbierana
Mottagningseffekt
Sygnał
Signal
CFX-U-MA-10_Sprachen-02-2010.indd 68
Menu serwisowe
Menu serwisowe oferuje przegląd para-
metrów systemu i służy do diagnozy.
Aby aktywować menu należy wcisnąć
2
przyciski i na co najmniej 2 sekun-
dy, na wyświetlaczu pojawi się »FL« i
migający punkt. Za pomocą przycisków ze
strzałką i można przełączać między
poszczególnymi wyświetlanymi warto-
ściami.
3
Aby zobaczyć wartość aktualnie wybra-
nego punktu menu, nacisnąć przycisk
. Wyświetlona wartość będzie migać. (W
niektórych punktach menu można za
6
pomocą przycisków ze strzałką i
przełączać między poszczególnymi warto-
ściami.) Ponowne naciśnięcie przycisku
powoduje powrót do wybranego menu.
Za pomocą przycisku następuje powrót
7
do normalnych wskazań wyświetlacza
(wartość zadana). Po dwóch minutach,
w ciągu których nie zostanie wciśnięty
przycisk, nastąpi powrót do normalnych
wskazań wyświetlacza.
Poszczególne wyświetlane wartości:
»FL«: Przepływ
Wskazanie aktualnego przepływu w l/min.
»Po«: Moc
Wskazanie aktualnego poboru mocy w
kW
»t1«: Temp in
Wskazanie temperatury wlotowej w °C.
»t2«: Temp out
Wskazanie temperatury wylotowej w °C.
»CA«: Wartość kontrolna
Wskazanie wartości kontrolnej regulatora.
Normalny zakres: 40 – 60.
»PL«: Moc urządzenia
Wskazanie aktualnie nastawionej maksy-
malnej mocy urządzenia w kW.
»Er«: Diagnoza
Wskazanie ostatnich dziesięciu komunika-
tów diagnozy.
Pierwsza wartość po naciśnięciu przy-
cisku pokazuje aktualny kod błędu
(patrz »Krótka diagnoza dla fachowca«
w obudowie). Naciśnięcie przycisków ze
strzałką i umożliwia wyświetlenie
kolejno ostatnich dziesięciu kodów błędu
Servicemeny
Servicemenyn ger en översikt över system-
parametrar och hjälper till vid diagnos.
Aktivera menyn genom att trycka på
knapparna och i minst 2 sekunder,
på displayen visas »FL« och en blinkande
punkt. Med pilknapparna och kan
man växla mellan de enskilda visade vär-
dena.
Tryck på knapp för att se värdet för den
aktuella valda menypunkten. Displayen
visar sedan värdet blinkande. (Hos några
menypunkter kan man växla mellan de
enskilda värdena med pilknapparna
och .) Vid en ny tryckning på knap-
pen växlas tillbaka till valmenyn. Med
knappen återgår man till normalvis-
ning (börvärde). Efter två minuter utan
att någon knapp tryckts ner återkopplas
automatiskt till normal visning.
Visningsvärden var för sig:
»FL«: Fluss (genomströmning)
Visar den aktuella genomströmningen i l/
min.
»Po«: Leistung (effekt)
Visar den aktuella uteffekten i kW
»t1«: Temp in
Visar inloppstemperaturen i °C.
»t2«: Temp out
Visar utloppstemperaturen i °C.
»CA«: Kontrollwert (kontrollvärde)
Visar regulatorns kontrollvärde. Normalt
visningsområde: 40 – 60.
»PL«: Apparateffekt
Visar den för tillfället inställda maximala
apparateffekten i kW.
»Er«: Diagnos
Visar de tio senaste diagnosmeddelan-
dena.
Det första värdet efter tryckning på
knappen visar den aktuella felkoden
(se »Snabbdiagnos för installatören« i
apparathuven). Genom att trycka på pil-
knapparna och kan de senaste tio
felkoderna visas kronologiskt efter varan-
68
