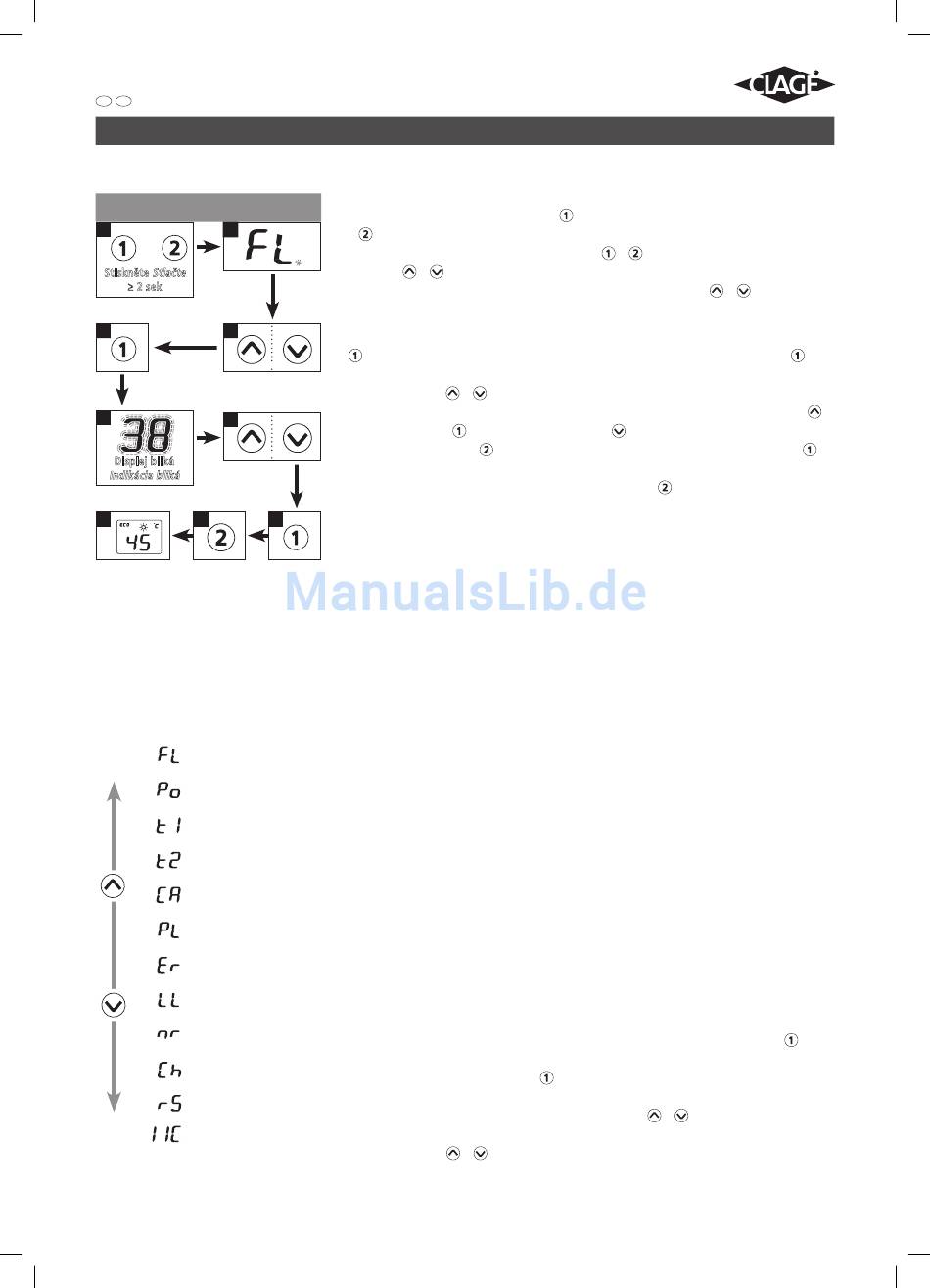

Zobrazení servisní nabídky
Náhľad do servisného menu
1
+
Stiskněte Stlačte
≥ 2 sek
4
5
Displej bliká
Indikácia bliká
9 8
Pořadí položek v servisní nabídce:
Poradie bodov menu
»Servisné menu«:
Průtok
Prietok
Výkon
Výkon
Vstupní teplota
Vstupná teplota (Temp in)
Výstupní teplota
Výstupná teplota (Temp out)
Kontrolní hodnota
Kontrolná hodnota
Výkon přístroje
Výkon zariadenia
Diagnostika
Diagnostika
Úroveň uzamknutí
Úroveň obmedzenia
Verze softwaru
Verzia softvéru
Kanál bezdrátového přenosu
Rádiový kanál
Přijímací výkon
Príjmový výkon
Signál
Signál
CFX-U-MA-10_Sprachen-02-2010.indd 85
Servisní nabídka
Servisní nabídka poskytuje přehled systé-
mových parametrů a slouží k diagnostice.
Nabídku aktivujete stisknutím tlačítek
2
a na nejméně dvě sekundy, na displeji
se zobrazí »FL« a blikající tečka. Tlačítky
se šipkou a přepínáte jednotlivé
hodnoty.
Chcete-li si prohlédnout hodnotu aktuálně
3
zvolené položky nabídky, stiskněte tlačítko
. Na displeji se zobrazí blikající hodno-
ta. (U některých položek nabídky můžete
tlačítky se šipkou a přepínat mezi
jednotlivými hodnotami.) Opětovným
6
stisknutím tlačítka se vrátíte do výbě-
rové nabídky. Tlačítkem se opět dosta-
nete do běžného zobrazení (požadované
hodnoty). Po dvou minutách bez stisknutí
tlačítka se displej automaticky přepne
7
zpět na běžné zobrazení.
Jednotlivé zobrazované hodnoty:
»FL«: Průtok
Zobrazení aktuálního průtoku v l/min.
»Po«: Výkon
Zobrazení aktuálního příkonu v kW.
»t1«: Vstupní teplota
Zobrazení vstupní teploty ve stupních
Celsia.
»t2«: Výstupní teplota
Zobrazení výstupní teploty ve stupních
Celsia.
»CA«: Kontrolní hodnota
Zobrazení kontrolní hodnoty regulátoru.
Normální rozsah zobrazení: 40–60.
»PL«: Výkon přístroje.
Zobrazení aktuálně nastaveného maxi-
málního výkonu přístroje v kW.
»Er«: Diagnostika
Zobrazení deseti posledních diagnostic-
kých hlášení.
První hodnota po stisknutí tlačítka
představuje aktuální kód chyby (viz
»Stručný přehled diagnostiky pro spe-
cialisty« na krytu přístroje). Po stisknutí
tlačítek se šipkou a si můžete
chronologicky zobrazit deset posledních
Servisné menu
Servisné menu poskytuje prehľad o systé-
mových parametroch a slúži na diagnos-
tiku.
Na aktiváciu menu stlačte prosím tlačidlá
a najmenej na 2 sekundy, na displeji
sa zobrazí »FL« a blikajúci bod. Pomocou
tlačidiel so šípkami a môžete prepí-
nať medzi indikáciou jednotlivých funkcií.
Na zobrazenie hodnoty aktuálne zvo-
leného bodu menu stlačte tlačidlo
. Indikácia potom zobrazí hodnotu ako
blikajúcu. (V niektorých bodoch menu
môžete pomocou tlačidiel so šípkami
a prepínať medzi jednotlivými hodno-
tami.) Opätovným stlačením tlačidla
sa dostanete späť do výberového menu.
Tlačidlom sa znova dostanete do štan-
dardnej indikácie (požadovaná hodnota).
Ak sa po dobu 2 minút nestlačí žiadne
tlačidlo, vykoná sa automaticky prepnutie
späť na štandardnú indikáciu.
Indikácia jednotlivých funkcií:
»FL«: Prietok
Indikácia aktuálneho prietoku v l/min.
»Po«: Výkon
Indikácia aktuálneho príkonu v kW
»t1«: Vstupná teplota (Temp in)
Indikácia vstupnej teploty v °C.
»t2«: Výstupná teplota (Temp out)
Indikácia výstupnej teploty v °C.
»CA«: Kontrolná hodnota
Indikácia kontrolnej hodnoty regulátora.
Štandardný rozsah indikácie: 40 – 60.
»PL«: Výkon zariadenia
Indikácia aktuálne nastaveného maximál-
neho výkonu zariadenia v kW.
»Er«: Diagnostika
Indikácia posledných desiatich diagnostic-
kých hlásení.
Prvá hodnota po stlačení tlačidla
zobrazí aktuálny chybový kód (pozri
»Krátka diagnostika pre odborníka« v
kryte zariadenia). Stlačením tlačidiel so
šípkami a je možné zobraziť chrono-
logicky po sebe posledných desať chybo-
vých kódov. Na indikácii pri tom striedavo
blikajú čísla chýb od »0« do »9« s k tomu
85
